Echelles limnimétriques

Fixation sur plans verticaux ou inclinés

Code fiche produit :6589614
Prix sur demande
4/5
Qualité de service garantie



L’échelle limnimétriqueest une échelle graduée qui permet de lire les niveaux d’eau des fleuves, des étangs, rivières, plans et réserves d’eau… La mire limnimétrique est également un él...

[En savoir plus]

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix
Demandez un prix en 30s à notre fournisseur

Description
L’échelle limnimétriqueest une échelle graduée qui permet de lire les niveaux d’eau des fleuves, des étangs, rivières, plans et réserves d’eau… La mire limnimétrique est également un élément nécessaire pour la construction des barrages et des bassins et qui retourne les mesures à la surface des plans d’eau.

Les graduations de l’échelle limnimétrique, vous mesurez efficacement l’impact des décrues et des crues lors des périodes de fortes pluies, de sécheresses et autres phénomènes météorologiques.

En acier émaillé au four, cette échelle limnimétrique vous donnera satisfaction par sa solidité, sa lisibilité, sa résistance à la corrosion.

Les éléments standards (avec plaquettes séparées pour les mètres) permettent la constitution de toute échelle à partir d'un stock minimal et la réutilisation si nécessaire sur d'autres sites, leur démontage étant rapide.

Le choix des couleurs, le dessin et les dimensions des chiffres et des divisions leur confèrent la meilleure lisibilité possible.

L'absence de relief et l'émaillage soigné retardent l'entartrage et facilitent le nettoyage.

Différents assemblages sont possibles en fonction de vos besoins et de la nature du site d’installation. Nous vous fournirons un devis détaillé suivants vos spécifications.

Spécifications techniques

Fixation sur plans verticaux
Éléments : divisions et chiffres en bleu.

Il existe différentes versions :

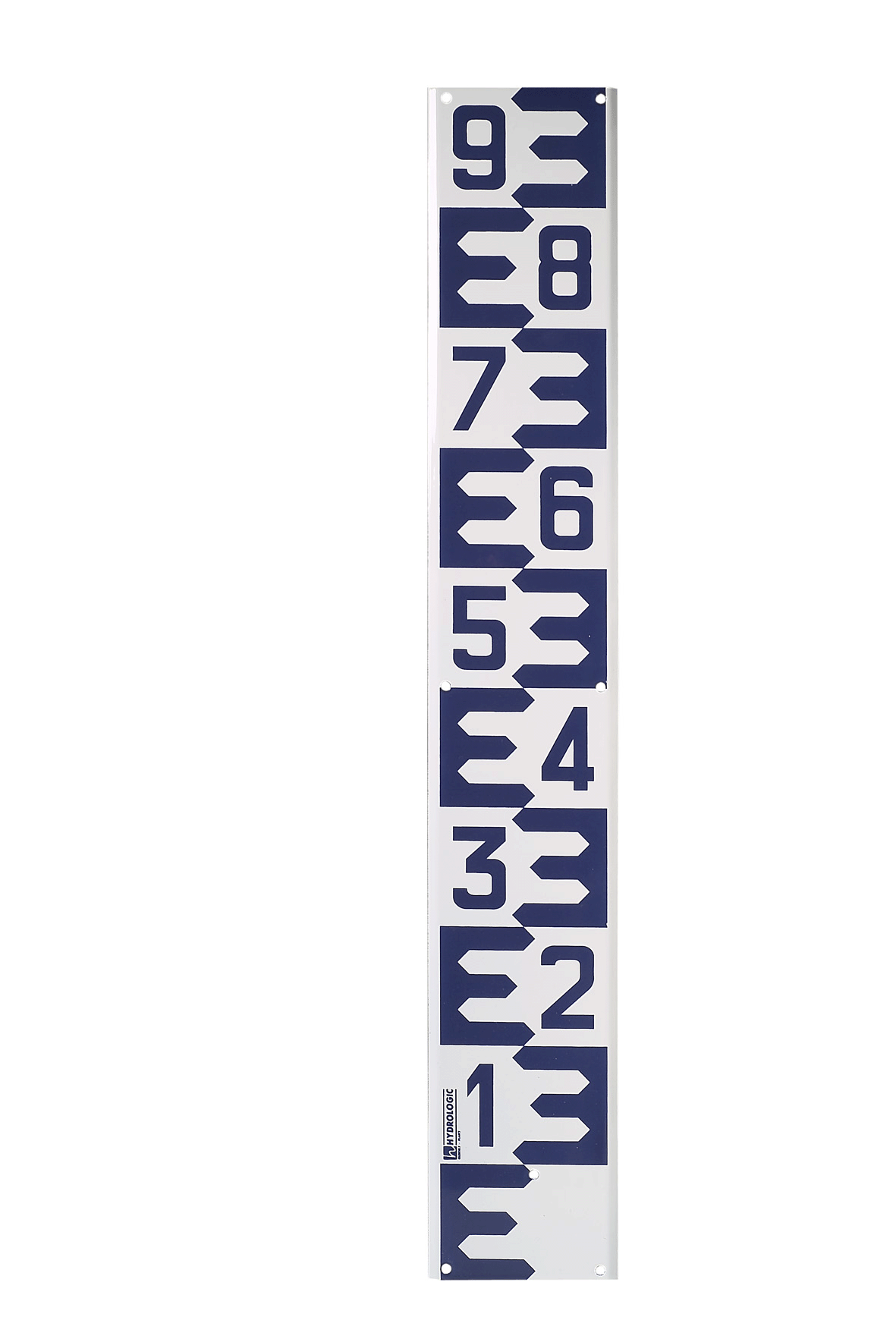

- Élément de 1 m ; décimètres de 1 à 10 en montant ; en bleu sur fond blanc.
- Élément de 0,5 m ; décimètres de 1 à 5 en montant ; fond blanc.
- Élément de 1 m ; décimètres de 1 à 10 en descendant (échelle négative) ; fond jaune.
- Élément de 0,5 m ; décimètres de 1 à 5 en descendant (échelle négative) ; fond jaune.

Plaquettes des mètres, à rapporter sur les éléments 3121 ; en rouge sur fond blanc.
- Chiffre de 0 à 9 au choix.
- Support pour 2 chiffres.
- Support pour 3 chiffres.

Fixation sur plans inclinés à 45°
Éléments : divisions et chiffres en bleu.

- Élément de 1,414 m pour 1 m de dénivelée verticale ; décimètres 1 à 10 en montant ; fond blanc.
- Élément de 0,707 m pour 0,5 m de dénivelée verticale ; décimètres 1 à 5 en montant ; fond blanc.
- Élément de 1,414 m pour 1 m de dénivelée verticale ; décimètres 1 à 10 en descendant ; fond jaune.
- Élément de 0,707 m pour 0,5 m de dénivelée verticale ; décimètres 1 à 5 en descendant ; fond jaune.

Plaquettes des mètres, à rapporter sur les éléments 3122 ; en rouge sur fond blanc.
- Chiffre de 0 à 9 au choix.
- Support pour 2 chiffres.
- Support pour 3 chiffres.

Fixation sur plans inclinés à 60° ou autres
Nous consulter.

Accessoires
- Boîte de 50 vis (à bois) inoxydables et rondelles en nylon.
- Boîte de 50 boulons (vis et écrous) inoxydables et rondelles en nylon.

Caractéristiques techniques :

Épaisseur : environ 2 mm
Éléments normalisés :
longueur : 1 m
largeur  : 150 mm
masse : 1,6 kg
longueur :  0,5 m
largeur : 150 mm
masse : 0,8 kg

Chaque division fait 2 cm de hauteur et comporte une "pointe" pour lecture du cm.
Hauteur du chiffre : 7 cm
Plaquettes chiffrées : masse 0,075 kg.
