Rectifieuse pour éprouvettes béton

La rectifieuse pour éprouvettes béton permet d’obtenir des surfaces planes et parallèles afin de garantir la précision des essais compression béton.

Chez Techni-Contact, nos solutions de rectification éprouvettes sont adaptées aux environnements de contrôle qualité, aux laboratoires matériaux et aux professionnels du secteur du béton.

Qu’est-ce qu’une rectifieuse pour éprouvettes béton ?

Une rectifieuse éprouvette béton est une machine destinée à rectifier les faces des cylindres ou échantillons béton avant les essais mécaniques. Elle utilise une meule abrasive permettant d’obtenir une surface régulière et conforme aux exigences des essais de laboratoire.

Cette machine de rectification éprouvettes béton est utilisée dans les environnements nécessitant un contrôle précis des performances mécaniques du béton.

Nos rectifieuses pour éprouvettes béton s’adressent aux :

• Laboratoires matériaux pour la préparation des échantillons béton
• Entreprises du BTP pour le contrôle qualité béton
• Centrales à béton pour la validation des productions
• Bureaux d'études et organismes de contrôle pour les essais compression béton

Quels sont les avantages d'une rectifieuse pour éprouvettes béton ?

La rectifieuse béton laboratoire vous apporte plusieurs avantages concrets :

• Préparation précise des éprouvettes béton avant essais
• Surface plane et régulière pour des résultats fiables
• Amélioration de la précision des essais compression béton
• Adaptation aux cylindres et échantillons béton
• Équipement essentiel pour laboratoire béton et contrôle qualité

Notre offre de rectifieuses pour éprouvettes béton

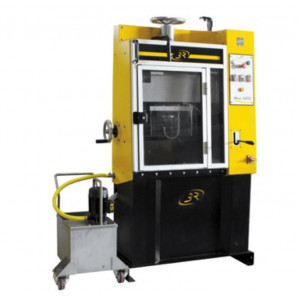

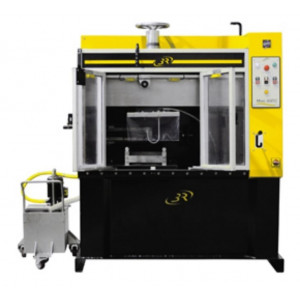

Techni-Contact vous propose notre modèle phare de rectifieuse pour éprouvettes béton adapté à différents besoins : la rectifieuse à éprouvettes béton avec meule diamant Ø340 mm. Elle permet la rectification des cylindres et blocs béton. Équipée d’une meule diamant de diamètre 340 mm, elle est conçue pour la préparation précise des échantillons destinés aux essais compression béton.

Toutes nos solutions de rectification pour laboratoire

Pour compléter l’utilisation d’une rectifieuse pour éprouvettes béton, Techni-Contact vous propose également une sélection de :

• Rectifieuses cylindriques pour la rectification de pièces cylindriques
• Rectifieuses à bande pour les opérations de ponçage et finition
• Rectifieuses planes pour la rectification de surfaces planes

FAQ – Questions fréquentes relatives aux rectifieuses pour éprouvettes béton

Pourquoi la rectification mécanique est-elle supérieure au surfaçage au soufre ?

Historiquement, les laboratoires utilisaient la méthode du "surfaçage au soufre" : on coulait un mélange de soufre fondu sur les extrémités du cylindre pour créer une surface plane. Cette méthode est de plus en plus abandonnée, et à juste titre. Faire fondre du soufre à 130°C génère des émanations hautement toxiques pour les opérateurs et présente des risques de brûlures graves. De plus, le soufre est incapable de résister aux contraintes des Bétons à Hautes Performances (BHP). La rectifieuse mécanique à meule diamantée supprime totalement ces risques de santé au travail, ne génère aucun gaz nocif, et offre un lissage direct sur la matière pure, garantissant une précision absolue.

Quels formats d'éprouvettes une rectifieuse doit-elle pouvoir traiter ?

Votre équipement doit s'adapter aux différents standards de prélèvements utilisés sur vos chantiers :

• Cylindres 16x32 cm : Le format de référence européen traditionnel pour les essais de compression.
• Cylindres 11x22 cm ou 15x30 cm : Des formats de plus en plus prisés car plus légers à manipuler pour les techniciens (prévention des TMS).
• Cubes béton (10x10 ou 15x15 cm) : Utilisés dans certains pays ou pour des contrôles spécifiques, la rectifieuse doit disposer de mors adaptables pour les verrouiller fermement.

Pourquoi le système de refroidissement à l'eau en circuit fermé est-il obligatoire sur une rectifieuse pour éprouvettes béton ?

Rogner du béton composé de ciment, de sable et de graviers extrêmement durs (comme le silex) avec des segments diamantés génère une friction colossale et des températures très élevées. Sans un arrosage continu, les diamants de la meule brûlent en quelques minutes, et la chaleur provoquerait des micro-fissures thermiques dans votre éprouvette, faussant l'essai de compression. De plus, le jet d'eau permet de rabattre instantanément 100 % de la poussière de silice cristalline, une substance cancérigène, protégeant ainsi les poumons de vos techniciens.

Rectifieuse pour éprouvettes béton simple tête ou double tête : comment évaluer votre besoin ?

Le choix de la cinématique de la machine dépend directement de votre volume d'essais quotidien :

• Machine simple face (1 meule) : L'opérateur rectifie la première face, desserre le cylindre, le retourne et recommence. Idéal pour un laboratoire traitant moins de 20 éprouvettes/jour.
• Machine double face simultanée : Possède deux meules face à face qui usinent les deux extrémités en un seul passage. Divise le temps de préparation par deux.

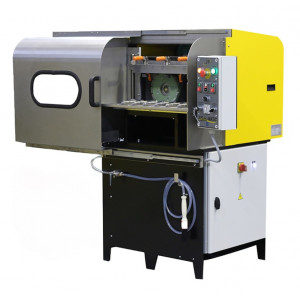

• Machine à carrousel (Automatique) : L'opérateur charge 4 à 6 éprouvettes sur un plateau rotatif, et la machine rectifie le lot en toute autonomie. Indispensable pour les grandes centrales.

Quelles sont les normes de tolérance relatives aux rectifieuses pour éprouvettes béton exigées par les bureaux de contrôle ?

La norme européenne pour les essais sur béton durci (NF EN 12390-1) est impitoyable. Pour que l'essai de compression soit valide, la tolérance de planéité des surfaces d'appui de l'éprouvette doit être inférieure à 0,0005 fois le diamètre de l'échantillon (soit une variation maximale d'environ 0,05 millimètre !). De même, la perpendicularité des faces par rapport à l'axe vertical du cylindre ne doit pas dévier de plus de 0,5 degré. Seule une rectifieuse dotée d'un bâti en fonte ultra-rigide scellée au sol peut garantir l'absence totale de vibrations nécessaire pour atteindre ces tolérances microscopiques.

Quelles sont les caractéristiques d'une bonne meule de rectification ?

La meule est le cœur de l'outil, sa conception détermine la vitesse de travail et la qualité du rendu :

• Le diamètre (ex: Ø 340 mm) : Doit être largement supérieur au diamètre de votre plus grosse éprouvette pour surfacer toute la face en un seul mouvement.
• Les segments diamantés : Espacés pour évacuer la laitance et soudés au laser pour éviter qu'ils ne se détachent sous l'effort de friction.
• L'équilibrage dynamique : La meule doit être parfaitement équilibrée en usine pour tourner à environ 3000 tr/min sans générer le moindre faux-rond (balourd).

Faut-il choisir une avance manuelle ou automatique pour le chariot de ma rectifieuse pour éprouvettes béton ?

Sur les modèles manuels d'entrée de gamme, le technicien doit tourner un volant pour faire avancer le cylindre contre la meule. Cet effort physique répétitif est épuisant et conduit souvent l'opérateur à forcer l'avance, ce qui donne un surfaçage strié ou endommage la meule. Pour un laboratoire professionnel, il est impératif d'opter pour une machine à avance motorisée (électrique ou hydraulique). L'avance automatique garantit une pression d'usinage constante, douce et parfaitement millimétrée, ce qui préserve la durée de vie de vos diamants tout en produisant une surface lisse comme un miroir.

Quelles opérations de maintenance préventive prévoir sur une rectifieuse pour éprouvettes béton ?

Malgré sa robustesse apparente, cette machine d'usinage baigne dans la boue abrasive et nécessite des soins stricts :

• Nettoyage du bac de décantation : Vider très régulièrement les boues de ciment accumulées dans le bac d'eau fermé pour éviter le colmatage de la pompe d'arrosage.
• Contrôle de l'usure des diamants : Mesurer l'épaisseur restante des segments abrasifs et changer la meule avant qu'elle ne frotte sur son support en acier.
• Graissage des glissières : Les rails de guidage du chariot doivent être graissés hebdomadairement pour éviter le grippage à cause de l'humidité.

Comment la dureté du béton influence-t-elle la vitesse de rectification ?

Traiter un béton standard à 25 MPa n'est pas la même affaire que rectifier un béton fibré à Ultra-Hautes Performances (BFUP) dépassant les 100 MPa. Plus le béton (et ses granulats) est dur, plus vous devez ralentir la vitesse d'avance de la machine. Si vous forcez la meule trop rapidement dans un béton très dur, les diamants vont "glacer" (ils s'émoussent sans attaquer la matière) ou le moteur risque de surchauffer. Une bonne rectifieuse professionnelle doit posséder un variateur de vitesse d'avance réglable en continu pour s'adapter à la nature géologique des granulats.

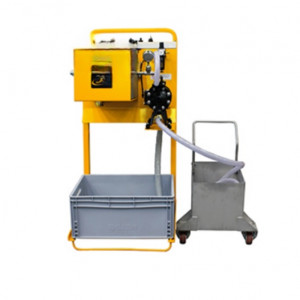

Comment gérer la filtration des boues de rectification dans votre laboratoire ?

L'association de l'eau de refroidissement et de la poussière de ciment crée une laitance épaisse qu'il est interdit de rejeter dans les égouts :

• Bac de décantation à chicanes : L'eau sale passe par plusieurs compartiments. La boue lourde tombe au fond, et seule l'eau claire en surface est réinjectée.
• Utilisation de floculant : Un additif chimique peut être versé dans le bac pour agglomérer instantanément les particules fines en gros flocons, facilitant le ramassage.
• Séchage et mise en décharge : Les boues récoltées au fond du bac doivent être laissées à sécher pour durcir, puis jetées dans des bennes à déchets inertes (DIB).
