Fonctionnement

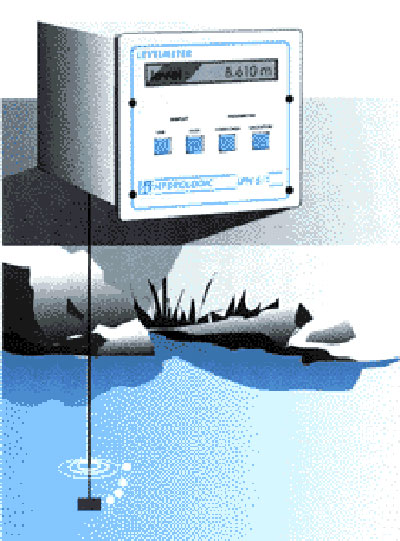

Grâce à son générateur compact d'air comprimé, LPN 8/1 réalise la mesure du niveau par l'intermédiaire de celle de la pression d'injection d'un faible débit d'air au pied de la col...
Grâce à son générateur compact d'air comprimé, LPN 8/1 réalise la mesure du niveau par l'intermédiaire de celle de la pression d'injection d'un faible débit d'air au pied de la colonne d'eau (BULLE À BULLE).
Cette pression est appliquée à un CAPTEUR À MEMBRANE SILICIUM qui délivre un signal proportionnel à la hauteur d'eau.
Afin d'améliorer la précision, LPN 8/1 tient compte des GRANDEURS D'INFLUENCE :
Température du capteur de pression.
Tension d'alimentation.
Pression dans la réserve d'air.
Ces signaux sont numérisés puis exploités par un MICRO-CONTRÔLEUR qui assure les fonctions suivantes :
Acquisition des mesures numérisées.
Traitement numérique des mesures :
filtrage,
compensation des dérives en température,
compensation des décalages et non-linéarités,
mise à l'échelle.
Conversion PRESSION-NIVEAU, calcul du gradient et intégration de la variation de cote.
Compensation de l'influence des conditions locales d'utilisation (gravité, compressibilité de l'eau, pression atmosphérique).
Génération d'un signal analogique proportionnel au niveau.
Surveillance du niveau et de son gradient par rapport à des seuils.
Commande du compresseur pour assurer un débit d'air constant.
Surveillance de l'état normal de fonctionnement interne (température, tension, pression) et émission d'une alarme en cas d'anomalie. Gestion de l'affichage et du clavier.
Gestion de l'interface de communication numérique série V 24 / RS 232 C.
Commande de la PURGE AUTOMATIQUE du circuit pneumatique.
LPN 8/1 est présente en BOÎTIER COMPACT à encastrer au format DIN 144 mm et peut être en coffret mural.
Caractéristiques
Mesure du niveau.
Calcul du gradient.
Seuils niveau et gradient.
Sortie 4-20 mA.
Commande d'un préleveur.
Sortie Gray via ISP 8.
Bulle à Bulle autonettoyant.
Seuils niveau et gradient.
Aucune électronique dans l'eau.
Haute précision et stabilité.
