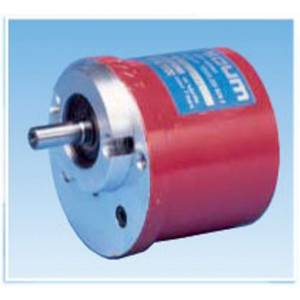

Motoréducteur

À qui s'adressent les motoréducteurs ?

Le motoréducteur est un composant d'entraînement polyvalent, présent dans la quasi-totalité des secteurs industriels dès qu'il s'agit de transmettre un mouvement maîtrisé à une machine. Il répond à des besoins précis, souvent critiques, chez des profils très différents.

• Les constructeurs de machines (OEM) peuvent dimensionner un motoréducteur dès la conception d'un équipement : convoyeur à bande, table de transfert, agitateur. Le choix du rapport de réduction conditionne directement la cinématique de la machine finie.
• Les responsables maintenance industrielle cherchent un remplacement à l'identique ou une amélioration d'un entraînement existant sur des lignes de production en continu. Chaque heure d'arrêt non planifié a un coût direct.
• Les ingénieurs process en industrie agroalimentaire requièrent des versions à carter inox ou IP65/IP66 pour résister aux lavages haute pression et respecter les exigences d'hygiène EHEDG.
• Les responsables techniques de collectivités (stations d'épuration, réseaux de chaleur) peuvent motoriser des vannes, des vis sans fin de traitement des boues ou des pompes de relevage, en privilégiant la fiabilité en cycle continu.
• Les bureaux d'études en automatisme intègrent un motoréducteur à frein intégré sur des axes de levage ou des systèmes de positionnement, pour garantir le maintien en position à l'arrêt.

Comment choisir un motoréducteur ?

Le choix d'un motoréducteur repose sur quatre critères techniques discriminants. Les négliger conduit à une usure prématurée ou à un sous-dimensionnement de l'entraînement.

Premier critère, le couple de sortie et la puissance nominale :

• Le couple utile se calcule selon la formule M2 = (9 550 × P1 × η × i) / n1, où η est le rendement mécanique et “i” le rapport de réduction. Pour des applications légères à moyennes (convoyeurs, agitateurs jusqu'à 500 kg de charge), visez une plage 50 à 500 Nm.
• Pour des applications lourdes (presses, malaxeurs industriels, treuils), un couple de 500 à 2 300 Nm est requis.

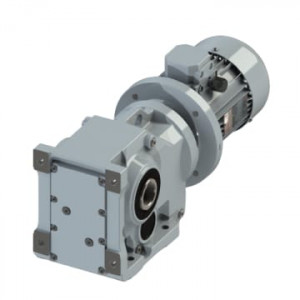

Deuxième critère, le type de réducteur selon la géométrie d'installation :

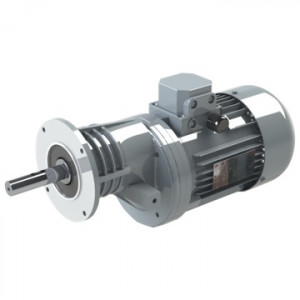

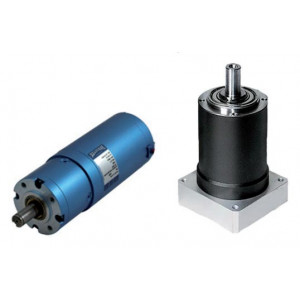

• Coaxial : entrée et sortie d'arbre alignées, idéal pour les espaces en ligne (convoyeurs, vis d'Archimède). Rendement élevé, jusqu'à 98 %.

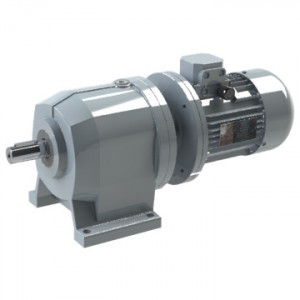

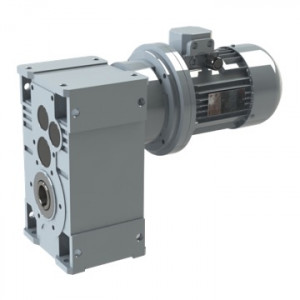

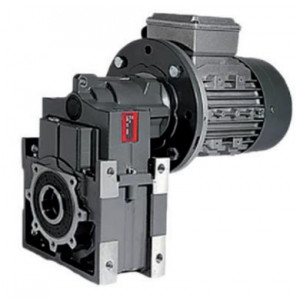

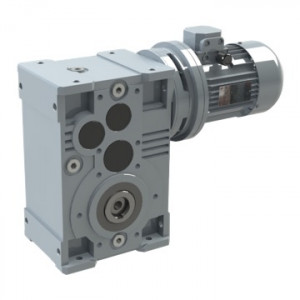

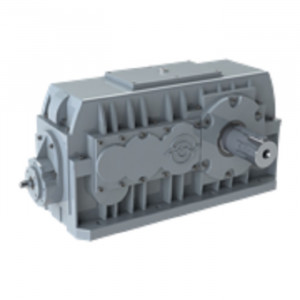

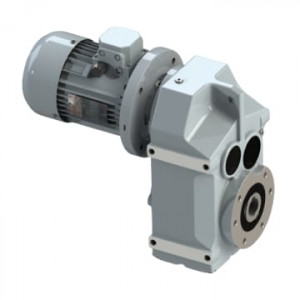

• À engrenages cylindriques (axes parallèles) : forme élancée pour logements réduits, couples de 130 à 18 000 Nm, conçu pour le convoyage intensif.

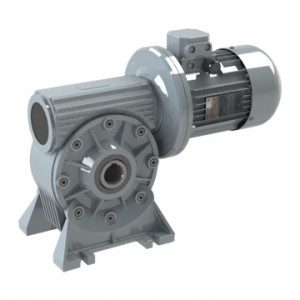

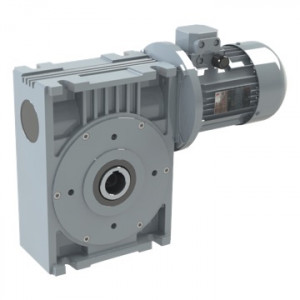

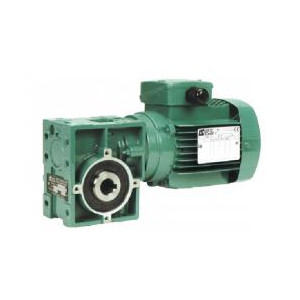

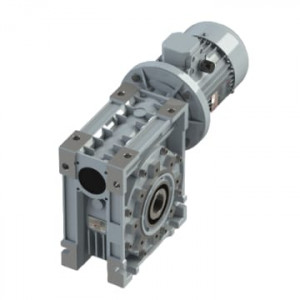

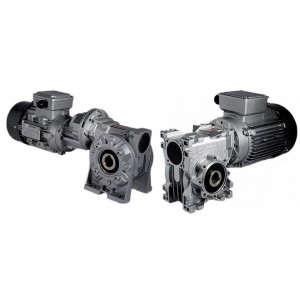

• Roue et vis sans fin : rapports de réduction élevés (jusqu'à 100:1 en un seul étage), fonctionnement silencieux, mais rendement inférieur (60 à 80 %).

Troisième critère, le facteur de service et le régime de fonctionnement :

• Pour un usage en cycle continu (24h/24, 7j/7), appliquez un facteur de service supérieur ou égal à 1,5 sur le couple nominal.
• Pour les démarrages fréquents (plus de 100 cycles/heure), vérifiez le couple de démarrage instantané admissible afin d'éviter tout risque de surcharge thermique.

Quatrième critère, l'indice de protection IP et la température ambiante :

• Environnement poussiéreux ou humide : IP55 minimum. Lavage haute pression ou milieu corrosif : IP65/IP66, carter inox ou traitement époxy.
• Au-delà de 40 °C ambiants, vérifiez la classe d'isolation thermique du moteur intégré (classe F ou H) pour garantir la tenue dans la durée.

Les modèles phares de motoréducteurs disponibles sur Techni-Contact

Deux familles de motoréducteurs illustrent bien les principaux cas d'usage : entraînement polyvalent en ligne et convoyage intensif à forte contrainte mécanique.

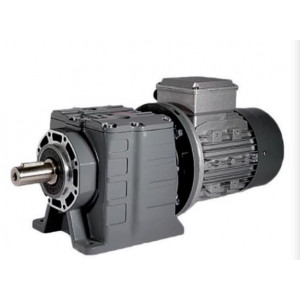

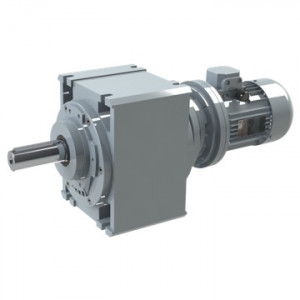

• Le motoréducteur coaxial de 0,6 à 22 kW avec des couples de 50 à 2 300 Nm se positionne comme un entraînement universel pour convoyeurs, fendeuses à bois, moulins ou générateurs. Sa configuration coaxiale simplifie l'intégration sur des axes en ligne et sa large plage de puissance répond aussi bien à un usage monophasé 220 V qu'à une alimentation triphasée 380 V, avec des vitesses de sortie de 60 à 350 tr/min.

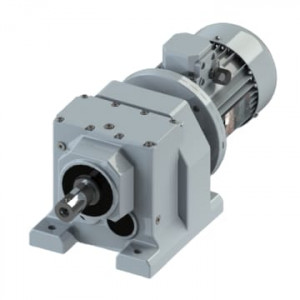

• Le motoréducteur d'engrenage type 27 à 77 avec une résistance de 130 kg/m² sera préféré pour les applications exigeant une résistance mécanique extrême. Ses engrenages en acier allié trempé et rectifié encaissent des chocs répétés sans déformation, et sa forme à axes parallèles l'intègre dans des espacements réduits, sur des lignes de manutention lourde ou des systèmes de convoyage à forte inertie de charge.

Là où le coaxial excelle par sa polyvalence et son rendement élevé, le modèle à engrenages sera privilégié pour les environnements soumis à des charges radiales élevées et des sollicitations mécaniques intenses.

FAQ – Questions fréquentes relatives aux motoréducteurs

Quelle est la différence entre un motoréducteur à arbre plein et à arbre creux ?

Le choix du type de sortie dépend de la conception de votre machine et de la méthode d'accouplement :

• L'arbre plein (mâle) : Il nécessite un accouplement mécanique (manchon, poulie, pignon) pour transmettre le mouvement à l'axe de la machine. Il est idéal pour les transmissions indirectes.

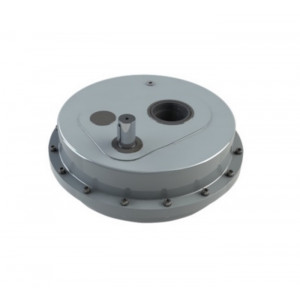

• L'arbre creux (femelle) : Il s'emboîte directement sur l'axe de la machine (montage pendulaire). Cela permet un gain de place important, réduit le nombre de pièces mécaniques et simplifie le montage/démontage.

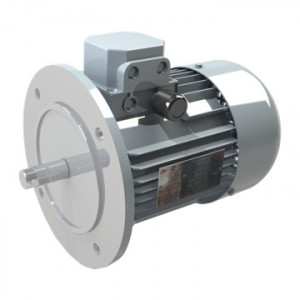

Qu'est-ce qu'une bride IEC sur un motoréducteur industriel ?

La norme IEC (Commission Électrotechnique Internationale) standardise les dimensions de fixation des moteurs électriques. Opter pour un motoréducteur avec une entrée à bride IEC offre plusieurs avantages :

• L'interchangeabilité : Vous pouvez monter n'importe quel moteur de type standardisé IEC (de même taille) sur le réducteur.
• La maintenance facilitée : En cas de panne du moteur seul, il suffit de le dévisser de la bride et de le remplacer sans avoir à changer le réducteur mécanique.

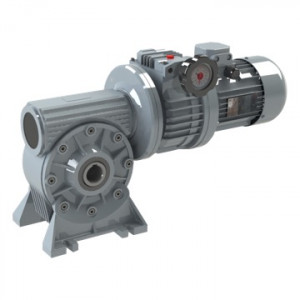

Peut-on associer un variateur de fréquence à un motoréducteur ?

Oui, l'ajout d'un variateur de fréquence est très courant pour contrôler la vitesse de rotation et l'accélération. Cependant, il faut prendre certaines précautions :

• Si le moteur tourne à très basse vitesse de façon prolongée, son ventilateur intégré ne le refroidira plus suffisamment.
• Il est alors fortement recommandé d'ajouter une ventilation forcée (motoventilateur) indépendante pour éviter la surchauffe des bobinages.

Pourquoi utiliser un motoréducteur avec frein intégré ?

Le moteur-frein (ou motoréducteur freiné) intègre un disque de freinage électromagnétique qui se bloque par manque de courant. Il est indispensable pour les applications de sécurité et de précision :

• Opérations de levage : Maintien de la charge en suspension à l'arrêt ou en cas de coupure de courant (palan, treuil).
• Positionnement précis : Arrêt net du mouvement sans inertie pour les convoyeurs d'indexage ou les machines-outils.

Que signifient les classes d'isolation F et H pour le moteur électrique ?

Ces classes définissent la température maximale que les bobinages du moteur peuvent supporter avant que l'isolant ne se dégrade, garantissant ainsi sa durée de vie :

• Classe F : Supporte jusqu'à 155 °C en interne. C'est le standard pour la grande majorité des applications industrielles.
• Classe H : Supporte jusqu'à 180 °C. Elle est réservée aux environnements extrêmes (fours, métallurgie) ou aux moteurs soumis à de très fortes surcharges.

Quelles sont les opérations de maintenance régulières sur un motoréducteur ?

Pour garantir la longévité de votre équipement, un plan de maintenance préventive doit inclure les étapes suivantes :

• Vérification de la lubrification : Contrôle du niveau d'huile et vidange selon les préconisations du fabricant (généralement toutes les 10 000 heures pour l'huile minérale).
• Inspection visuelle : Recherche de fuites d'huile au niveau des joints d'étanchéité (bagues à lèvres).
• Nettoyage : Dépoussiérage des ailettes de refroidissement du moteur pour éviter la surchauffe.
• Contrôle vibratoire : Détection de bruits anormaux ou de vibrations indiquant une usure des roulements ou des engrenages.

Qu'est-ce que la certification EHEDG pour l'industrie agroalimentaire ?

L'EHEDG (European Hygienic Engineering & Design Group) édicte des directives strictes pour la conception des équipements afin d'éviter la contamination des aliments. Un motoréducteur EHEDG se caractérise par :

• Des surfaces lisses, arrondies et sans aspérités (souvent en carter inox).
• L'absence totale de zones de rétention d'eau ou de bactéries.
• Une résistance (IP69K) aux lavages intensifs à haute pression et aux agents nettoyants chimiques.

Comment inverser le sens de rotation d'un motoréducteur ?

L'inversion du sens de rotation dépend du type d'alimentation électrique de votre moteur :

• Pour un moteur triphasé (380V / 400V) : Il suffit d'inverser deux des trois phases (fils d'alimentation) dans la boîte à bornes.
• Pour un moteur monophasé (220V / 230V) : La modification nécessite de changer le câblage interne au niveau des enroulements principal et auxiliaire (condensateur), selon le schéma fourni par le constructeur.

Quels sont les signes d'usure indiquant qu'un motoréducteur va tomber en panne ?

Plusieurs signaux avant-coureurs doivent alerter vos équipes de maintenance pour éviter un arrêt de production :

• Hausse de la température : Le carter devient brûlant au toucher (au-delà de sa température de fonctionnement normale).
• Bruits métalliques ou grondements : Indique souvent un engrenage endommagé ou des roulements en fin de vie.
• Présence d'huile sous l'axe : Les joints spi (joints d'étanchéité) sont usés et ne retiennent plus le lubrifiant.
• Perte de couple : La machine peine à démarrer ou ralentit en charge.

Quelle huile utiliser pour lubrifier un réducteur mécanique ?

Le choix du lubrifiant est critique pour éviter la destruction des pignons. Il existe trois grandes familles d'huiles selon l'usage :

• L'huile minérale : Standard pour des conditions de fonctionnement normales (nécessite des vidanges plus fréquentes).
• L'huile synthétique (PAG ou PAO) : Offre une excellente tenue à haute température et prolonge les intervalles de vidange. Souvent indispensable pour les réducteurs à roue et vis sans fin.
• L'huile alimentaire (NSF H1) : Obligatoire dans l'industrie agroalimentaire ou pharmaceutique en cas de risque de contact accidentel avec le produit fini.
