Centrale d'aspiration industrielle

La centrale aspiration industrielle permet de centraliser l’aspiration des poussières et déchets produits sur plusieurs postes de travail. Elle facilite la gestion des résidus dans les ateliers tout en améliorant la qualité de l’air.

Chez Techni-Contact, nous proposons des solutions de filtration industrielle adaptées aux besoins des environnements nécessitant une aspiration continue.

Qu’est-ce qu’une centrale d'aspiration industrielle ?

Une centrale d’aspiration industrielle est un équipement conçu pour collecter les poussières, copeaux ou particules via un réseau d’aspiration industriel. Reliée à plusieurs points de captation, elle permet de traiter les déchets directement à la source afin de maintenir un environnement de travail plus propre.

Nos centrales d’aspiration industrielles s’adressent aux :

• Ateliers métallurgiques pour la captation des poussières métalliques
• Sites industriels nécessitant un système de dépoussiérage centralisé
• Ateliers de production souhaitant améliorer la qualité de l’air

Quels sont les avantages d’une centrale d'aspiration industrielle ?

La centrale de dépoussiérage industriel apporte plusieurs avantages pour les environnements industriels :

• Captation des poussières à la source sur plusieurs postes de travail
• Amélioration de la qualité de l’air dans les ateliers
• Réduction de l’accumulation de copeaux et résidus dans les zones de production
• Centralisation de l’aspiration industrielle atelier sur un seul équipement
• Adaptation aux besoins évolutifs grâce aux configurations modulaires
• Protection des machines et équipements contre l’encrassement lié aux particules

Notre offre de centrales d'aspiration industrielles

Techni-Contact vous propose un large choix de centrales d’aspiration poussières :

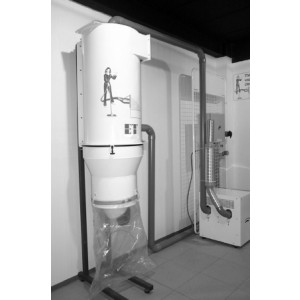

• Le aspirateur centralisé modulable offre un débit allant jusqu’à 2500 m3/h et peut être utilisé par 4 opérateurs. Il convient aux ateliers nécessitant une aspiration centralisée flexible et évolutive.

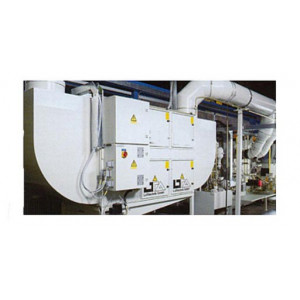

• La centrale d'aspiration modulaire propose une puissance comprise entre 2400 et 24 000 m3/h. Cette solution est adaptée aux installations industrielles nécessitant une capacité d’aspiration importante.

Tous nos équipements pour l’aspiration industrielle

Pour compléter votre installation, nos experts Techni-Contact vous proposent également une gamme complète de bras d'aspiration pour capter directement les fumées, poussières et particules au niveau des postes de travail.

FAQ – Questions fréquentes relatives aux centrales d'aspiration industrielle

Pourquoi le calcul de la perte de charge est-il la fondation de tout réseau d'aspiration centralisé ?

L'air est un fluide invisible, mais il frotte contre les parois intérieures de vos tuyaux. Plus votre réseau est long, plus il comporte de coudes, de réductions ou de dérivations, plus la résistance physique à l'air (appelée perte de charge, mesurée en Pascals) augmente. L'erreur classique est d'acheter une centrale d'aspiration en regardant uniquement son débit (m³/h), pour s'apercevoir que l'aspiration est nulle au bout de l'atelier. La turbine de la centrale doit posséder une dépression suffisante pour vaincre l'intégralité de ces pertes de charge cumulées, afin de garantir que la force d'aspiration reste puissante même sur le poste de travail le plus éloigné.

Turbine à canal latéral ou ventilateur centrifuge : quelle motorisation choisir ?

Le choix du "moteur" de votre centrale dépend du poids des déchets à aspirer et de la conception de vos tuyauteries :

• La turbine à canal latéral : Génère une dépression extrême (vide très puissant) mais un débit d'air modéré. Elle est indispensable pour aspirer des matières denses et lourdes (grenailles d'acier, liquides, ciment) sur de longues distances, via des réseaux de tuyauterie de petit diamètre (type aspirateur industriel classique).
• Le ventilateur centrifuge : Génère un débit d'air gigantesque avec une dépression plus faible. C'est le standard pour la captation de poussières volatiles, fumées ou copeaux de bois, utilisant des réseaux de tuyauterie de très grand diamètre (souvent plus de 200 mm) pour renouveler de grands volumes d'air en continu.

Qu'est-ce que la vitesse de transport et pourquoi l'ignorer provoque-t-il le bouchage des tuyaux ?

Pour qu'une particule aspirée voyage dans un conduit horizontal sans retomber, l'air doit circuler à une vitesse minimale très précise. C'est la "vitesse de transport". Par exemple, des fumées de soudure nécessitent environ 10 m/s, des copeaux de bois sec demandent 20 m/s, et des copeaux de métal lourds exigent plus de 25 m/s. Si le diamètre de vos tuyaux est trop grand par rapport au débit de votre centrale, la vitesse de l'air va chuter. Les poussières vont alors se déposer au fond du tuyau, s'accumuler silencieusement, et finir par boucher totalement l'installation, créant un grave danger d'incendie.

Réseau en acier galvanisé ou réseau en plastique PVC : lequel choisir ?

Le matériau de vos gaines d'aspiration n'est pas qu'un choix économique, c'est une question de sécurité industrielle :

• Le réseau en Acier galvanisé (Lisse) : C'est la norme industrielle absolue. Il dissipe l'électricité statique (grâce à la mise à la terre), résiste à l'abrasion des copeaux et empêche la propagation du feu. L'intérieur lisse limite au maximum les pertes de charge.
• Le réseau en Plastique PVC : Totalement proscrit pour l'aspiration de poussières industrielles sèches. Le frottement des particules contre le plastique génère une électricité statique massive qui ne peut pas s'évacuer, provoquant des arcs électriques capables de déclencher des explosions de poussières meurtrières.

Comment le système de décolmatage automatique garantit-il une puissance d'aspiration constante ?

Dans une unité de production continue, la centrale va aspirer des kilos de poussière par heure. Cette poudre va rapidement tapisser la surface des filtres internes (la "formation du gâteau"), ce qui aveugle la machine et fait chuter la puissance d'aspiration. Pour éviter d'arrêter la production pour nettoyer manuellement, les centrales professionnelles intègrent un décolmatage pneumatique "Pulse-Jet". Une carte électronique déclenche des tirs cycliques d'air comprimé à contre-courant, de l'intérieur vers l'extérieur du filtre, pendant une fraction de seconde. L'onde de choc fait tomber la croûte de poussière dans la trémie, gardant le filtre propre en permanence.

Filtres à cartouches ou filtres à manches : comment comparer les médias de séparation ?

La nature physique de votre déchet dicte la géométrie de la surface filtrante de votre centrale :

• Le filtre à cartouche (Plissé) : Offre une surface de filtration gigantesque dans un volume très compact grâce à ses plis en accordéon. Idéal pour les poussières très fines et sèches (soudure, découpe laser, composites). Cependant, les déchets collants ou fibreux restent coincés dans les plis.
• Le filtre à manches (ou poches) : Constitué de longs tubes en tissu suspendus. Moins de surface filtrante au mètre carré, mais il est redoutable contre les poussières colmatantes, fibreuses ou de granulométrie épaisse (menuiserie, sciure, papier), car les déchets tombent facilement le long du tissu lors du décolmatage.

Pourquoi la certification ATEX est-elle souvent obligatoire pour l'aspiration des poussières ?

C'est un risque extrêmement sous-estimé : la quasi-totalité des poussières organiques (bois, farine, sucre, résines) et des poussières métalliques (aluminium, titane), lorsqu'elles sont en suspension dans l'air à l'intérieur d'un silo d'aspiration, créent une atmosphère explosive dévastatrice. Une simple étincelle suffit à détruire l'usine. Si vous aspirez ce type de matières, la centrale doit être certifiée ATEX. Elle sera dotée de filtres antistatiques, d'un moteur blindé, de panneaux de décharge d'explosion (évents) qui s'ouvrent en cas de surpression pour diriger le souffle vers une zone sécurisée, et de clapets anti-retour de flamme dans la tuyauterie.

Vannes manuelles ou vannes motorisées/pneumatiques : quelle gestion des postes ?

L'ouverture et la fermeture des points d'aspiration sur les machines-outils conditionnent le dimensionnement électrique de votre centrale :

• Les vannes manuelles (Guillotines) : L'opérateur tire une tirette pour ouvrir l'aspiration avant de lancer sa machine. Solution très économique, mais dans les faits, les opérateurs oublient souvent de les fermer. La centrale aspire donc de l'air inutilement sur des postes à l'arrêt, provoquant des pertes de charge géantes et un gaspillage d'énergie.
• Les vannes motorisées (ou pneumatiques) : Asservies à l'automate de la machine-outil. Dès que la broche tourne, la vanne s'ouvre automatiquement. Dès que la machine s'arrête, la vanne se ferme. Cela garantit que la centrale n'aspire que là où c'est strictement nécessaire, optimisant chaque kilowatt consommé.

Comment le variateur de fréquence (VFD) divise-t-il votre facture d'électricité par deux ?

Si vous possédez 10 postes de travail connectés à la centrale, mais que seulement 3 machines tournent pendant la pause déjeuner, faire tourner la turbine d'aspiration à 100 % de sa vitesse est une aberration énergétique. L'intégration d'un Variateur de Fréquence (VFD) couplé à un capteur de pression dans la tuyauterie résout ce problème. Si les vannes motorisées de 7 machines se ferment, le capteur détecte que la demande d'air a baissé. Le VFD va alors ralentir la vitesse de rotation du moteur en temps réel pour ne fournir que la puissance exacte requise pour les 3 machines actives, réalisant ainsi des économies d'électricité spectaculaires.

Benne basculante ou écluse rotative sur Big-Bag : comment comparer les systèmes de vidange ?

Ce que la centrale aspire finit toujours par s'accumuler en bas du silo. La méthode d'évacuation impacte l'autonomie de votre production :

• La benne basculante (Tiroir) : Le bac se situe sous le filtre. Pour le vider, il faut obligatoirement éteindre la centrale, déverrouiller le bac, et aller le vider avec un chariot élévateur. Adapté pour des volumes de déchets faibles à moyens et un vidage en fin de journée.

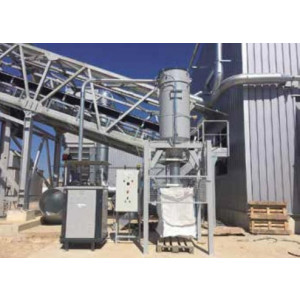

• L'écluse rotative sur Big-Bag : Une roue à aubes motorisée (valve rotative) tourne en continu sous la trémie de la centrale. Elle laisse tomber les poussières directement dans un sac Big-Bag, sans laisser rentrer l'air extérieur (maintien du vide). Parfait pour une production intensive fonctionnant 24h/24 et de gigantesques volumes de déchets continus.
