Le bras d'aspiration est un équipement industriel conçu pour capter les polluants, comme les fumées ou les poussières, directement à la source. Son fonctionnement repose sur un système d'aspiration et de filtration. Cet outil, articulé et souvent flexible, se positionne précisément là où les polluants sont générés. Il est couramment utilisé dans les ateliers, laboratoires et industries manufacturières pour protéger l'opérateur et l'environnement de travail. Les principaux utilisateurs sont les ouvriers, les techniciens, et tout professionnel travaillant dans des conditions où des substances potentiellement nocives sont émises.
Le bras d'aspiration est positionné près de la source des polluants, comme une machine produisant de la fumée ou des particules de poussière. Grâce à sa conception flexible et articulée, il peut être orienté précisément pour maximiser son efficacité.
Lorsqu'il est en fonctionnement, un ventilateur intégré au système crée une force d'aspiration, attirant les polluants dans le conduit du bras d'aspiration. Ces polluants incluent des fumées, des vapeurs, des particules de poussière ou d'autres substances potentiellement nocives.
Une fois à l'intérieur du bras d'aspiration, les polluants sont acheminés vers un système de filtration. Ce système est composé de différents types de filtres, comme des filtres à charbon actif pour les vapeurs chimiques, ou des filtres à particules pour les poussières.

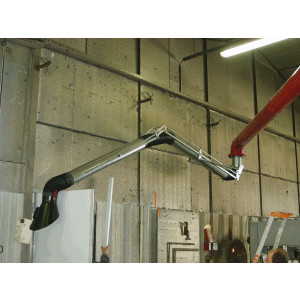

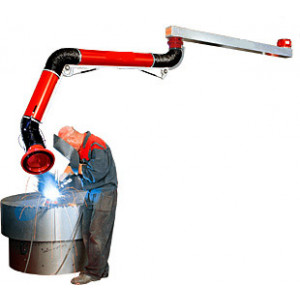

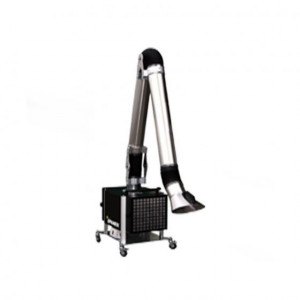

Par exemple, dans un atelier de soudure, il est positionné près de la zone de soudure pour capturer immédiatement les fumées générées. Les fumées sont ensuite filtrées pour éliminer les particules dangereuses avant que l'air ne soit renvoyé dans l'atelier ou évacué à l'extérieur.
Ateliers de soudure : Ils sont essentiels pour aspirer les fumées de soudure nocives produites lors de l'assemblage des métaux. Ils captent les particules et les gaz toxiques à la source, avant qu'ils ne se dispersent dans l'air.

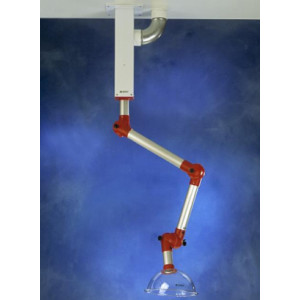

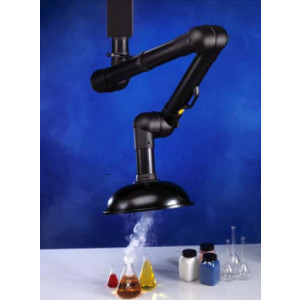

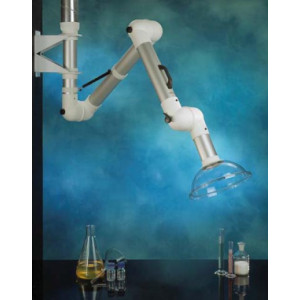

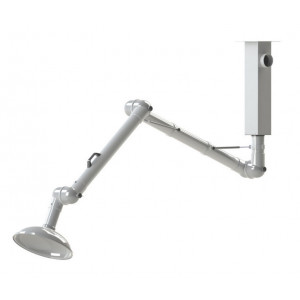

Industrie pharmaceutique et laboratoires : Dans ces environnements, ils aident à éliminer les vapeurs chimiques, les poussières ou les bio-aérosols, garantissant un environnement de travail sûr et propre.
Industrie alimentaire : Ils sont utilisés pour aspirer les particules de farine, de sucre ou d'autres poudres fines qui peuvent causer des problèmes respiratoires et contaminer les produits.
Industrie du bois : Ils sont utilisés pour aspirer la sciure et les copeaux produits par les machines de découpe et de ponçage, contribuant à réduire les risques d'incendie et d'inhalation.
Ateliers de peinture et de vernissage : Ils captent les vapeurs de solvants et les particules de peinture, contribuant à la fois à la qualité de l'air et à la finition des pièces.

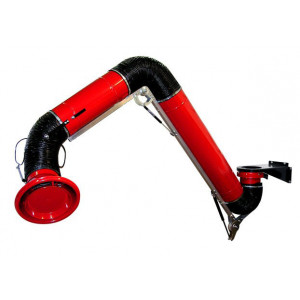

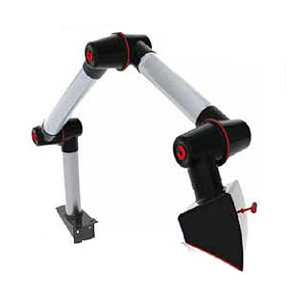

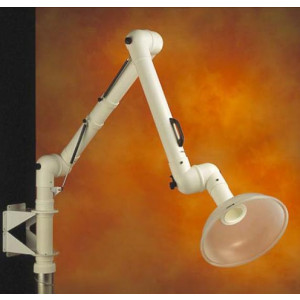

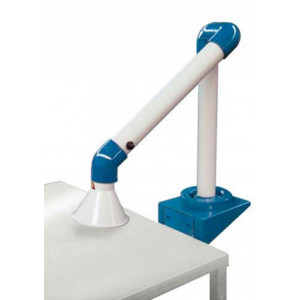

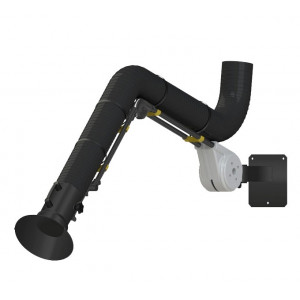

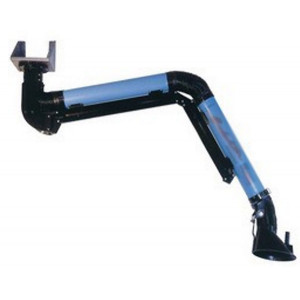

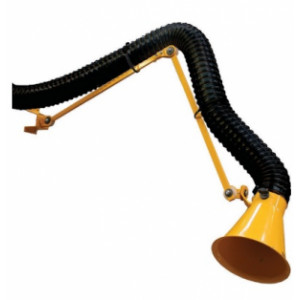

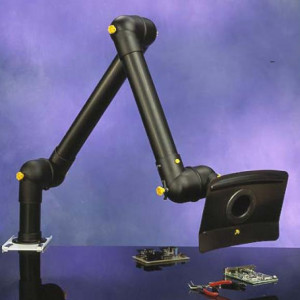

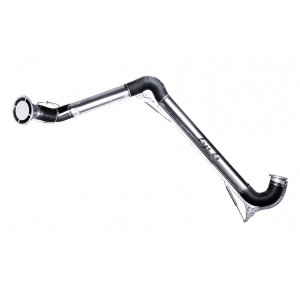

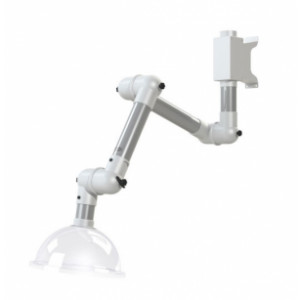

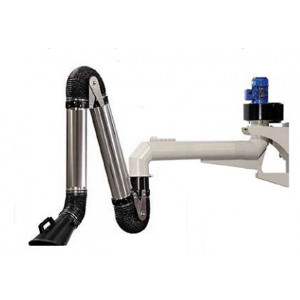

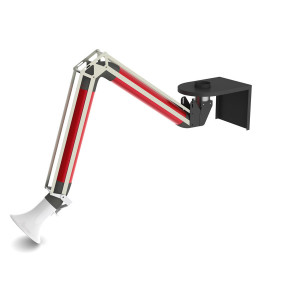

Bras d'aspiration articulé : Il est constitué d'une série de segments articulés, ce qui permet une grande flexibilité et une portée étendue. Les segments peuvent être ajustés et maintenus dans différentes positions, ce qui facilite l'adaptation aux différentes tâches et aux différentes zones de travail. Il est idéal pour les postes de travail nécessitant une grande mobilité et une capture précise des contaminants.

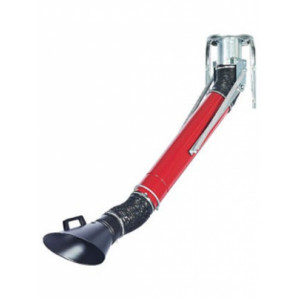

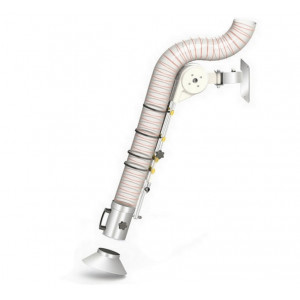

Bras d'aspiration télescopique : Il est équipé d'un mécanisme télescopique qui permet de régler la longueur du bras en fonction des besoins. Il est particulièrement utile lorsque la distance entre la source de contamination et le point de capture peut varier. Il peut être ajusté pour atteindre des hauteurs ou des profondeurs spécifiques, offrant ainsi une flexibilité supplémentaire.
Bras d'aspiration à hotte captatrice : Il est équipé d'une hotte captatrice à son extrémité pour capturer les contaminants directement à la source. La hotte peut avoir différentes formes en fonction des exigences spécifiques, telles que la capture de fumées de soudage ou de poussières de meulage. Il offre une efficacité maximale de capture et est souvent utilisé dans des environnements où des contaminants spécifiques sont générés.
Articulation et flexibilité : Ils sont dotés de joints articulés qui permettent une flexibilité dans le positionnement et l'ajustement du bras. Cela permet de diriger le bras vers la source de contamination de manière précise et de couvrir une plus grande zone de travail.
Réglages de la hauteur et de l'angle : Certains modèles offrent des réglages de hauteur et d'angle pour s'adapter aux différentes hauteurs de travail et aux configurations spécifiques de l'environnement. Cela permet une capture optimale des contaminants, même dans des zones difficiles d'accès.
Hottes captatrices spécialisées : Elles sont spécifiquement conçues pour capturer certains types de contaminants. Elles peuvent avoir différentes formes et tailles adaptées aux sources de contamination spécifiques, tels que les fumées de soudage ou les poussières de meulage.
Mécanisme télescopique : Certains modèles sont dotés d'un mécanisme télescopique qui permet d'ajuster la longueur du bras en fonction des besoins spécifiques. Cela offre une plus grande flexibilité pour atteindre des zones éloignées ou ajuster la portée en fonction des différentes tâches.
Raccords et accessoires : Ils permettent la connexion à d'autres éléments du système d'aspiration, tels que des tuyaux d'aspiration, des filtres ou des dispositifs de collecte centrale.
Sa puissance fait référence à la capacité du système d’aspiration à capturer et à transporter les contaminants de l’air. Elle dépend de deux éléments :
Le débit d'air : Mesuré en mètres cubes par heure (m³/h) ou en pieds cubes par minute (CFM), il indique la quantité d'air aspirée par le bras d'aspiration pendant une période donnée. Plus le débit d'air est élevé, plus le bras d'aspiration est capable de capturer efficacement les contaminants et de les transporter vers le système de filtration ou d'évacuation.
La vitesse d'air : Mesurée en mètres par seconde (m/s) ou en pieds par minute (FPM), elle quantifie la vitesse à laquelle l'air est aspiré par le bras d'aspiration. Une vitesse d'air adéquate est nécessaire pour capturer efficacement les contaminants et les empêcher de se disperser dans l'environnement de travail.
Par exemple, un bras d'aspiration doté d'un débit d'air de 1000 m³/h et d'une vitesse d'air de 20 m/s est capable de capturer efficacement les fumées générées par un processus de soudage. Cependant, pour des contaminants plus lourds ou plus résistants, tels que les copeaux de métal ou les particules de poussière grossières, une puissance d'aspiration plus élevée est nécessaire pour garantir une capture efficace.
Capture précise des contaminants : Il permet de capturer les contaminants directement à la source, offrant ainsi une capture précise et efficace. Cela réduit la dispersion des contaminants dans l'environnement de travail, ce qui contribue à maintenir une meilleure qualité de l'air et à réduire l'exposition des travailleurs aux polluants nocifs.
Flexibilité et portabilité : Il est conçu avec une grande flexibilité, ce qui permet de l’ajuster et de le positionner facilement selon les besoins spécifiques de chaque tâche ou zone de travail. Certains bras d'aspiration sont également portables, ce qui permet de les déplacer d'un endroit à un autre en fonction des besoins.
Amélioration de la sécurité et de la santé : En capturant efficacement les contaminants à la source, il contribue à améliorer la sécurité et la santé des travailleurs. Il réduit l'exposition aux substances nocives présentes dans l'air, ce qui prévient les maladies respiratoires, les irritations oculaires et les autres problèmes de santé liés à l'inhalation de contaminants.
Conformité aux normes de sécurité : Il joue un rôle essentiel dans la conformité aux normes de sécurité et aux réglementations en matière d'hygiène industrielle. Il permet aux entreprises de respecter les exigences en matière d'exposition aux contaminants atmosphériques fixées par les organismes de réglementation, ce qui évite les sanctions et les litiges potentiels.
Type de contaminants : Certains bras d'aspiration sont conçus pour capturer des fumées, d'autres pour des poussières ou des vapeurs chimiques. Choisissez un modèle adapté aux caractéristiques des contaminants que vous souhaitez éliminer.
Configuration de l'environnement de travail : Évaluez la disposition de votre espace de travail et les contraintes d'accès. Si vous avez besoin de couvrir une grande surface ou d'accéder à des zones difficiles d'accès, un bras d'aspiration articulé ou télescopique offrira une meilleure flexibilité et portée.
Débit d'air et vitesse d'air : Vérifiez les spécifications techniques de la machine pour connaître son débit d'air et sa vitesse d'air. Assurez-vous qu'ils sont compatibles avec les exigences de capture des contaminants de votre environnement de travail.
Matériaux et résistance : Assurez-vous qu’il est fabriqué à partir de matériaux résistants et durables. Il doit être capable de résister aux produits chimiques, aux températures élevées, aux environnements corrosifs ou autres conditions spécifiques de votre environnement de travail.

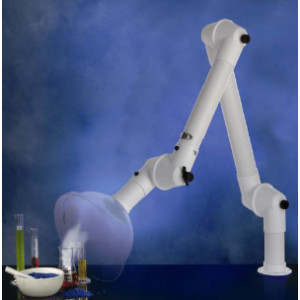

Exemple : Dans une usine où des produits chimiques corrosifs sont manipulés, un bras d'aspiration en acier inoxydable résistant aux produits chimiques est plus approprié.
Conformité aux normes : Vérifiez qu’il est conforme aux normes de sécurité et aux réglementations en vigueur. Recherchez les certifications pertinentes, telles que la norme EN 15012 pour les bras d'aspiration de fumées de soudage.
Portée requise : Déterminez la distance à laquelle vous avez besoin de capturer les contaminants. Mesurez la distance entre la source de contamination et le point de capture souhaité. Cela vous permettra de déterminer la longueur nécessaire pour atteindre efficacement la zone de travail.
Surface de travail : Évaluez la taille de la surface de travail que vous souhaitez couvrir. Si vous devez couvrir une grande surface, il peut être nécessaire d'utiliser plusieurs bras d'aspiration pour assurer une capture efficace des contaminants.
Configuration de l'environnement : Si vous travaillez dans un espace restreint ou avec des contraintes d'accès, un bras d'aspiration articulé ou télescopique est plus approprié, car il offre une plus grande flexibilité et une portée ajustable.
Besoins spécifiques : Certains travaux nécessitent une portée plus courte et une plus grande maniabilité, tandis que d'autres peuvent nécessiter une portée plus longue pour atteindre des zones difficiles d'accès.
Exemple : Dans une usine où des opérations de soudage sont effectuées à des hauteurs élevées, un bras d'aspiration télescopique est utilisé pour ajuster la longueur du bras en fonction de la hauteur de travail spécifique.
Planification de l'emplacement : Déterminez l'emplacement optimal en fonction de la zone de travail à couvrir et des sources de contaminants. Assurez-vous qu’il est positionné de manière à capturer efficacement les contaminants à la source.
Préparation de la fixation : Fixez le support de montage au mur, au plafond ou à une autre structure stable. Assurez-vous que le support est solidement fixé et capable de supporter le poids du bras d'aspiration.
Montage du bras d'aspiration : Fixez le bras d'aspiration sur le support de montage à l'aide des attaches fournies. Assurez-vous qu’il est correctement positionné et sécurisé.
Raccordement au système d'aspiration : Connectez l'extrémité du bras au système d'aspiration ou à un dispositif de collecte centralisé à l'aide d'un tuyau d'aspiration approprié. Assurez-vous que le raccordement est étanche pour éviter les fuites d'air.
Réglage et ajustement : Ajustez-le selon les besoins spécifiques de votre environnement de travail. Vous pouvez régler la hauteur, l'angle et la position du bras pour assurer une capture optimale des contaminants.
Test et vérification : Effectuez un test pour vous assurer qu’il fonctionne correctement. Vérifiez la capture des contaminants et la circulation de l'air, et effectuez les ajustements nécessaires si besoin.
Coût du bras d'aspiration : Le prix varie en fonction de sa taille, de ses fonctionnalités et de sa qualité. Les bras d'aspiration plus grands, dotés de fonctionnalités avancées, sont plus coûteux que les modèles plus petits et basiques.
Coût des accessoires et des options supplémentaires : Certains bras nécessitent l'achat d'accessoires supplémentaires, tels que des hottes captatrices spécifiques ou des raccords et des tuyaux d'aspiration. Assurez-vous de prendre en compte ces coûts supplémentaires lors de l'estimation du budget total.
Coût de l'installation : Si vous n'avez pas l'expertise ou les compétences nécessaires, il est nécessaire de faire appel à un professionnel pour l'installation. Ces coûts varient en fonction de la complexité de l'installation, de la durée du travail et des taux horaires des installateurs.
Coût de la maintenance et des pièces de rechange : Prévoyez les coûts liés à la maintenance régulière, tels que le remplacement des filtres, des hottes captatrices ou des pièces d'usure.
Exemple : Le coût d'un bras d'aspiration de taille moyenne, avec des fonctionnalités basiques, varie entre 500€ et 2000€. Les accessoires supplémentaires, tels que les hottes captatrices spécialisées, coûtent entre 100€ et 500€ chacune. Les coûts d'installation varient en fonction de la durée de travail, ils se situent entre 200€ et 500€. Les coûts de maintenance, y compris le remplacement des filtres, sont estimés entre 50€ et 200€ par an, selon les besoins spécifiques.
Code du travail - Articles R. 4222-1 et suivants : Il énonce les obligations générales de l'employeur en matière de protection de la santé et de la sécurité des travailleurs. Il précise que l'employeur doit prendre les mesures nécessaires pour protéger les travailleurs contre les risques d'exposition à des agents chimiques, physiques ou biologiques, y compris par l'utilisation de moyens d'aspiration appropriés.
Exemple : L'employeur est tenu de mettre en place un système d'aspiration adéquat, tel qu'un bras d'aspiration, pour protéger les travailleurs contre les risques liés aux fumées de soudage dans un atelier de soudure.
Décret n° 2011-2012 du 29 décembre 2011 : Il fixe les règles relatives à la ventilation des locaux de travail, y compris les exigences techniques et les débits d'air nécessaires pour assurer des conditions de travail sûres et saines. Il énonce également les obligations de l'employeur en matière de maintenance et de vérification périodique des installations de ventilation.
Exemple : L'employeur est tenu de s'assurer que le bras d'aspiration respecte les exigences de débit d'air spécifiées par le décret et de le faire vérifier périodiquement par un professionnel qualifié.
Normes françaises et européennes : Les bras d'aspiration sont soumis à des normes spécifiques, telles que les normes NF EN ISO 15012-1:2018 pour les bras d'aspiration utilisés dans les opérations de soudage.
Nettoyage régulier : Nettoyez régulièrement les parties visibles du bras d'aspiration, y compris les articulations, les hottes captatrices et les tuyaux, pour éliminer les dépôts de poussière, les contaminants et les obstructions qui pourraient réduire l'efficacité de la capture.
Vérification des joints et des fixations : Vérifiez régulièrement les joints et les fixations pour vous assurer qu'ils sont bien serrés et en bon état. Serrez les vis si nécessaire et remplacez les pièces endommagées pour éviter les fuites d'air ou les mouvements non désirés du bras.
Remplacement des filtres : Suivez les recommandations du fabricant pour le remplacement régulier de ces filtres. Les filtres obstrués réduisent la capacité d'aspiration et compromettent l'efficacité du bras d'aspiration.
Lubrification des joints : Appliquez régulièrement une lubrification appropriée sur les articulations pour assurer un mouvement fluide et prévenir l'usure prématurée.
Inspection visuelle : Effectuez régulièrement une inspection visuelle de l'ensemble du bras pour détecter tout signe de dommage, d'usure ou de pièces desserrées. Réparez ou remplacez les pièces défectueuses dès que possible.
Formation et sensibilisation : Assurez-vous que les opérateurs sont correctement formés sur son utilisation et son entretien. Sensibilisez-les aux bonnes pratiques de maintenance et encouragez-les à signaler tout problème ou dysfonctionnement dès qu'ils le remarquent.
Exposition aux contaminants atmosphériques : Sans bras d'aspiration, les travailleurs sont exposés à des contaminants atmosphériques tels que les fumées, les poussières, les vapeurs chimiques, les gaz toxiques, les brouillards ou les particules fines. Ces contaminants peuvent provenir de diverses sources, comme les opérations de soudage, de meulage, de découpe ou de ponçage.
Exemple : Dans un atelier de soudage, les soudeurs peuvent inhaler les fumées de soudage contenant des substances nocives telles que le plomb, le zinc, le chrome ou le nickel, ce qui peut entraîner des problèmes respiratoires, des irritations des voies respiratoires et des risques pour la santé à long terme.
Risque d'explosion ou d'incendie : Certains contaminants atmosphériques, tels que les poussières combustibles ou les vapeurs inflammables, présentent un risque d'explosion ou d'incendie s'ils ne sont pas correctement capturés et éliminés.
Risques pour la santé à long terme : L'exposition prolongée aux contaminants atmosphériques entraîne des problèmes de santé à long terme, tels que des maladies respiratoires, des cancers, des troubles neurologiques ou des affections dermatologiques. Ces risques sont accrus lorsque les travailleurs sont exposés de manière continue et sans protection adéquate.
Non-conformité aux réglementations : L'absence d'un bras d'aspiration peut entraîner une non-conformité aux réglementations en vigueur concernant la protection de la santé et de la sécurité des travailleurs. Cela entraîne des conséquences légales et des sanctions pour l'employeur.
