Gaine de ventilation

La gaine ventilation participe au bon fonctionnement des équipements de traitement de l’air dans les environnements industriels, tertiaires et techniques. Chez Techni-Contact, nous proposons des gaines aérauliques adaptées aux différents types d’installations.

Qu’est-ce qu’une gaine de ventilation ?

Une gaine de ventilation est un conduit conçu pour assurer le transport de l’air dans un système de ventilation. Elle peut être utilisée pour l’extraction d’air, l’insufflation, ou encore le raccordement d’équipements de ventilation. Selon les contraintes du site, elle peut prendre différentes formes : circulaire, rectangulaire, spiralée ou souple.

Nos gaines de ventilation s’adressent aux :

• Industries et ateliers nécessitant un réseau de ventilation performant
• Bâtiments tertiaires équipés de systèmes de traitement de l’air
• Locaux techniques et industriels nécessitant une extraction ou une aspiration d’air

Quels sont les avantages d’une gaine de ventilation industrielle ?

La gaine ventilation industrielle apporte plusieurs avantages pour le fonctionnement des réseaux de circulation de l’air :

• Distribution homogène de l’air dans les installations
• Adaptation à différents réseaux de ventilation et d’extraction
• Compatibilité avec les systèmes VMC et équipements aérauliques
• Possibilité de fabrication sur mesure selon les contraintes du site
• Installation adaptée aux environnements industriels
• Optimisation de la circulation de l’air dans les locaux techniques

Notre offre de gaines de ventilation

Techni-Contact vous propose un large choix de conduits de ventilation :

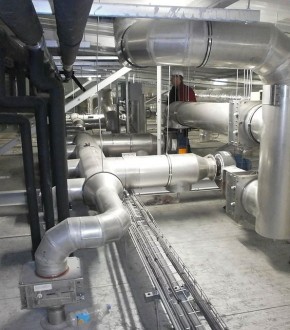

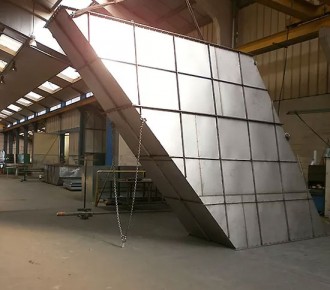

• La gaine de ventilation métallique est disponible en version circulaire, rectangulaire ou spiralée. Elle convient aux installations de ventilation industrielle et aux réseaux nécessitant des conduits résistants pour la circulation de l’air.
• La gaine de ventilation en feutre polyester sur mesure permet une adaptation aux contraintes spécifiques des installations aérauliques. Sa conception sur mesure facilite son intégration dans différents réseaux de ventilation.

Tous nos équipements pour le traitement et la circulation de l’air

Pour compléter votre installation de ventilation, nos experts Techni-Contact vous proposent également une sélection de caissons de ventilation pour gérer l’extraction, l’insufflation et le renouvellement de l’air dans les bâtiments et locaux industriels.

FAQ – Questions fréquentes relatives aux gaines de ventilation

Pourquoi la gaine circulaire est-elle aérodynamiquement supérieure à la gaine rectangulaire ?

La physique des fluides est formelle : l'air préfère circuler dans un cylindre. Dans une gaine rectangulaire, l'air frotte fortement dans les angles à 90°, créant des turbulences (tourbillons) et de fortes pertes de charge (résistance). À débit équivalent, une gaine circulaire (souvent de type spiralée) offre beaucoup moins de résistance au passage de l'air, nécessite moins de métal pour sa fabrication, et s'avère beaucoup plus facile à nettoyer. La gaine rectangulaire ne doit être utilisée que par contrainte architecturale stricte, par exemple lorsqu'il faut passer dans un faux-plafond très bas où un gros cylindre ne tiendrait pas.

Gaine rigide en acier galvanisé ou gaine souple (flexible) : laquelle choisir ?

L'utilisation de ces deux types de conduits répond à des étapes différentes du réseau aéraulique :

• La gaine rigide (Acier galvanisé) : L'artère principale de votre réseau. Intérieur parfaitement lisse, pertes de charge minimales, durée de vie de plusieurs décennies. Indispensable pour les longs trajets et les forts débits.
• La gaine souple (Aluminium/PVC annelé) : Le réseau capillaire. Très pratique pour contourner un obstacle au dernier moment ou raccorder la gaine rigide au plénum du diffuseur final. Cependant, ses plis intérieurs freinent énormément l'air ; sa longueur ne devrait jamais excéder 1,5 mètre.

Comment le calcul de la perte de charge dicte-t-il le diamètre de vos conduits aérauliques ?

Lorsque l'air se déplace dans un conduit, il frotte contre les parois, ce qui réduit sa pression (c'est la perte de charge linéaire). À cela s'ajoutent les pertes singulières créées par chaque coude, chaque réduction ou chaque dérivation. Si vous choisissez des tuyaux trop petits, l'air devra y circuler à très grande vitesse pour assurer le débit demandé, ce qui fera siffler les gaines de manière assourdissante et obligera le ventilateur à forcer. Le bon dimensionnement consiste à calculer des diamètres suffisamment larges pour maintenir une vitesse d'air silencieuse et économique (souvent entre 4 et 8 m/s dans les artères principales).

Gaine spiralée (Spiro) ou gaine à soudure longitudinale : quels procédés de fabrication ?

L'étanchéité et la résistance à la pression de votre réseau dépendent de l'assemblage de la tôle :

• La gaine spiralée (Spiro) : Le standard économique mondial. Une fine bande d'acier est enroulée et agrafée en spirale. Très rigide grâce à cette couture hélicoïdale, elle est parfaite pour la ventilation de confort (VMC) et le conditionnement d'air classique.
• La gaine à soudure longitudinale : Un tube d'acier plié et soudé en ligne droite continue. Indispensable pour l'extraction industrielle lourde (copeaux de bois, vapeurs d'huile, brouillards chimiques) où il faut une étanchéité absolue aux liquides et une résistance aux très hautes pressions sans risque d'éclatement.

Pourquoi le calorifugeage (isolation) est-il obligatoire pour éviter la condensation ?

Lorsqu'une gaine transporte de l'air froid (climatisation) et traverse des combles surchauffés en été, ou inversement, lorsqu'elle transporte de l'air chaud dans un entrepôt non chauffé en hiver, un phénomène physique implacable se produit : le point de rosée. L'humidité de l'air ambiant va se condenser sur les parois métalliques froides de la gaine. Sans isolation (calorifugeage), votre gaine va littéralement "transpirer", créant des flaques d'eau qui feront pourrir vos faux-plafonds. Envelopper les conduits d'une laine de verre (souvent de 25 à 50 mm) avec pare-vapeur annule ce choc thermique et absorbe par la même occasion le bruit du ventilateur.

Gaine textile (Chaussette) ou gaine métallique à grilles : pour quelle diffusion de l'air opter ?

La manière d'injecter l'air neuf dans une salle blanche, un laboratoire ou une industrie agroalimentaire est hautement stratégique :

• La gaine textile (Micro-perforée) : C'est un immense tuyau en tissu technique suspendu au plafond. L'air y est insufflé, gonfle la toile, et s'échappe de manière parfaitement homogène par des milliers de micro-trous. Elle garantit un balayage de l'air sans aucun courant d'air froid sur la nuque des opérateurs. Elle se décroche et se lave en machine industrielle pour une hygiène absolue.
• La gaine métallique : La distribution s'effectue par des grilles de soufflage directionnelles espacées de plusieurs mètres. L'air est pulsé plus fortement, créant des zones de brassage ciblées. Plus difficile à nettoyer intérieurement, elle est cependant imbattable pour l'extraction.

Comment les classes d'étanchéité (A, B, C, D) révolutionnent-elles la facture énergétique de l'usine ?

Un réseau aéraulique qui fuit est un désastre écologique et financier : vous payez pour chauffer ou climatiser de l'air qui s'échappe dans les combles avant même d'atteindre l'atelier. Les normes définissent l'étanchéité des conduits de la Classe A (la plus fuyarde) à la Classe D (ultra-étanche). Aujourd'hui, l'ingénierie moderne exige au minimum la Classe C. Pour l'atteindre, les emboîtements entre les tuyaux ne se font plus avec du simple ruban adhésif (qui sèche et se décolle), mais grâce à des joints d'étanchéité en caoutchouc EPDM double lèvre directement sertis en usine sur les raccords métalliques.

Registres manuels, boîtes VAV ou clapets coupe-feu : comment comparer les organes de régulation ?

Une gaine vide ne gère pas un bâtiment. Il faut y insérer des organes de sécurité et d'équilibrage :

• Le registre d'équilibrage manuel : Un volet pivotant à l'intérieur du conduit que le technicien règle lors de la mise en service pour répartir les bons débits d'air dans chaque branche de l'usine, puis qu'il verrouille définitivement.
• La Boîte à Débit Variable (VAV) : Un registre motorisé intelligent. Asservi à une sonde (CO2 ou température), il s'ouvre ou se ferme en temps réel pour ajuster le volume d'air strictement nécessaire à l'occupation de la pièce, générant d'immenses économies d'énergie.
• Le clapet coupe-feu : Obligation légale absolue. Placé là où la gaine traverse un mur coupe-feu. En cas d'incendie, un fusible thermique fond (vers 72°C) et un puissant ressort ferme le clapet hermétiquement pour empêcher les flammes et les fumées toxiques d'utiliser le réseau de gaines pour se propager à toute l'usine.

Pourquoi les trappes de visite sont-elles l'assurance-vie sanitaire de votre réseau de ventilation ?

Au fil des années, les réseaux d'extraction et de soufflage accumulent invariablement des poussières fines, des graisses, voire des moisissures si l'hygrométrie est mal gérée. La réglementation impose un nettoyage mécanique régulier (brossage rotatif) des gaines intérieures pour prévenir la prolifération bactérienne (Syndrome du Bâtiment Malsain) et le risque d'incendie. Or, ce nettoyage est physiquement impossible si le réseau est totalement fermé. L'ingénieur CVC doit obligatoirement inclure des trappes de visite étanches (panneaux d'accès amovibles) tous les 7 à 10 mètres et à chaque changement de direction majeur pour permettre l'insertion des robots de nettoyage ou des hérissons rotatifs.

Panneaux sandwich isolés (PIR/PUR) ou tôle d'acier classique : quelle construction sur-mesure ?

Pour les très gros réseaux extérieurs ou les climats extrêmes, la méthode d'assemblage traditionnelle évolue :

• Les panneaux pré-isolés (Mousse PIR/PUR et Aluminium) : Au lieu d'utiliser de l'acier puis de l'isoler, on utilise des panneaux rigides de mousse isolante pris en sandwich entre deux fines feuilles d'aluminium. Ils se découpent au cutter et se collent sur le chantier. Le gain de poids est colossal (80 % plus léger que l'acier) et l'isolation est d'emblée optimale (zéro pont thermique).
• La tôle d'acier galvanisée : Bien que très lourde et nécessitant une opération distincte de calorifugeage, l'acier reste irremplaçable pour sa tenue mécanique face aux très hautes pressions (centrifuges industrielles) et son incombustibilité totale.
