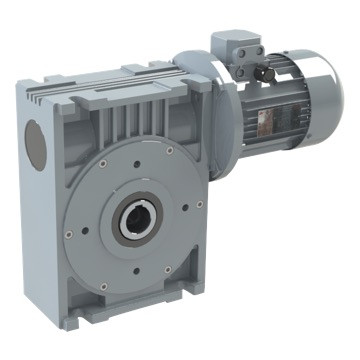

Moteur reducteurs à vis sans-fin en fonte grise

Ces moteurs réducteurs à vis sans-fin sont construits en fonte grise g-25 en forme cubique, ce qui présente l'avantage de pouvoir les utiliser sur n'importe laquelle des trois faces mécanisées.

Cette conception assure une grande rigidité, car le bloc supporte lui-même la tension entre la roue et la vis sans-fin.

En conséquence, le facteur de service de cette série est supérieur à celui de la série mf.

En cas de besoin, nous pouvons également fournir ces réducteurs en fonte nodulaire ggg-40 pour les utiliser comme appui ou structure de la machine.



Caractéristiques de construction du moteur réducteur

Le moteur réducteur sans fin se compose de trois parties fondamentales : la carcasse, la vis sans fin et la couronne.
Les carcasses sont fabriquées en fonte grise gg-25 pour toutes les tailles de ce modèle, offrant une exceptionnelle résistance à la fatigue, aux vibrations et à tout autre problème pouvant survenir lors du montage.
La vis sans fin est construite en acier cémenté et trempé, avec des dents rectifiées, tandis que la couronne est en bronze centrifugé din (gz-cusn 12 ni2) fondue sur de l'acier.
Cette qualité de mécanisation garantit des rendements élevés et des niveaux de bruit réduits.

L'arbre de sortie est creux, mais il est possible d'y adapter un faux arbre.
Les joints en nitritele butadiene selon din 3760, les roulements de haute qualité et une finition epoxi à deux composants avec un vernis monocouche de couleur grise (ral 7276) font de ce réducteur le plus compétitif du marché.



Position de montage

- Lors du montage d'un moteur réducteur, il est essentiel de prendre en compte les indications suivantes pour garantir son bon fonctionnement :

- Bien le fixer sur une surface plane pour éviter les vibrations ou tensions indésirables.

- Si des charges irrégulières ou des démarrages continus sont prévus, il est conseillé d'ajouter des accouplements élastiques, des embrayages, des limiteurs de couple, etc.

- En cas de peinture du réducteur, veillez à couvrir les joints pour maintenir leur étanchéité.

- La mécanisation des pièces sur les arbres de sortie doit respecter les tolérances iso h7 ou h6 pour l'arbre creux.

Irréversibilité

L'irréversibilité doit être prise en compte lorsque l'arbre de sortie du moteur réducteur cesse d'entraîner pour être lui-même entraîné.
Étant donné que ce type de réducteur à vis sans fin est généralement irréversible, il est difficile de garantir cette irréversibilité en raison de facteurs extérieurs tels que les vibrations, etc.
Par conséquent, dans les applications exigeant une irréversibilité totale, il est recommandé d'utiliser des freins externes suffisamment puissants pour éviter tout glissement.



Entretien du moteur réducteur

Ce type de réducteur est équipé d'une lubrification permanente, ce qui élimine le besoin de tout type d'entretien.



Lubrification

La lubrification de ce type de moteur réducteur est permanente et est intégrée en usine. Elle utilise des huiles raffinées de haute qualité, enrichies en produits antioxydants, anti-usure, et en agents protecteurs du fer, du cuivre et des alliages.
Cette lubrification répond aux normes de qualité clp din 51517-3, fzg niveau 12, ap gl-4, uss 224 et agma 250-04.
En conséquence, ces réducteurs ne nécessitent aucun entretien.
