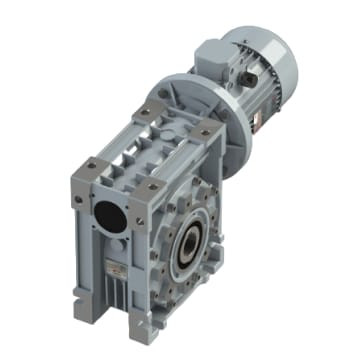

Motoreducteur à vis sans-fin

La série de motoreducteurs à vis sans-fin repose sur un carter monobloc en aluminium injecté, doté d'une forme cubique pour une adaptation polyvalente sur n'importe laquelle de ses trois faces mécanisées.

La robustesse de sa conception permet au carter de supporter efficacement la tension entre la vis sans-fin et la roue, garantissant ainsi une rigidité conforme aux normes requises, tout en offrant des avantages en termes de réduction de poids par rapport aux réducteurs en fonte.


Caractéristiques de construction

Le motoreducteur à vis sans-fin est composé de trois éléments essentiels : le carter, la vis sans-fin et la roue.
Quelle que soit la taille du réducteur, les carters sont fabriqués en aluminium injecté, garantissant des performances optimales pour les applications légères et une efficacité proche de celle des produits en fonte.
La vis sans-fin est en acier cémenté et trempé, avec des dents rectifiées, tandis que la roue est en bronze centrifugé DIN (GZ-CuSn 12 Ni), fondue sur de l'acier.
La mécanisation de haute qualité de ces composants se traduit par des niveaux de bruit réduits et un rendement élevé.
L'arbre de sortie est creux, mais il peut être adapté avec un arbre mâle cylindrique.
Les joints NITRYLE-BUTADIÈNE conformes à la norme DIN 3760, les roulements de première qualité et la finition couleur aluminium font de ce produit la meilleure alternative sur le marché.



Position de montage du motoreducteur

Lors de l'installation d'un motoreducteur, il est essentiel de respecter certaines directives pour assurer un fonctionnement optimal :

Assurez-vous de le fixer solidement sur une surface plane pour éviter les vibrations et les tensions indésirables.

En cas de charges irrégulières ou de démarrages continus, envisagez l'ajout d'accouplements élastiques, d'embrayages, de limiteurs de couple, etc.

Si le réducteur doit être peint, protégez soigneusement les joints pour prévenir le dessèchement et la perte d'étanchéité.

La mécanisation des pièces sur les arbres de sortie doit respecter les tolérances ISO H7 ou h6 pour l'arbre creux.

Irréversibilité

Il est important de prendre en compte certains facteurs lorsque l'arbre de sortie du motoreducteur cesse de s'entraîner pour être lui-même entraîné.
Étant donné que l'irréversibilité est l'une des caractéristiques de ce type de réducteur à vis sans-fin, il est difficile de garantir son irréversibilité en raison de facteurs extérieurs tels que les vibrations.
Par conséquent, dans les applications exigeant une irréversibilité totale, il est recommandé d'utiliser des freins externes suffisamment puissants pour éviter tout glissement.
Un rendement inférieur à 0.55 est une condition pour que l'irréversibilité se produise, comme indiqué dans le tableau des caractéristiques techniques.
Ce type de motoreducteur est équipé d'une lubrification permanente et ne nécessite aucun entretien.



Lubrification du motoreducteur à vis sans-fin

La lubrification de ce type de motoreducteur est permanente et intégrée en usine, utilisant des huiles raffinées de haute qualité enrichies en produits antioxydants, anti-usure, agents protecteurs du fer, du cuivre et des alliages, avec un niveau de qualité conforme aux normes CLP DIN 51517-3, FZG niveau 12, AP GL-4, USS 224, AGMA 250-04.
Par conséquent, ces réducteurs ne nécessitent aucun entretien.
