Carter de protection machine

À qui s’adressent les carters de protection machine ?

Un carter de protection machine répond à un besoin essentiel dans les ateliers industriels et les environnements de production. Il permet de sécuriser les opérateurs au niveau des zones de coupe, des pièces en rotation et des organes mécaniques exposés. Selon le type de machine et le niveau d’accès nécessaire, le choix du carter influence directement la sécurité, l’ergonomie et la continuité de production.

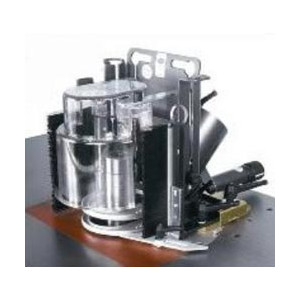

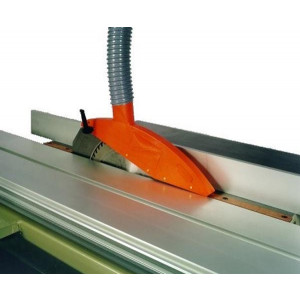

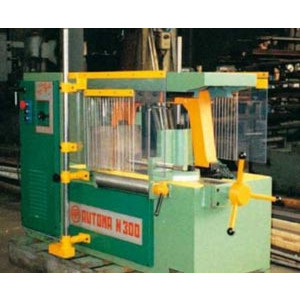

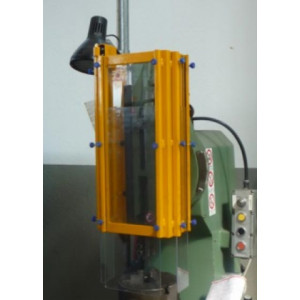

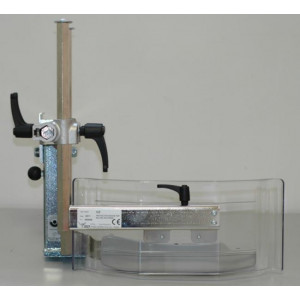

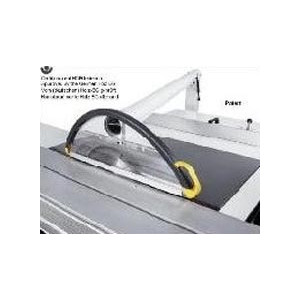

• Ateliers de menuiserie et de fabrication bois : vous utilisez des dégauchisseuses, raboteuses ou machines de coupe nécessitant une protection efficace contre le contact avec les arbres porte-fers et les projections de copeaux pendant les opérations d’usinage.

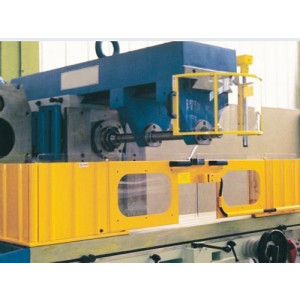

• Ateliers de mécanique et d’usinage : vous cherchez à protéger les zones de rotation des perceuses, fraiseuses ou machines-outils afin de limiter les risques d’accrochage, de projection de copeaux métalliques et d’exposition des opérateurs aux parties mobiles.
• Responsables maintenance industrielle : vous devez remplacer des protections détériorées ou adapter certains postes de travail aux exigences de sécurité internes et aux contrôles réglementaires liés aux équipements industriels.
• Services HSE et prévention des risques : vous recherchez des solutions permettant de réduire les accidents liés aux points de pincement, aux organes mécaniques accessibles et aux interventions réalisées à proximité des machines en fonctionnement.
• Constructeurs et intégrateurs de machines : vous avez besoin de carters sur mesure capables de s’adapter aux dimensions spécifiques d’un équipement, tout en conservant l’accès aux réglages, à la maintenance et au contrôle visuel des opérations.

Comment choisir un carter de protection machine ?

Pour choisir un carter de protection machine, commencez par identifier précisément la zone dangereuse à sécuriser et les contraintes d’utilisation de votre machine. Une protection mal dimensionnée ou peu adaptée peut gêner les opérations de réglage, ralentir la production ou limiter la visibilité de l’opérateur.

Premier critère, le type de machine à protéger :

• Pour une dégauchisseuse ou une raboteuse, privilégiez un carter couvrant efficacement l’arbre porte-fers tout en permettant le passage des pièces de bois pendant l’usinage.

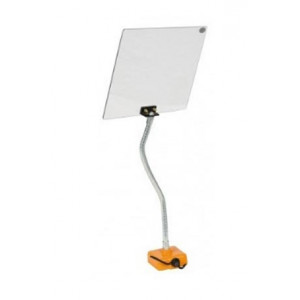

• Pour une perceuse ou une machine de perçage, choisissez une protection transparente avec écran anti projection afin de conserver une bonne visibilité sur la zone de travail.
• Pour des équipements spécifiques ou des lignes de production complexes, un carter sur mesure permet d’épouser précisément les dimensions et mouvements de la machine.

Deuxième critère, les dimensions et la zone de couverture :

• Sur une dégauchisseuse, la largeur du carter doit correspondre à la capacité utile de travail, par exemple entre 515 et 755 mm selon la machine équipée.

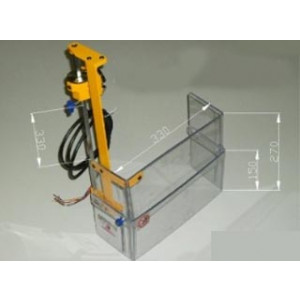

• Pour une perceuse, le diamètre et la hauteur de protection doivent couvrir efficacement la zone de rotation, notamment avec des dimensions comme Ø170 ou Ø230 mm pour des hauteurs de 200 à 300 mm.

Troisième critère, l’accès et l’ergonomie :

• Vérifiez que le carter permet les réglages, changements d’outils et opérations de maintenance sans démontage complexe.
• Des protections articulées, relevables ou transparentes améliorent le confort d’utilisation et facilitent les interventions rapides sur machine.

Quatrième critère, la résistance et l’environnement de travail :

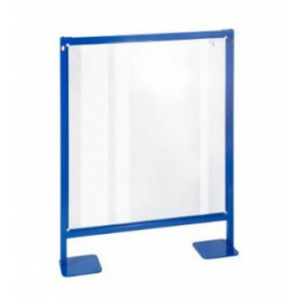

• Dans les ateliers exposés aux projections métalliques ou aux copeaux abrasifs, privilégiez des structures robustes avec écran résistant aux impacts.
• Pour des machines fortement sollicitées, un carter métallique ou renforcé limite l’usure liée aux vibrations et aux manipulations répétées.

Les modèles phares de carters de protection machine disponibles sur Techni Contact

Trois modèles répondent aux principaux besoins en atelier :

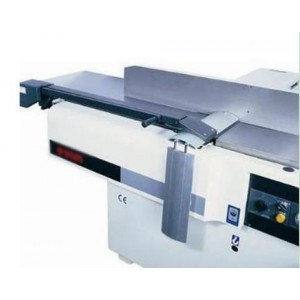

• Le carter de protection pour dégauchisseuse de 515 à 755 mm est conçu pour protéger efficacement les arbres porte-fers lors des opérations de travail du bois. Sa largeur réglable permet de s’adapter à plusieurs capacités de machines tout en conservant un passage fluide des pièces usinées.

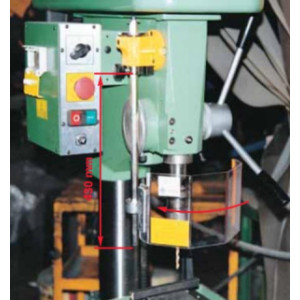

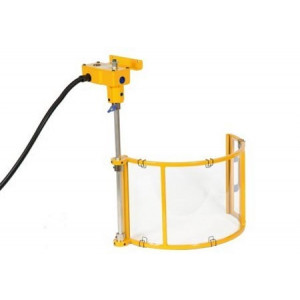

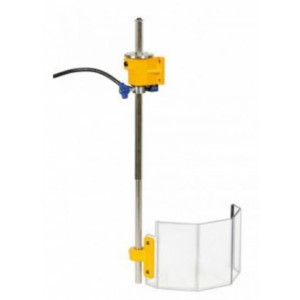

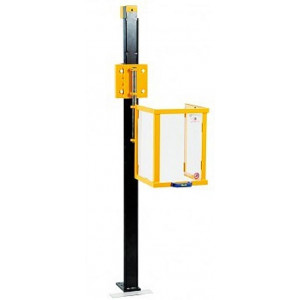

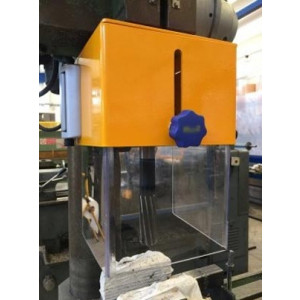

• Le carter de protection pour perceuse avec écran Ø170 ou Ø230 mm répond aux besoins des ateliers de mécanique recherchant une protection transparente contre les projections et les zones de rotation pendant les opérations de perçage.

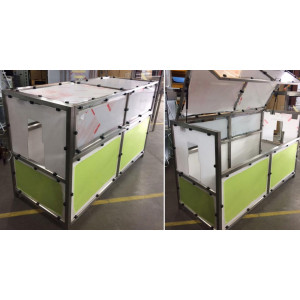

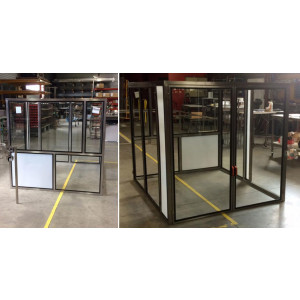

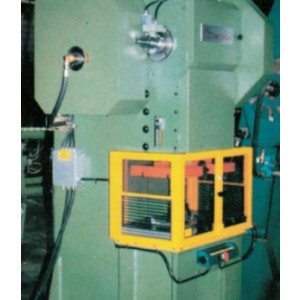

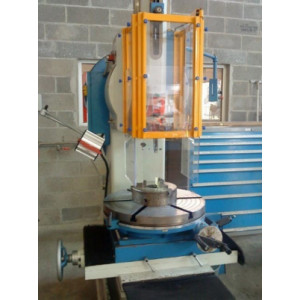

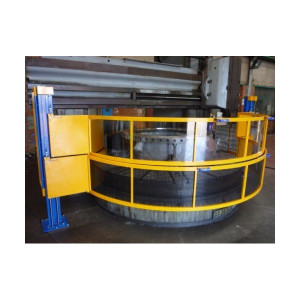

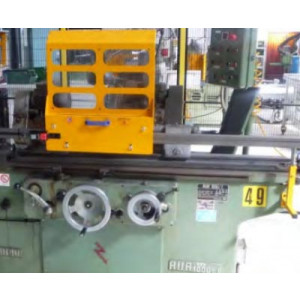

• Le carter de protection machine industrielle sur mesure s’adresse aux équipements spécifiques nécessitant une adaptation complète aux dimensions, aux mouvements et aux contraintes d’accès de la machine.

Là où le modèle pour dégauchisseuse privilégie la couverture des arbres de coupe dans les ateliers bois, la protection pour perceuse apporte davantage de visibilité et de sécurité sur les opérations de perçage, tandis que le carter sur mesure permet de répondre aux configurations industrielles complexes nécessitant une intégration spécifique.

FAQ – Questions fréquentes relatives aux carters de protection machines

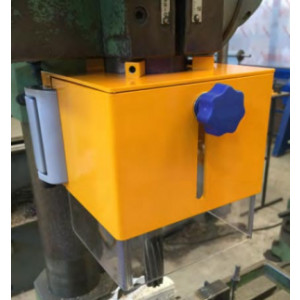

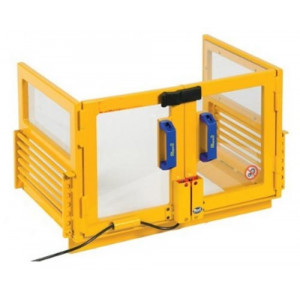

Qu'est-ce qu'un carter de protection asservi (ou avec dispositif de verrouillage) ?

Sur les machines dangereuses, une simple protection mécanique n'est souvent pas suffisante. L'asservissement permet de lier le carter au fonctionnement de la machine :

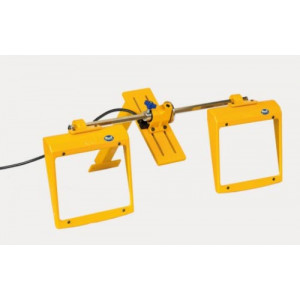

• Sécurité d'ouverture : Si l'opérateur soulève ou ouvre le carter pendant l'usinage, un capteur (micro-contacteur électrique ou RFID) coupe immédiatement l'alimentation du moteur.
• Sécurité de démarrage : Il est impossible de redémarrer la machine tant que le protecteur n'est pas rabattu et verrouillé dans sa position de sécurité.

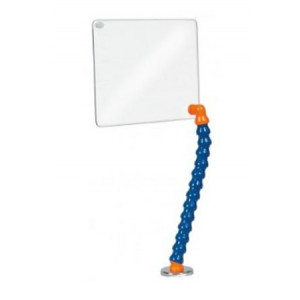

Quel matériau choisir pour la vitre transparente d'un carter de machine-outil ?

Pour conserver la visibilité tout en garantissant la sécurité contre les projections (copeaux, outils brisés), le choix du plastique est primordial :

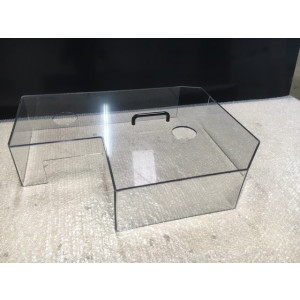

• Le Polycarbonate (PC - type Makrolon ou Lexan) : C'est le matériau obligatoire pour la plupart des machines-outils (tours, fraiseuses). Il est extrêmement résistant aux chocs violents et ne vole pas en éclats.
• Le Polyméthacrylate (PMMA - Plexiglas) : Il résiste mieux aux rayures mais est très cassant. Il ne doit pas être utilisé si des projections lourdes ou à grande vitesse sont possibles.

Quelle est la différence entre un protecteur fixe et un protecteur mobile ?

La norme NF EN ISO 14120 distingue deux grandes familles de protecteurs selon les besoins d'intervention :

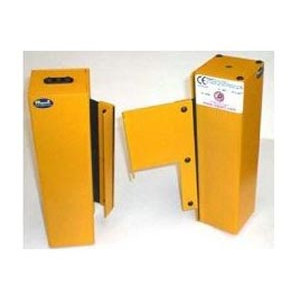

• Le carter fixe : Il est maintenu en place par des fixations (vis, boulons) nécessitant obligatoirement un outil pour être démonté. Il est réservé aux zones de transmission (courroies, engrenages) qui ne nécessitent pas d'accès pendant la production.

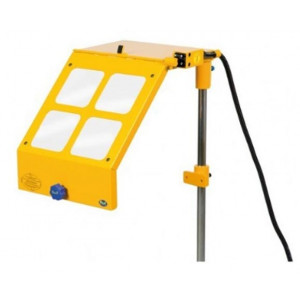

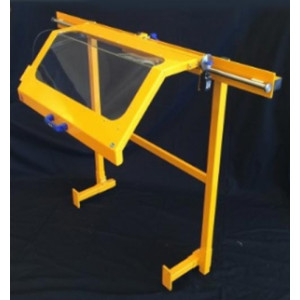

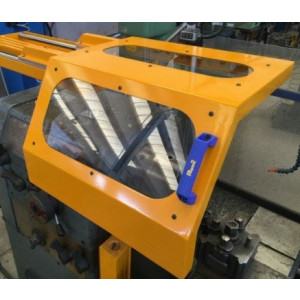

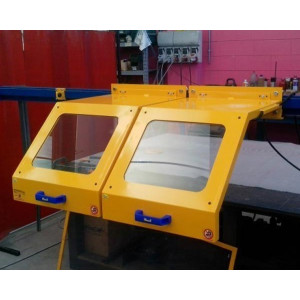

• Le carter mobile : Il peut être ouvert sans outil (monté sur charnières ou glissières). Il est utilisé pour les zones de travail nécessitant un accès fréquent (chargement de pièce, réglage) et doit généralement être asservi.

Peut-on mettre en conformité une machine-outil ancienne avec un nouveau carter ?

Oui, c'est même une obligation légale pour l'employeur (selon le Code du Travail) de maintenir ses équipements de travail en conformité avec les règles de santé et de sécurité. Le "rétrofit" de sécurité implique souvent de :

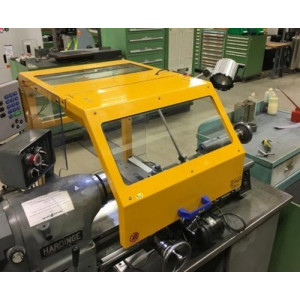

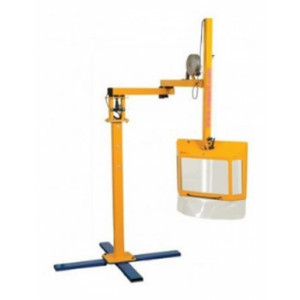

• Remplacer les anciens écrans opaques ou rayés par des protecteurs transparents modernes.

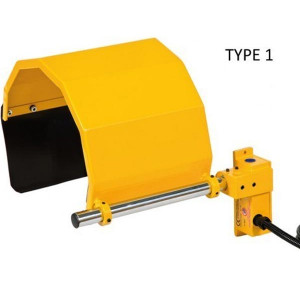

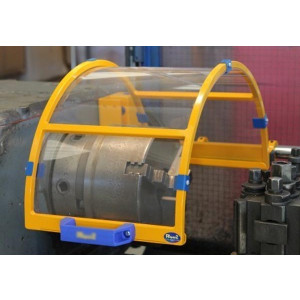

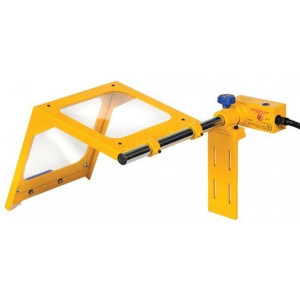

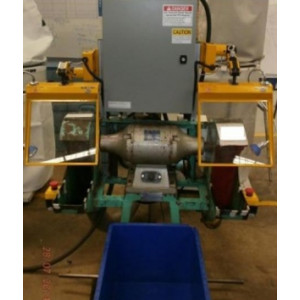

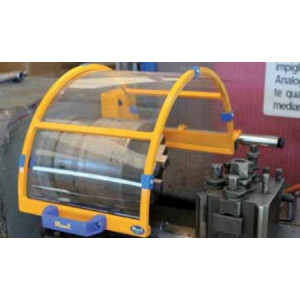

• Ajouter des carters avec micro-rupteurs de sécurité sur les mandrins de tours ou de perceuses à colonne.
• Sécuriser les pédales de commande et les arrêts d'urgence.

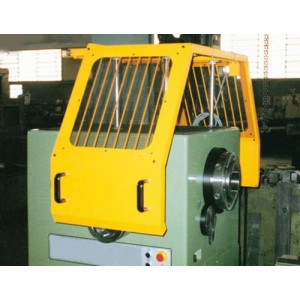

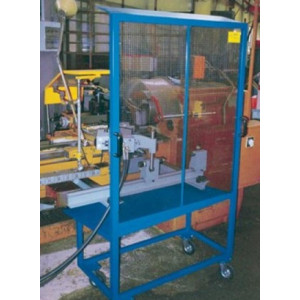

Comment calculer la distance de sécurité pour positionner un carter grillagé ?

Si la protection n'est pas pleine mais perforée ou grillagée, sa distance par rapport à la zone dangereuse est régie par la norme NF EN ISO 13857. Le calcul dépend de la taille des ouvertures :

• Si la maille permet de passer un doigt (ouverture > 12 mm), le carter doit être éloigné d'au moins 120 mm du danger.
• Si la maille permet de passer la main (ouverture > 40 mm), la distance de sécurité grimpe à 850 mm pour empêcher l'opérateur d'atteindre la zone de coupe.

L'installation d'un carter sur mesure annule-t-elle le marquage CE de la machine ?

L'ajout d'une protection pour améliorer la sécurité ne constitue généralement pas une "modification substantielle" nécessitant une nouvelle certification CE globale de la machine, à condition de :

• Ne pas modifier la fonction principale de l'équipement.
• Ne pas introduire de nouveaux risques (par exemple, un carter trop lourd qui déséquilibrent la machine).
• S'assurer que le système d'asservissement ajouté est correctement intégré au circuit de commande (avec un relais de sécurité adapté).

Comment nettoyer l'écran transparent d'un carter sans l'opacifier ?

Les écrans en polycarbonate sont sensibles aux agressions chimiques et aux rayures. Pour conserver une visibilité parfaite et ne pas fragiliser la matière, il faut :

• Utiliser : De l'eau savonneuse tiède, un détergent neutre et un chiffon doux en microfibre.
• Bannir formellement : Les solvants (acétone, diluants), les produits alcalins, les brosses dures ou le grattage à sec, qui créent des micro-fissures et rendent l'écran opaque (crazing).

Un carter de protection standard protège-t-il contre les brouillards d'huile ?

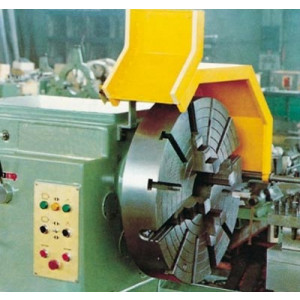

Non. Un carter classique (protecteur de mandrin ou écran escamotable) est conçu pour arrêter les copeaux solides et limiter les contacts mécaniques. Pour gérer les fluides, il faut :

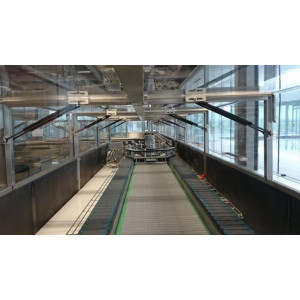

• Des carénages intégraux (cabines) complètement étanches.
• Un raccordement à un système d'aspiration et de filtration spécifique pour évacuer les vapeurs toxiques ou inflammables générées par les liquides de coupe à haute pression (notamment sur les centres d'usinage CNC).

Quelles sont les obligations de maintenance pour les protecteurs de machines ?

L'employeur doit garantir le bon fonctionnement des dispositifs de sécurité dans le temps. Le plan de maintenance préventive doit inclure :

• Le contrôle du bon état mécanique (absence de fissures sur les écrans en polycarbonate, qui perdent leur résistance aux chocs avec le vieillissement et l'exposition aux UV ou aux fluides de coupe).
• La vérification de la fixation des charnières et des supports.
• Le test périodique des capteurs de sécurité (asservissement) pour s'assurer que la machine s'arrête bien à l'ouverture.

Quelles informations fournir pour commander un carter industriel sur mesure ?

Pour concevoir un carter parfaitement adapté aux contraintes d'une machine spécifique, le bureau d'études aura besoin des éléments suivants :

• La marque, le modèle et les plans (ou photos détaillées) de la machine à sécuriser.
• La description des opérations réalisées et de la fréquence d'accès nécessaire pour l'opérateur (réglage, nettoyage, chargement manuel ou robotisé).
• Les risques spécifiques à bloquer : type de projection, vitesse de rotation, présence de fluides chimiques, ou contraintes de température.
