Tête de lavage

À qui s’adressent les têtes de lavage ?

Une tête de lavage répond aux besoins des sites industriels qui doivent nettoyer l’intérieur de cuves, réservoirs ou équipements de process sans démontage manuel. Le choix du système dépend principalement du niveau d’encrassement, du volume des installations et de la fréquence des cycles de nettoyage.

• Industries agroalimentaires : vous devez éliminer rapidement les résidus de sirops, huiles, produits laitiers ou préparations alimentaires dans des cuves de stockage ou de fabrication. Une tête de lavage rotative permet de couvrir uniformément les parois internes tout en limitant la consommation d’eau.
• Industries chimiques : vous manipulez des produits susceptibles de générer des dépôts, cristallisations ou résidus corrosifs. Les systèmes à jet rotatif facilitent le décapage des zones difficiles d’accès grâce à une pression et une énergie d’impact plus élevées.
• Industries pharmaceutiques et cosmétiques : vous recherchez des cycles de nettoyage répétables pour sécuriser les procédures de nettoyage en place et réduire les risques de contamination croisée entre productions.
• Exploitants de cuves et réservoirs industriels : vous souhaitez automatiser les opérations de lavage afin de réduire les temps d’arrêt de production et limiter les interventions manuelles dans les espaces confinés.
• Responsables maintenance et qualité : vous cherchez à standardiser les performances de nettoyage tout en maîtrisant les consommations d’eau, les temps de cycle et l’efficacité des procédures de rinçage.

Comment choisir une tête de lavage ?

Pour choisir une tête de lavage adaptée, commencez par analyser le volume de la cuve, la nature des résidus à éliminer et la pression disponible sur votre installation. Un modèle sous-dimensionné risque de laisser des zones non couvertes, tandis qu’un débit excessif peut augmenter inutilement la consommation d’eau et d’énergie.

Premier critère, le type de nettoyage recherché :

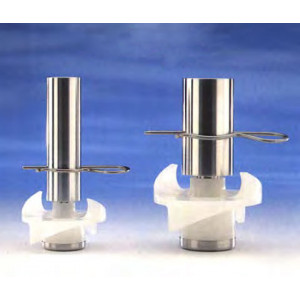

• Pour des résidus légers ou des opérations de rinçage fréquentes, une tête de lavage rotative standard assure une couverture homogène avec une consommation maîtrisée.
• Pour des dépôts collants, cristallisés ou fortement incrustés, privilégiez une tête à jet rotatif générant une énergie d’impact plus élevée sur les parois internes.

Deuxième critère, le débit et la pression :

• Pour des petites cuves ou des installations compactes, un débit de 5,5 L/min à 3 bar reste adapté tout en limitant les consommations d’eau.
• Pour des cuves industrielles de grand volume, un débit pouvant atteindre 300 L/min à 3 bar permet de maintenir une couverture efficace sur toute la surface interne.
• Vérifiez également la stabilité de la pression disponible afin de garantir une rotation régulière des buses pendant le cycle de lavage.

Troisième critère, les dimensions et la couverture :

• Le diamètre de la buse influence directement la portée et l’énergie du jet. Une buse de Ø10 mm convient aux petits volumes et aux lavages ciblés.
• Pour des installations plus importantes, une buse de Ø39 mm augmente le débit et améliore la couverture sur les grandes cuves.

Quatrième critère, l’environnement de production :

• Dans les industries agroalimentaires ou pharmaceutiques, privilégiez des matériaux compatibles avec les protocoles de nettoyage en place et les contraintes d’hygiène industrielle.
• Si les cycles de lavage sont fréquents, vérifiez la résistance mécanique des composants rotatifs afin de limiter les opérations de maintenance.

Les modèles phares de têtes de lavage disponibles sur Techni Contact

Deux modèles illustrent les principaux besoins rencontrés dans les installations industrielles :

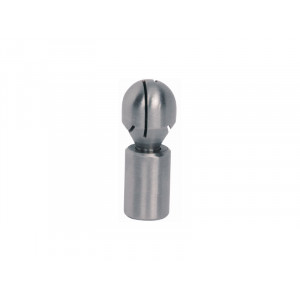

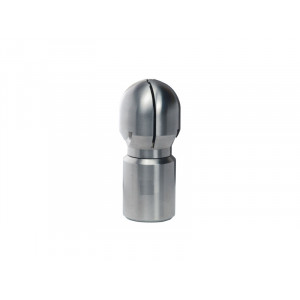

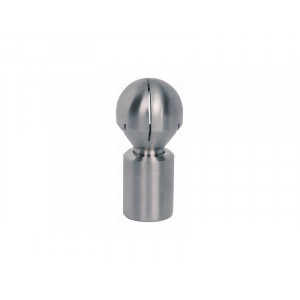

• La tête de lavage rotative avec buse Ø10 mm et débit de 5,5 L/min à 3 bar convient aux installations compactes nécessitant des cycles de rinçage réguliers avec une consommation d’eau réduite. Elle permet de nettoyer efficacement des cuves de petite ou moyenne capacité tout en conservant une bonne couverture interne.

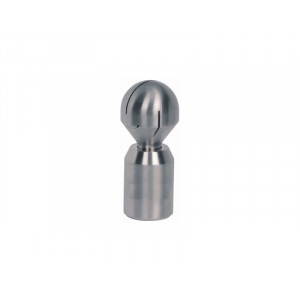

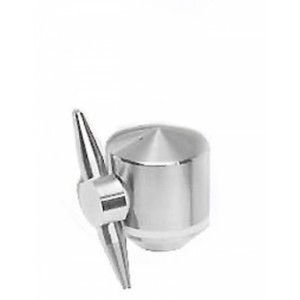

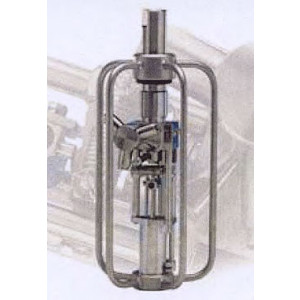

• La tête de lavage à jet rotatif avec buse Ø39 mm et débit de 300 L/min à 3 bar répond davantage aux applications industrielles intensives où l’énergie d’impact des jets devient essentielle pour décoller des résidus épais ou fortement adhérents dans de grandes cuves de process.

FAQ – Questions fréquentes relatives aux têtes de lavage

Qu'est-ce que le système NEP (Nettoyage En Place) ou CIP ?

Le NEP (ou CIP pour Clean In Place en anglais) est une méthode de nettoyage automatisée des installations industrielles. La tête de lavage en est la pièce maîtresse : elle permet de laver l'intérieur des cuves et tuyauteries avec des solutions chimiques et de l'eau chaude, sans avoir à démonter les équipements ni faire entrer d'opérateur dans les espaces confinés.

Quelle est la différence entre une boule de lavage statique et une tête rotative ?

Le choix de la technologie impacte directement l'efficacité et la consommation en eau de votre cycle de lavage :

• La boule de lavage statique : C'est une sphère percée de trous fixes. Elle fonctionne par effet de ruissellement (cascade) sur les parois. Elle consomme beaucoup d'eau et n'offre aucun impact mécanique.
• La tête de lavage rotative : Elle utilise la pression du fluide pour tourner sur elle-même. Les jets créent un impact mécanique (effet de cisaillement) qui racle la paroi, permettant d'éliminer les résidus tenaces tout en réduisant drastiquement la consommation d'eau et de produits chimiques.

Comment éviter les "zones d'ombre" lors du nettoyage d'une cuve ?

Les zones d'ombre sont les surfaces internes masquées par des obstacles (pales d'agitateur, brise-lames, sondes de température) que le jet n'atteint pas directement. Pour y remédier, il faut :

• Installer plusieurs têtes de lavage réparties stratégiquement dans la cuve pour croiser les angles d'impact.
• Privilégier des équipements internes de cuve conçus selon les normes de conception hygiénique (sans recoins ni angles morts).

Quels matériaux exiger pour une tête de lavage en industrie agroalimentaire ou pharmaceutique ?

Dans les secteurs soumis à des normes d'hygiène strictes (FDA, EHEDG, 3-A), les matériaux doivent résister aux produits chimiques corrosifs (soude, acide) et aux températures élevées :

• Pour le corps et les buses : L'acier inoxydable 316L est le standard absolu, avec un polissage de surface très fin (rugosité Ra < 0,8 µm) pour éviter l'accroche bactérienne.
• Pour les joints et paliers : Des polymères de haute performance certifiés contact alimentaire ou USP Classe VI (comme le PTFE, le PEEK ou l'EPDM).

Une tête de lavage peut-elle être certifiée ATEX ?

Oui, et c'est une obligation légale si vous nettoyez des cuves contenant des vapeurs de solvants, des poudres inflammables ou des hydrocarbures. Une tête certifiée ATEX se caractérise par :

• Une conception antistatique empêchant l'accumulation d'électricité statique due au frottement du liquide sous pression.
• Une mise à la terre rigoureuse du dispositif et une limitation stricte des vitesses de rotation.

Comment s'effectue le raccordement de la tête de lavage sur la tuyauterie ?

Le mode de fixation au bout de la canne d'alimentation dépend de vos contraintes de maintenance et de sécurité sanitaire :

• Raccord par goupille (clip) : Permet un démontage ultra-rapide à la main pour l'inspection visuelle. C'est le standard en agroalimentaire.
• Raccord fileté / taraudé : Solution robuste pour les applications chimiques générales, mais à éviter en hygiène pure car le filetage est une zone de rétention bactérienne.
• Raccord soudé : Fixation définitive garantissant une hygiène totale (aucun interstice), privilégiée dans l'industrie pharmaceutique.

Qu'est-ce que le test à la riboflavine pour valider un lavage de cuve ?

C'est la méthode de référence (souvent exigée en pharmacie et cosmétique) pour valider l'efficacité de la couverture des jets. La procédure est la suivante :

• On pulvérise une solution de riboflavine (vitamine B2, inoffensive et très fluorescente) sur toutes les parois et obstacles de la cuve.
• On lance un cycle de lavage court avec la tête rotative.
• On inspecte l'intérieur de la cuve avec une lampe à rayons UV : toute trace fluorescente restante indique une zone mal nettoyée qu'il faudra corriger.

Quels sont les signes d'usure d'une tête de lavage rotative ?

La perte d'efficacité d'un NEP est souvent liée à l'usure mécanique de la tête. Les équipes de maintenance doivent être alertées par :

• Une baisse de la vitesse de rotation ou un arrêt complet (souvent dû à l'usure des paliers lisses ou à la présence de débris dans le mécanisme).
• Des chutes de pression importantes sur le circuit.
• Des temps de nettoyage de plus en plus longs pour obtenir le même résultat bactériologique.

Faut-il une pompe spécifique pour alimenter un système de lavage à jet rotatif ?

Oui, contrairement aux boules statiques ou aux petites têtes rotatives qui fonctionnent à basse pression (1 à 3 bars), les têtes à jets rotatifs multidirectionnels nécessitent une forte énergie pour générer leur puissance d'impact. Elles requièrent souvent une pompe de surpression NEP dédiée, capable de délivrer un débit constant sous une pression de 5 à 10 bars.

Un filtre est-il obligatoire en amont de la tête de lavage ?

C'est très fortement recommandé. Les mécanismes de rotation (turbines, engrenages internes) des têtes de lavage ont des tolérances de fabrication extrêmement fines. Si le fluide de lavage est recyclé ou contient des impuretés (tartre, résidus), il faut installer un filtre de ligne (généralement entre 100 et 300 µm) pour éviter le blocage soudain du mécanisme.
