Fraiseuse à copier

Qu’est-ce qu’une fraiseuse à copier ?

La fraiseuse à copier est une machine-outil utilisée pour reproduire des formes en 3D sur des matériaux tels que le bois, le métal ou le plastique. Elle fonctionne par le principe du fraisage, où une fraise rotative enlève de la matière suivant un modèle préétabli. Utilisée dans divers domaines comme l'industrie, l'artisanat ou encore le bricolage, elle permet de réaliser des pièces de haute précision. Les principaux utilisateurs sont les professionnels du secteur manufacturier, les menuisiers et les passionnés de modélisme, qui apprécient sa polyvalence et son rendement précis.

Comment fonctionne une fraiseuse à copier ?

Le bâti : C'est le squelette de la machine, généralement fait de fonte, qui assure la stabilité et la robustesse de l'ensemble.

La table de travail : C'est sur cette surface que la pièce à usiner est fixée. Elle peut se déplacer dans différents axes (X, Y et parfois Z) pour permettre le fraisage.

La broche : C'est l'élément qui tient et fait tourner la fraise (l'outil de coupe). Elle peut tourner à différentes vitesses, selon les besoins de l'opération.

La fraise : C'est l'outil de coupe. Il existe différents types de fraises selon le matériau à usiner et le type de coupe à réaliser.

Le gabarit (ou modèle) : C'est la forme à reproduire. Il est fixé sur la machine à proximité de la pièce à usiner.

Le système de copiage : Composé d'une pointe de traçage qui suit le contour du gabarit, il guide la fraise pour reproduire la forme sur la pièce à usiner.

Le système de contrôle : Il comprend les commandes pour régler la vitesse de rotation de la broche, le mouvement de la table de travail, etc.

Exemple : créer une plaque de bois en forme de cœur. Vous fixez un gabarit en forme de cœur sur la machine, ainsi que votre plaque de bois sur la table de travail. La pointe de traçage suit les contours du gabarit en forme de cœur, tandis que la fraise enlève le surplus de bois sur votre plaque pour créer la même forme.

Quels types de matériaux peut-on traiter avec une fraiseuse à copier ?

Bois : Elles sont utilisées dans la menuiserie pour reproduire des motifs complexes sur des meubles, des portes ou des ornements. Par exemple, un artisan l’utilise pour créer une série de chaises avec un motif de dossier identique.

Métaux : Elles travaillent également des métaux, y compris l'acier, l'aluminium, le cuivre et d'autres.

Plastiques : Les plastiques, y compris les composites et les résines, sont également usinés.

Autres matériaux : Elle peut également travailler des matériaux plus spécifiques comme la céramique, certains types de verre, ou même des matériaux durs comme l'ébène.

Quelles sont les applications des fraiseuses à copier ?

Industrie de l'automobile : Elles sont utilisées pour la fabrication de pièces automobiles, comme les engrenages, les bielles ou les pistons, grâce à leur précision inégalée.

Menuiserie : Elles permettent de reproduire des motifs complexes sur des meubles en bois, comme des sculptures détaillées ou des moulures.

Industrie aérospatiale : Pour la fabrication de pièces de moteurs d'avions, elles sont privilégiées pour leur exactitude.

Construction : Des éléments architecturaux tels que les moulures ou les colonnes sont facilement reproduits avec ces machines.

Modélisme : Les passionnés de modèles réduits les utilisent pour reproduire des pièces en miniature avec une grande précision.

Joaillerie : Dans la création de bijoux, elles sont employées pour tailler des motifs complexes et détaillés.

Quels sont les différents types de fraiseuses à copier ?

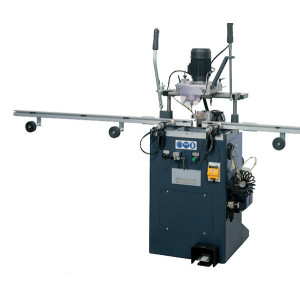

Fraiseuse à copier manuelle : C'est le type le plus basique, où l'opérateur contrôle manuellement le mouvement de la fraise. Il est utilisé pour des travaux d'artisanat ou de bricolage qui nécessitent une attention particulière.

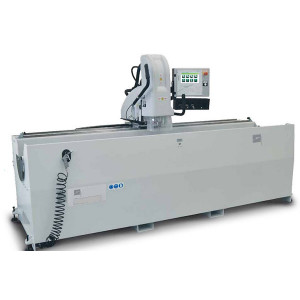

Fraiseuse à copier numérique (ou CNC) : Elle utilise un ordinateur pour contrôler le mouvement de la fraise. Les modèles à copier sont créés numériquement et la machine les suit avec précision. Cela les rend idéales pour des productions à grande échelle ou pour des travaux nécessitant une précision extrême.

Fraiseuse à copier à portique : La fraise est suspendue à un portique qui se déplace au-dessus de la pièce à usiner. Ce système permet de travailler sur de grandes pièces et est souvent utilisé dans l'industrie de la construction.

Fraiseuse à copier à tourelle : Elle dispose d'une tourelle qui permet de positionner la fraise à différents angles, ce qui offre une grande flexibilité de fraisage.

Quelles sont les différentes fraises des fraiseuses à copier ?

Fraises cylindriques : Elles sont idéales pour l'enlèvement de matière rapide et la coupe de rainures droites. Elles sont souvent utilisées pour le dégrossissage.

Fraises coniques : Elles sont utilisées pour créer des rainures ou des cavités coniques.

Fraises sphériques : Elles sont utilisées pour les travaux de finition et peuvent créer des surfaces courbes ou sphériques sur la pièce à usiner.

Fraises toriques : Avec une forme de tore, elles sont utilisées pour les usinages de finition sur des surfaces incurvées.

Fraises à bout carré : Elles sont utilisées pour créer des coupes nettes à angle droit.

Fraises à profil : Elles reproduisent des motifs spécifiques sur la pièce à usiner. Elles sont souvent personnalisées pour répondre aux besoins spécifiques d'un projet.

Quels sont les avantages d’une fraiseuse à copier ?

Précision : Elle peut reproduire des formes complexes avec une précision impressionnante. Que vous souhaitiez reproduire un motif artistique délicat sur un meuble ou une pièce de moteur complexe, ces machines sont capables de le faire avec une précision au millimètre près.

Productivité : Une fois le gabarit installé et les réglages effectués, elle peut produire des pièces en série rapidement. Cela augmente grandement la productivité, particulièrement dans un contexte industriel.

Polyvalence : Ces machines peuvent travailler une grande variété de matériaux, y compris le bois, le métal, le plastique et plus encore, en fonction de la fraise utilisée.

Automatisation : Les fraiseuses à copier numériques (ou CNC) peuvent être programmées pour suivre automatiquement un modèle numérique, ce qui permet de réduire les erreurs humaines et d'augmenter encore la précision et l'efficacité.

Adaptabilité : Grâce à l'utilisation de différents types de fraises et de gabarits, elle est adaptée pour réaliser une multitude de tâches différentes.

Quelle est la précision d’une fraiseuse à copier ?

Fraiseuse à copier manuelle : Ces machines sont contrôlées manuellement, ce qui signifie que la précision dépend en grande partie de l'habileté de l'opérateur. Avec de l'expérience et des soins, une précision de l'ordre de 0,1 mm est possible.

Fraiseuse à copier numérique (ou CNC) : Elles sont contrôlées par ordinateur, ce qui permet une grande précision. Pour les fraiseuses CNC haut de gamme, une précision de l'ordre de 0,01 mm, voire moins, est courante.

Fraiseuse à copier à portique : Leur précision dépend de leur taille. Les grandes machines à portique utilisées dans l'industrie de la construction ont une précision de l'ordre de quelques millimètres, tandis que les plus petites peuvent atteindre une précision de l'ordre de 0,1 mm.

Fraiseuse à copier à tourelle : Ces machines offrent une grande flexibilité de fraisage, elles ont une précision de l'ordre de 0,1 mm avec l'expérience et des soins appropriés.

Quelles sont les différentes fonctionnalités d’une fraiseuse à copier ?

Vitesse de rotation de la fraise : Cette option permet de régler la vitesse à laquelle la fraise tourne. Une vitesse plus élevée permet une coupe plus rapide, mais provoque une usure plus rapide de la fraise. Une vitesse plus basse est appropriée pour les matériaux plus durs.

Profondeur de coupe : Cette configuration détermine à quelle profondeur la fraise pénètre dans le matériau. Elle doit être ajustée en fonction du type de matériau et de l'épaisseur de la coupe désirée.

Taux d'avance du matériau : Il est possible de réguler la vitesse à laquelle le matériau est alimenté vers la fraise. Un taux d'avance élevé permet une coupe plus rapide, mais peut également augmenter le risque d'erreurs ou d'endommagement de la fraise ou du matériau.

Type de fraise : Les fraiseuses à copier peuvent utiliser différents types de fraises, chacune adaptée à un type de matériau ou à une forme de coupe spécifique. Le choix de la fraise dépend du travail à réaliser.

Position du gabarit : Le gabarit, qui guide la fraise pour créer la forme désirée, peut être positionné de différentes manières. Le réglage de la position du gabarit dépend de la forme que vous souhaitez obtenir.

Comment choisir une fraiseuse à copier ?

Usage prévu : Si vous comptez l'utiliser pour des travaux de précision sur de petits objets, une machine compacte et précise sera idéale. Si vous comptez l'utiliser pour des travaux à grande échelle, vous aurez besoin d'une machine plus grande et plus robuste.

Matériaux : Si vous travaillez principalement le bois, une machine dédiée à la menuiserie est la meilleure option. Si vous travaillez une variété de matériaux, y compris des métaux, une machine plus polyvalente est nécessaire.

Précision : Pour des travaux de haute précision, une fraiseuse à copier CNC avec une haute précision est recommandée. Pour des travaux plus grossiers, une machine manuelle ou semi-automatique peut suffire.

Budget : Elles varient en prix de quelques centaines à plusieurs milliers d'euros. Assurez-vous de choisir une machine qui convient à votre budget tout en répondant à vos besoins.

Espace : Assurez-vous de choisir une machine qui s'intègre confortablement dans votre espace de travail sans entraver vos mouvements.

Quels sont les critères de sécurité à respecter avec une fraiseuse à copier ?

Formation : Assurez-vous d'être correctement formé et familiarisé avec le fonctionnement de la machine avant de l’utiliser. Il existe différents instituts techniques et centres de formation proposant des cours qui couvrent la théorie de base, les pratiques de sécurité ainsi qu’une expérience pratique de la machine. Vous pouvez également suivre des cours en ligne pour apprendre à votre rythme.

Protection personnelle : Portez toujours des équipements de protection individuelle, tels que des lunettes de sécurité pour protéger vos yeux des copeaux de matériau, des gants pour protéger vos mains, et des protecteurs d'oreilles pour réduire le bruit.

Vérification de la machine : Assurez-vous que la machine est en bon état de fonctionnement. Vérifiez que toutes les pièces sont correctement fixées et que les fraises sont affûtées et en bon état.

Zone de travail : Maintenez votre zone de travail propre et organisée. Les copeaux de matériau doivent être régulièrement enlevés pour prévenir les incendies et les accidents de glissement.

Procédures d'urgence : Soyez au courant des procédures d'urgence en cas d'accident. Cela inclut la localisation et l'utilisation des extincteurs, des interrupteurs d'arrêt d'urgence et des trousses de premiers secours.

Manipulation sécurisée du matériau : Manipulez toujours le matériau à usiner avec précaution. Ne forcez jamais le matériau contre la fraise et gardez toujours vos mains à une distance sécuritaire de celle-ci.

Entretien régulier : Réalisez régulièrement l'entretien de la machine, comme le nettoyage, l'affûtage des fraises, et la vérification des différents éléments de sécurité.

Comment installer une fraiseuse à copier ?

Emplacement : L'endroit doit être stable, plat et suffisamment spacieux pour permettre un mouvement libre autour de la machine. Il doit également être bien éclairé et ventilé.

Positionnement : Assurez-vous qu'elle est bien stable et qu'elle ne bouge pas lors de l'utilisation.

Raccordement électrique : Raccordez la machine à une prise de courant appropriée, en respectant les indications du manuel d'utilisation. Il est important de vérifier que le circuit électrique est capable de supporter la charge de la machine pour éviter toute surcharge.

Installation des fraises : Installez la fraise appropriée dans la machine en suivant les instructions fournies. Veillez à bien serrer la fraise pour éviter qu'elle ne se desserre pendant l'utilisation.

Réglage de la machine : Réglez la machine selon les exigences de votre travail. Cela inclut le réglage de la profondeur de coupe, de la vitesse de rotation de la fraise, et de la position du gabarit.

Test de la machine : Effectuez un test de fonctionnement pour vous assurer que la machine est correctement installée et fonctionne comme prévu.

Comment entretenir une fraiseuse à copier ?

Nettoyage régulier : Enlevez les copeaux de matériau et la poussière de la machine après chaque utilisation. Un aspirateur d'atelier peut être utile pour cette tâche. Nettoyez également la fraise et vérifiez qu'aucun débris n'est coincé.

Vérification de l'état de la fraise : Inspectez régulièrement la fraise pour détecter toute usure ou dommage. Une fraise émoussée ou endommagée affecte la qualité de la coupe et cause une surcharge de la machine.

Lubrification : Certaines parties de la machine, comme les guides et les axes, nécessitent une lubrification régulière pour assurer un mouvement fluide. Utilisez le lubrifiant recommandé par le fabricant.

Vérification des connexions électriques : Vérifiez périodiquement les câbles d'alimentation et les connexions pour détecter tout signe de dommage ou d'usure. N'utilisez jamais une machine avec un câble d'alimentation endommagé.

Inspection de la sécurité : Assurez-vous que toutes les caractéristiques de sécurité de la machine, comme les interrupteurs d'arrêt d'urgence et les gardes, fonctionnent correctement.

Maintenance préventive : Consultez le manuel d'utilisation pour les recommandations du fabricant concernant la maintenance préventive. Cela peut inclure le remplacement périodique de certaines pièces.

Quelles sont les erreurs à éviter lors de l'utilisation d'une fraiseuse à copier ?

Négliger la sécurité : Ne jamais négliger les mesures de sécurité est primordial. Cela comprend le port d'équipements de protection individuelle (EPI) tels que des lunettes de protection, des gants et des protecteurs auditifs, et l'utilisation correcte des gardes et des interrupteurs d'arrêt d'urgence.

Utiliser une fraise inappropriée : Utiliser une fraise inadaptée à votre matériau ou à la forme que vous voulez réaliser endommage la fraise, le matériau et même la machine. Assurez-vous de toujours utiliser la fraise correcte pour le travail.

Forcer la machine : Pousser le matériau trop rapidement ou forcer la machine à couper plus profondément qu'elle n'est conçue pour le faire endommage la fraise et surcharger la machine.

Négliger l'entretien : Ne pas nettoyer et entretenir régulièrement la machine entraîne une usure prématurée et une dégradation des performances.

Ignorer les signes de problèmes : Si vous entendez des bruits inhabituels ou remarquez un changement dans les performances de la machine, n'ignorez pas ces signes. Ils indiquent un problème qui doit être résolu avant que la machine ne soit endommagée.
