Centre d'usinage

A qui s’adressent les centres d’usinage ?

Le centre d’usinage s’adresse aux entreprises qui doivent produire des pièces mécaniques avec une précision répétable, des temps de cycle maîtrisés et un nombre limité de reprises de serrage. Cette machine-outil à commande numérique réalise le fraisage, le perçage, l’alésage, le taraudage, le surfaçage et le contournage sur métaux ou matériaux techniques. Dans un atelier de mécanique, elle permet par exemple d’enchaîner une poche, des perçages et un contour sur une même pièce à partir d’un programme FAO, tout en conservant l’origine pièce et le bridage. Le choix du nombre d’axes dépend de la géométrie à produire : les axes X, Y et Z traitent les faces accessibles par le dessus, tandis que les axes rotatifs limitent les démontages pour usiner plusieurs orientations.

• Ateliers de mécanique générale et sous-traitants : vous réalisez des prototypes, pièces unitaires et petites ou moyennes séries en acier, aluminium, inox ou polymères techniques.
• Fabricants de machines spéciales et bureaux d’études : vous produisez en interne des montages, gabarits, plaques d’interface et composants mécaniques afin de réduire les délais d’itération.
• Outilleurs, moulistes et fabricants de dispositifs : vous usinez des empreintes, électrodes, pièces de forme, éléments de bridage et composants exigeant une bonne qualité de surface.
• Industries aéronautiques, médicales et de précision : vous fabriquez des pièces à tolérances serrées, sous réserve de valider vos procédés de contrôle, de qualification et de traçabilité.
• Laboratoires et prothésistes dentaires : vous fraisez couronnes, bridges, armatures ou restaurations à partir de blocs de zircone, PMMA, cire et matériaux compatibles avec votre chaîne CFAO.

Comment choisir un centre d’usinage ?

Pour choisir un centre d’usinage, partez des pièces et non de la machine. Relevez l’encombrement brut, les tolérances, les matériaux, les volumes annuels, les faces à usiner et les opérations à enchaîner. Ajoutez les dimensions des étaux, montages et outils au volume de la pièce : une course utile annoncée ne correspond pas intégralement à la zone disponible après bridage. Vérifiez également la charge admissible sur table, la hauteur sous broche, l’accès opérateur et l’évacuation des copeaux.

• Choisissez le nombre d’axes selon les reprises : un centre 3 axes convient aux plaques, poches, perçages et pièces prismatiques accessibles par le dessus. Un 4 axes ajoute une rotation de la pièce pour réaliser des perçages radiaux ou plusieurs faces sans desserrage. Un 5 axes, en positionné 3+2 ou simultané, permet d’orienter l’outil ou la pièce pour accéder à des formes complexes et réduire les montages.
• Dimensionnez courses et table : pour l’outillage ou le prototypage de petite dimension, une zone de 457 x 279 x 413 mm peut suffire. Pour des pièces mécaniques plus grandes, choisissez une machine dont la surface de travail couvre la pièce, les mors d’étau et les dégagements d’outil. Les configurations verticales proposées peuvent atteindre 2 000 x 4 000 x 1 000 mm selon modèle.
• Adaptez la broche au matériau : l’acier et l’inox demandent du couple, de la rigidité et un refroidissement efficace. L’aluminium privilégie des vitesses de coupe élevées et une évacuation continue des copeaux. Une broche de 7,5 à 15 kW à 8 000 tr/min répond à de nombreux besoins de fraisage des métaux, tandis qu’une broche à 60 000 tr/min vise des outils de petit diamètre et les matériaux dentaires.
• Évaluez l’automatisation du cycle : un changeur automatique réduit les temps improductifs et sécurise l’enchaînement des opérations. Pour des séries variées, un magasin de 12 outils extensible à 32, un palpage pièce et une sonde outil facilitent les réglages. Vérifiez la compatibilité de la commande avec votre FAO et votre post-processeur, notamment G-code et M-code.

Prévoyez dès l’implantation la gestion du liquide de coupe, des brouillards et des copeaux. Utilisez un crochet ou un outil à manche pour retirer les copeaux, jamais les mains, même machine arrêtée.

Quels sont les modèles phare de centres d’usinage disponibles sur Techni-Contact ?

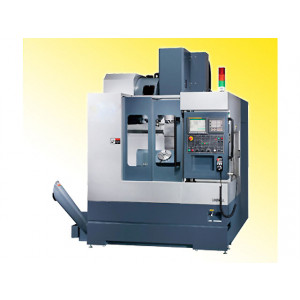

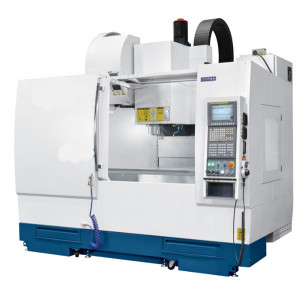

Le centre d’usinage vertical CNC de 3 à 5 axes pour métaux est destiné aux ateliers qui recherchent une machine industrielle évolutive. Sa structure en acier moulé, ses vis à billes de 30 mm, ses guidages prismatiques, sa broche de 7,5 à 15 kW et son changeur de 12 outils extensible à 32 répondent au fraisage de l’acier, de l’aluminium et de l’inox. Les options de quatrième et cinquième axes permettent de faire évoluer la machine vers l’usinage 3D.

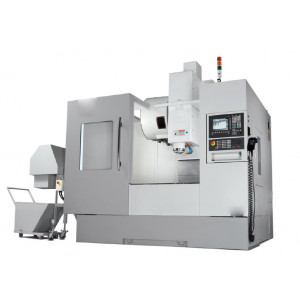

Là où ce modèle privilégie les pièces métalliques de production, le centre d’usinage 4 axes convient aux pièces nécessitant des usinages sur plusieurs faces avec moins de reprises. Le centre compact CNC Tormach 1100MX, avec ses courses de 457 x 279 x 413 mm et sa broche à 10 000 tr/min, est adapté au prototypage, à la formation et aux petites pièces. Enfin, le centre d’usinage dentaire Best Mill à 5 axes répond aux laboratoires CFAO qui recherchent une broche de 3 700 W à 60 000 tr/min pour les restaurations dentaires complexes.

Nos autres rayons pour compléter votre besoin

Pour compléter votre chaîne d’usinage mécanique, un banc de perçage traite efficacement les opérations simples ou de reprise hors centre CNC. Une ébavureuse retire les bavures issues du fraisage, du perçage et du taraudage avant contrôle. Un convoyeur de copeaux automatise l’évacuation des déchets métalliques et réduit les arrêts de nettoyage. Enfin, une cintreuse complète un atelier fabriquant aussi des pièces en tube, profilé ou tôle formée.
