Centre d'usinage vertical axes conversationnelle

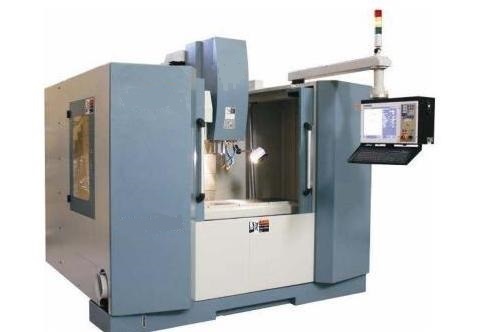

Notre centre d'usinage vertical est une machine-outil verticale équipée d’une commande CNC Centroid M400 offrant un pilotage 3-4 axes conversationnelle.

Cette technologie simplifie vos programmations et accélère la production de pièces simples ou complexes.

Conçu pour le prototypage, l’outillage et les petites ou moyennes séries, ce centre d'usinage CNC réunit puissance, précision et polyvalence pour le fraisage, perçage et alésage.

La rigidité de sa tête monobloc, son changeur 16 outils et ses courses généreuses en font un centre d'usinage vertical industriel fiable pour l’usinage de précision.

Ses points forts :

• Programmation conversationnelle simple et rapide
• Grande rigidité grâce à la tête monobloc
• Courses adaptées aux pièces variées
• Changeur automatique 16 outils
• Idéal pour prototypes et petites séries

Un centre d’usinage vertical dédié à la productivité

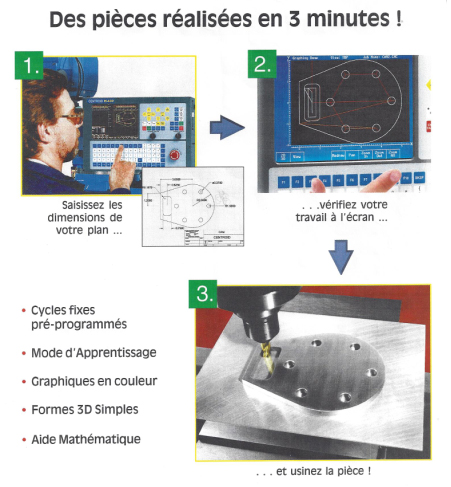

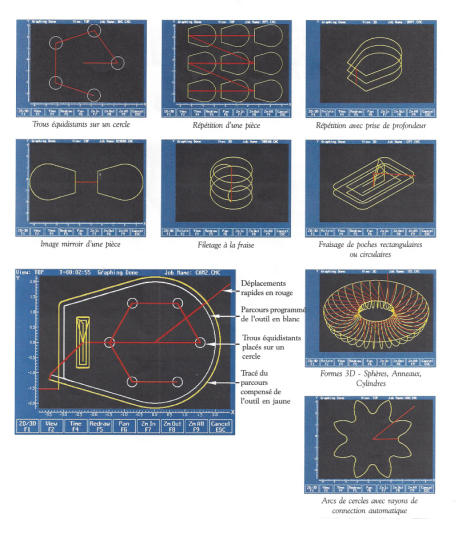

Le centre d'usinage vertical est équipé de la commande CNC Centroid M400, permettant une utilisation en 3-4 axes conversationnelle.

Cette interface intuitive réduit considérablement les temps de programmation et assure une mise en œuvre rapide, idéale pour les ateliers travaillant en petites ou moyennes séries.

La machine offre les performances attendues d’un centre d'usinage CNC moderne, tout en restant simple à prendre en main.

Rigidité mécanique et usinage de précision

La tête monobloc avec roulements classe 7 garantit une stabilité optimale. Les glissières trempées et rectifiées, recouvertes de Turcite B, assurent un mouvement fluide et constant, indispensable pour l’usinage de précision.

La broche BT40, motorisée en 7,5 kW, atteint une vitesse programmable de 60 à 8000 tr/min, avec option 10 000 tr/min.

Ce niveau de performance permet un fraisage, perçage et alésage efficace, équivalent à celui d’une fraiseuse CNC.

Capacités d’usinage :
• Perçage acier Ø 25 mm
• Taraudage M20
• Fraisage 30 cm³/min

Zone de travail large et flexible

La table horizontale d’usinage de 320 x 1270 mm, dotée de 4 rainures en T de 16 mm, permet de fixer solidement vos montages et pièces jusqu’à 500 kg.

Les courses du centre d'usinage 3 axes (évolutif vers 4 axes) offrent une grande liberté d’usinage :

• X : 750 mm
• Y : 400 mm
• Z : 530 mm
• Distance axe broche / glissières Z : 410 mm
• Distance broche / table : 140 à 670 mm

Ces dimensions conviennent parfaitement aux travaux variés, y compris pour les ateliers utilisant un centre d'usinage axes rotatifs.

Équipement complet et changeur automatique

Le changeur type parapluie 16 outils réduit les temps morts et optimise vos séquences d’usinage. La machine intègre de série :

• Préhension pneumatique des outils
• Pompe d’arrosage + bac amovible
• Pulvérisation
• Switch de fin de course X/Y/Z
• Carter de protection intégral sécurisé
• Bacs à copeaux amovibles + douchette
• Éclairage halogène
• Protecteurs métalliques des glissières X/Y/Z

Implantation facile dans l’atelier

Avec un poids de 2900 kg et un encombrement de 2300 x 2000 x 2450 mm, ce centre d'usinage vertical industriel s’intègre facilement dans un environnement de production.

Sa conception robuste, associée à un graissage centralisé automatique, garantit une utilisation fiable et continue.

Disponible en coloris bleu et blanc, il constitue une solution performante pour renforcer votre capacité d’usinage tout en offrant la flexibilité attendue d’un centre d'usinage 5 axes évolutif.
