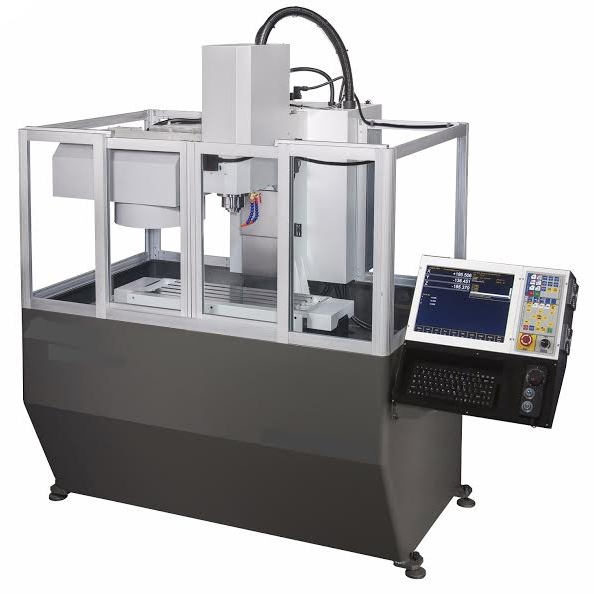

Centre d'usinage pour prototypage et formation professionnelle

Notre centre d’usinage pour prototypage et formation professionnelle est conçu pour répondre aux besoins des centres de formation, des lycées techniques et des unités de recherche et développement.

Ce centre d’usinage pédagogique permet de former efficacement à l’usinage CNC dans un environnement structuré, adapté aussi bien à l’apprentissage qu’au prototypage industriel.


Ce centre d’usinage pour formation professionnelle s’adresse aux établissements souhaitant disposer d’une machine CNC pour prototypage et formation capable de réaliser des travaux pratiques en usinage CNC, la réalisation de pièces unitaires, le prototypage de pièces mécaniques et l’usinage de petites séries.


Ses points forts :

• Centre d’usinage pour apprentissage CNC
• Centre d’usinage CNC pour enseignement technique
• Centre d’usinage CNC pour lycée technique
• Centre d’usinage CNC pour centre de formation

Une machine CNC pensée pour le prototypage et la formation

Ce centre d’usinage pour prototypage est équipé d’une tête rigide avec changeur 8 outils, garantissant une bonne stabilité lors des opérations pédagogiques et de prototypage.

Il permet la réalisation de pièces unitaires et de petites séries, tout en offrant un cadre adapté à l’enseignement technique et à la formation professionnelle.

Son champ d’application couvre la réalisation 2D et 3D de prototypes, d’outillages, de moules et d’électrodes, ainsi que l’usinage de petites séries.

Il constitue une solution cohérente pour les centres de formation et les unités de recherche et développement.

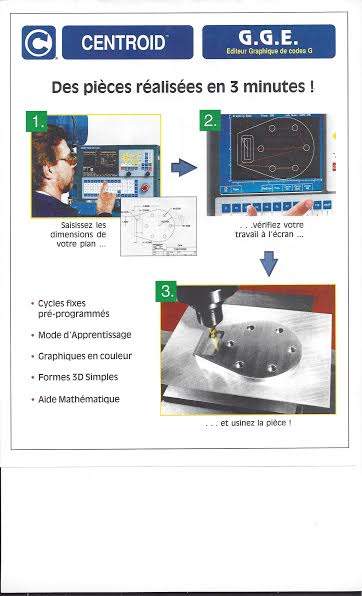

CNC CENTROID conversationnelle pour l’apprentissage

La machine est équipée d’une CNC CENTROID conversationnelle 3, 4 et 5 axes. Cette commande numérique permet une programmation simple et directe, adaptée à l’apprentissage CNC.

Les apprenants peuvent réaliser des pièces basiques comme des pièces plus sophistiquées avec des temps de fabrication courts.

Ce centre d’usinage CNC didactique facilite la compréhension des cycles, des trajectoires et des principes de l’usinage multi-axes, tout en restant proche des environnements industriels rencontrés en entreprise.


Rigidité mécanique et stabilité pour la formation

La tête monobloc équipée de roulements classe 7 apporte une grande rigidité, essentielle pour l’enseignement technique et le prototypage de pièces mécaniques.

Le bâti en fonte Meehanite stabilisée limite les vibrations et garantit des conditions de travail constantes.

Les glissières à patins précontraints sur les trois axes assurent une précision répétable, indispensable pour les travaux pratiques en usinage CNC et la validation des compétences en formation professionnelle.


Capacités techniques adaptées aux centres de formation

La table de 240 x 810 mm, équipée de quatre rainures en T, accepte une charge admissible de 100 kg.

Les courses de 400 mm en X, 240 mm en Y et 300 mm en Z offrent une amplitude suffisante pour le prototypage et la réalisation de pièces unitaires.

La broche à cône BT30, entraînée par un moteur de 2 kW, fonctionne à une vitesse programmable de 60 à 8000 tr/min.

Elle permet le perçage jusqu’au diamètre 12, le taraudage M8 et le fraisage à 10 cm³/min dans l’acier, répondant aux besoins pédagogiques et de formation CNC.


Changeur d’outils 8 positions et équipements de série

Le changeur d’outils type parapluie à 8 positions permet d’aborder les automatismes et les cycles d’usinage utilisés en production.

Il accepte des outils jusqu’à 50 mm de diamètre, 4 kg et 175 mm de longueur.

• Préhension pneumatique des outils
• Pompe d’arrosage avec bac à lubrifiant amovible et pulvérisation
• Switchs de fin de course sur les axes X, Y et Z
• Carter de protection intégral avec sécurité
• Bacs à copeaux amovibles et douchette
• Éclairage halogène et clés de service
• Protecteurs métalliques des glissières X, Y et Z inférieures
• Manuel d’utilisation en français

Une solution complète pour l’enseignement technique et la R&D

Avec un encombrement au sol de 1900 x 1250 x 2020 mm et un poids de 1200 kg, ce centre d’usinage CNC pour formation s’intègre facilement dans un atelier pédagogique ou un centre de recherche.

Sa conception permet la digitalisation de pièces modèles, la gravure ainsi que l’usinage 4 et 5 axes.

Ce centre d’usinage pour formation professionnelle constitue une machine CNC pour prototypage et formation cohérente, pensée pour accompagner durablement l’apprentissage CNC et les besoins des centres de formation et de l’enseignement technique.
