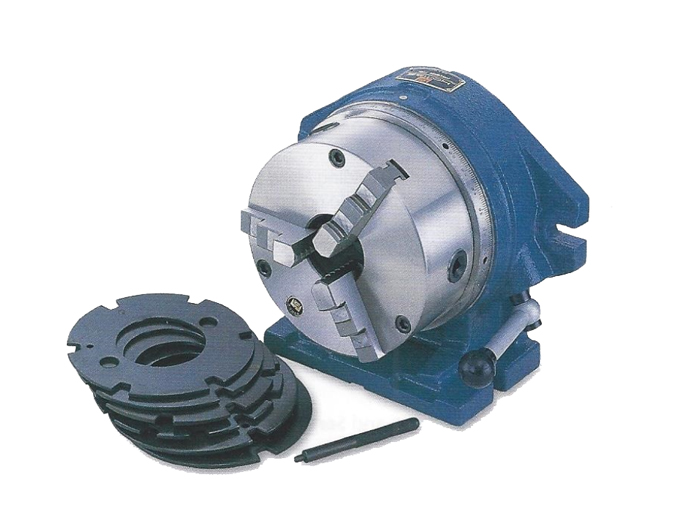

Positionneur rapide horizontal et vertical - Diamètre : 150 - 200 mm

Le positionneur rapide horizontal et vertical est un équipement incontournable pour un usinage de précision.

Ce dispositif permet un positionnement rapide et sans erreur des pièces grâce à son système d'indexation rapide.

Sa simplicité d’utilisation et sa robustesse font de ce diviseur positionneur rapide un excellent choix pour les ateliers de production et les fraiseuses de grande capacité.

Ses principaux bénéfices utilisateurs

• Positionnement rapide et précis des pièces grâce à un système d'indexation rapide.
• Diviseur manuel pour fraiseuse à tête indexable horizontale verticale, offrant une grande flexibilité.
• Précision et fiabilité renforcées par un mandrin 3 mors et des faces d’appui rectifiées.

Ses principaux usages

Idéal pour les machines-outils comme les perceuses, fraiseuses et tours, ce positionneur 2 directions usinage permet de réaliser des opérations d'usinage sur des pièces avec des positions multiples, en facilitant les ajustements rapides grâce à la table d’indexation 2 axes.


Ses points forts

• Positionneur rapide horizontal et vertical avec diviseur mécanique horizontal vertical.
• Mandrin 3 mors fourni pour un maintien sécurisé des pièces.
• Système d'indexation rapide à 24 encoches pour une répartition précise des divisions (2, 4, 6, 8, et 12).
• Diviseur orientable mécanique avec un système de blocage pour une stabilité maximale pendant l'usinage.
• Facile à utiliser avec des options de positionnement manuel et automatique.

Conception robuste et précise

Le positionneur rapide horizontal et vertical est un outil essentiel pour les opérations d'usinage nécessitant des ajustements rapides et précis.

Ce modèle, disponible en diamètres de 150 mm (TYPE CC 6) et 200 mm (TYPE CC 8), est conçu pour offrir une grande flexibilité dans les travaux de positionnement des pièces, qu’elles soient placées horizontalement ou verticalement.


Système d'indexation rapide

L'indexation des pièces se fait en toute simplicité grâce à un disque à 24 encoches rectifiées et un doigt d'indexation ajusté pour un positionnement rapide et sans erreur.

En débrayant simplement le doigt d'indexation et en tournant manuellement le mandrin à la position souhaitée, vous pouvez rapidement fixer la pièce dans la configuration adéquate.

Les masques avec encoches fournis permettent d'effectuer facilement les divisions de 2, 4, 6, 8 ou 12 positions, ce qui est un atout pour des usinages complexes nécessitant une grande précision.


Blocage sécurisé pour un usinage stable

Le système de blocage efficace maintient le mandrin en position stable pendant l’usinage, évitant tout déplacement indésirable qui pourrait altérer la qualité du travail.

Ce diviseur orientable mécanique est donc idéal pour des usinages de haute précision, tout en offrant un gain de temps précieux pour des ajustements rapides.



Options disponibles

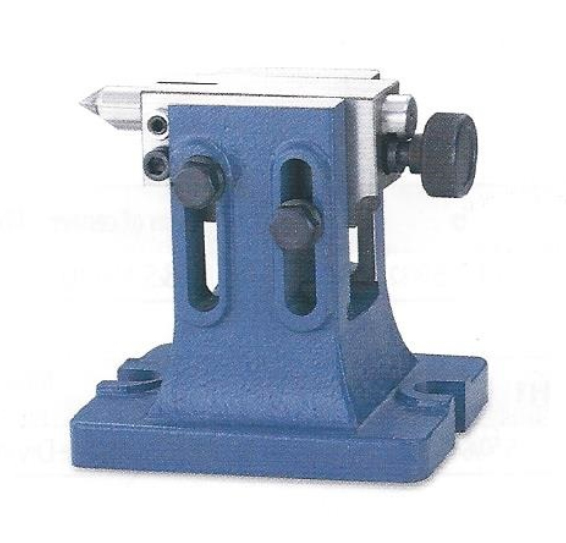

Le contre pointe est une option supplémentaire permettant de sécuriser encore davantage le positionnement de la pièce pour des usinages particulièrement complexes ou délicats.
