Diviseur positionneur rapide horizontal et vertical

Code fiche produit :9617842
Prix sur demande
4/5
Qualité de service garantie



  • Diamètre:150 - 200 mm
  • 2, 4, 6, 8 et 12 divisions
  • 24 encoches rectifiées


Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Imprimer
Partager
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

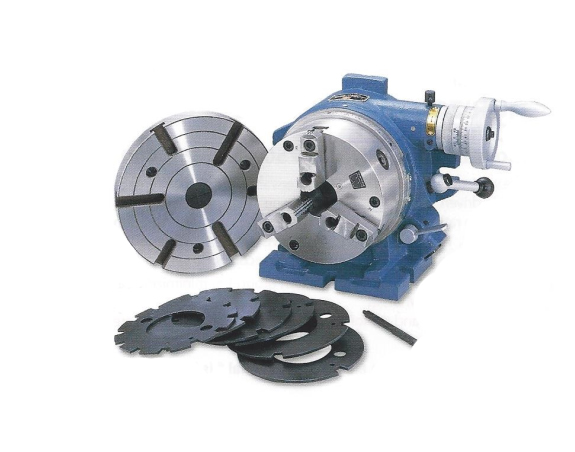

Ce diviseur positionneur rapide horizontal et vertical est idéal pour le positionnement rapide des pièces suivant un angle et axe vertical et horizontal bien précis.

Il est équipé d'un mandrin à 3 mors monoblocs concentriques.

Diviseur et positionneur rapide horizontal et vertical diamètre 150 et 200 mm TYPE CS 6 et CS 8.

Fourni avec un mandrin 3 mors, un plateau rainuré et notice d'utilisation.

Toutes les faces d'appui sont rectifiées finement.

Matériel très précis et robuste.



La rotation est effectuée de 2 façons :

1) Par une roue et vis sans fin de haute précision au rapport 1/90 (1 tour correspond à 4°).
Le volant et le vernier sont gradués en minutes et secondes d'angle ce qui permet d'obtenir des positionnements très précis.

2) Par positionnement rapide en débrayant la vis sans fin, en tournant le mandrin manuellement et en utilisant le système d'indexation rapide composé d'un disque avec 24 encoches rectifiées et du doigt d'indexation ajusté aux encoches.

Des masques avec des encoches sont fournis et permettent des positionnements rapides et sans erreur pour effectuer 2, 4, 6, 8 et 12 divisions.

Un système de blocage très efficace maintien le mandrin ou le plateau en position pendant l'usinage.



Options :

- Alidade et contre pointe.
