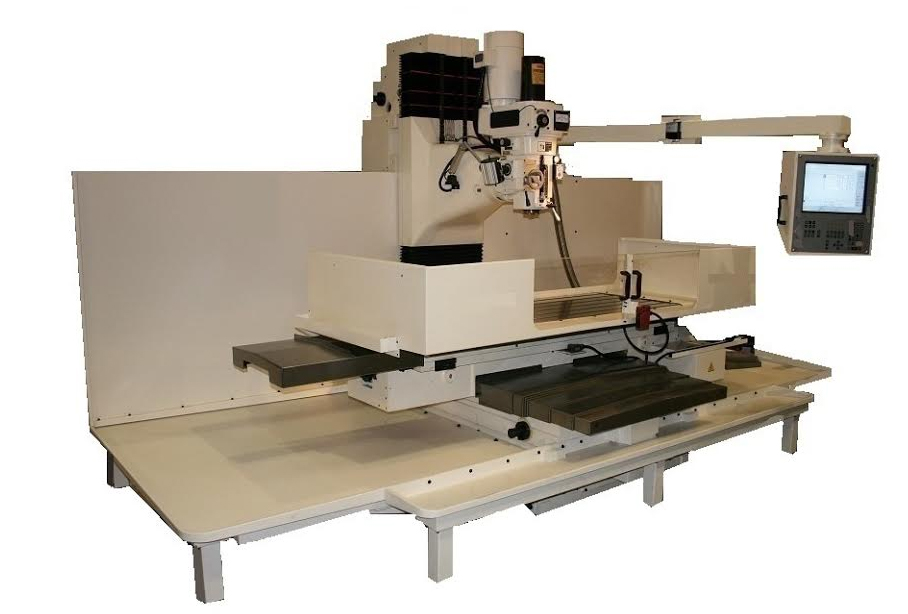

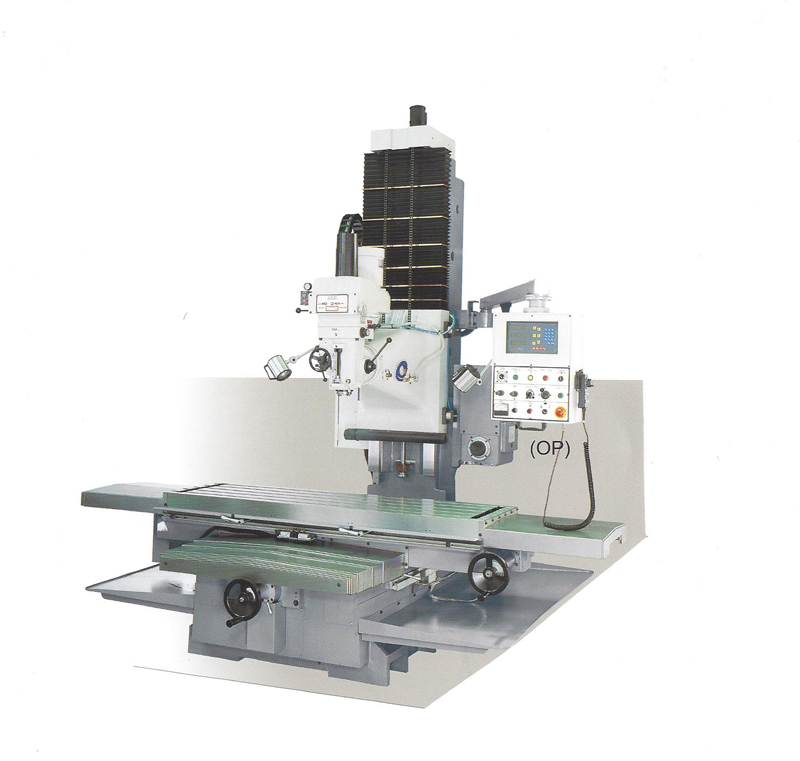

Fraiseuse aléseuse semi-banc fixe de grande capacité

Notre fraiseuse aléseuse semi-banc fixe de grande capacité est conçue pour répondre aux exigences des ateliers industriels confrontés à l’usinage de pièces volumineuses et lourdes.

Cette fraiseuse aléseuse industrielle, de type conventionnel, associe une structure rigide à des capacités de travail élevées, tout en conservant une grande précision d’exécution.

Cette fraiseuse aléseuse conventionnelle s’adresse aux professionnels de la mécanique, de la chaudronnerie, de la fabrication de moules ou des services de maintenance industrielle.

Grâce à sa broche coulissante, sa tête inclinable et ses grandes courses, elle permet de réaliser aussi bien des opérations de fraisage conventionnel que d’alésage de précision sur des pièces de grandes dimensions.

Cette fraiseuse aléseuse lourde se distingue par sa polyvalence, sa stabilité et sa capacité à maintenir une précision constante dans le temps.

Elle trouve naturellement sa place comme fraiseuse aléseuse d’atelier pour les environnements de production exigeants.

Ses points forts :

• Grande capacité de table et courses étendues
• Broche coulissante avec descente automatique à la cote
• Structure rigide adaptée à l’usinage de pièces mécaniques lourdes
• Large plage de vitesses de broche variable
• Configuration évolutive grâce aux nombreuses options

Une fraiseuse aléseuse professionnelle pensée pour les grandes pièces

Cette fraiseuse aléseuse professionnelle de type semi-banc fixe est proposée dans les versions DF5, DF6, DF7 et DF8 MA.

Elle repose sur un bâti en L de conception soignée, garantissant une excellente rigidité lors de l’usinage de grandes pièces.

Les glissières larges, trempées par induction et rectifiées, sont recouvertes de Turcite B sur les axes X, Y et Z afin d’assurer une grande stabilité de déplacement et une précision durable.


Capacité de travail élevée et grandes courses d’usinage

La machine est équipée d’une table de grandes dimensions, disponible en 700 x 1900, 2300, 2800 ou 3300 mm, avec six rainures en T de 18 mm.

Les courses importantes font de cette fraiseuse aléseuse grande course un équipement adapté aux opérations lourdes :

• Course longitudinale X : 1600, 2000, 2500 ou 3000 mm
• Course transversale Y : 800 mm
• Course verticale Z : 650 mm
• Course de broche Z’ : 140 mm

La charge admissible sur la table atteint 1 400 kg, ce qui permet l’usinage de pièces mécaniques lourdes en toute sécurité.


Broche coulissante et tête inclinable pour une grande polyvalence

La tête de fraisage inclinable à ±45° à gauche ou à droite, associée à une broche coulissante, offre une grande liberté de positionnement.

Cette fraiseuse aléseuse universelle permet d’enchaîner des opérations complexes sans démontage fréquent des pièces.

La broche, de diamètre 110 mm avec cône SA 40, est entraînée par un moteur de 10 HP en 220/380 V triphasé.

La vitesse de broche est variable de 70 à 3 800 tr/min sur deux gammes grâce à un variateur électronique, garantissant une adaptation précise aux opérations d’alésage de précision, de perçage ou de fraisage.

La descente de broche est automatique avec arrêt à la cote, avec trois vitesses de descente : 0,04 – 0,08 – 0,12 mm/tr, pour un travail maîtrisé et reproductible.


Performances d’usinage et équipements standards complets

Cette fraiseuse aléseuse de précision permet des capacités de travail élevées : perçage jusqu’à 38 mm, taraudage M30 et fraisage jusqu’à 45 cm³/min.

Le graissage centralisé contribue à la fiabilité de l’ensemble et à la longévité des composants mécaniques.

Les équipements de série incluent une pompe d’arrosage, des sécurités électriques complètes, un carter de protection de table, un frein de broche électromagnétique et un éclairage halogène.

Les avances sont assurées manuellement par manivelles électroniques ou automatiquement sur les axes X, Y et Z par servomoteurs, avec vis à billes et soufflets de protection.


Machine évolutive et adaptée aux besoins spécifiques

Cette fraiseuse aléseuse d’atelier est livrée avec clés de service, notice d’entretien en français et armoire électrique conforme aux normes CE.

Elle est proposée avec de nombreuses options permettant d’adapter la machine à vos besoins : renvoi d’angle, visualisation 3 ou 4 axes, diviseur, étau, serrage pneumatique des outils, cônes, plateau circulaire ou encore cycles automatiques CN.


Avec un poids allant de 6 300 à 9 100 kg selon la version et un encombrement pouvant atteindre 4 500 x 2 500 mm pour une hauteur de 2 415 mm, cette fraiseuse aléseuse industrielle constitue une solution fiable et performante pour les ateliers travaillant sur des pièces de grandes dimensions.
