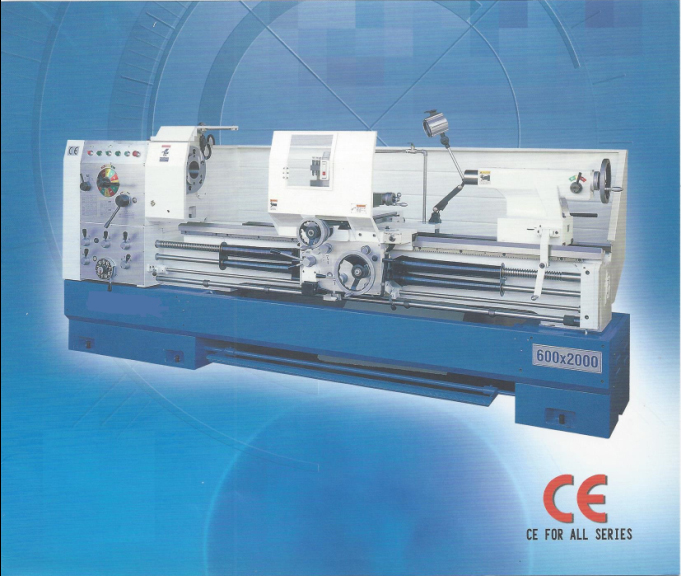

Tour conventionnel avec embrayage électromagnétique - Passage sur banc 610 mm

Notre tour conventionnel avec embrayage électromagnétique s’adresse aux ateliers mécaniques, services de maintenance et unités de production qui recherchent une machine fiable pour l’usinage de pièces mécaniques avec un haut niveau de régularité.

Ce tour conventionnel industriel permet de réaliser des opérations de tournage de précision sur des pièces de grande longueur, tout en conservant une grande souplesse d’utilisation en atelier.

Grâce à son embrayage électromagnétique, le changement de gamme de vitesses s’effectue sans arrêter le moteur principal. Cette conception améliore le confort de travail et limite les pertes de temps lors des opérations d’usinage.

Ce tour à métaux conventionnel se distingue par sa rigidité, sa capacité d’usinage étendue et ses avances rapides sur les axes X et Z.

Adapté aux pièces unitaires comme aux petites et moyennes séries, ce tour parallèle conventionnel trouve naturellement sa place comme tour d’atelier conventionnel ou tour de production conventionnel.


Ses usages principaux :


• Usinage de pièces mécaniques longues ou volumineuses
• Tournage de précision en atelier mécanique
• Fabrication et maintenance industrielle


Ses points forts :


• Embrayage électromagnétique pour un changement de vitesses sans arrêt
• Structure très rigide pour une excellente stabilité
• Capacités d’usinage adaptées aux grandes longueurs
• Avances rapides sur axes X et Z
• Équipement standard complet pour une mise en production immédiate

Un tour d’usinage conventionnel conçu pour la production

Ce tour conventionnel professionnel est décliné en plusieurs versions (DG 2480, 24120 et 24160) afin de s’adapter aux différentes longueurs de pièces à usiner.

La distance entre pointes est disponible en 2000, 3000 ou 4000 mm, offrant une grande polyvalence pour les travaux de tournage en atelier.

Le passage au-dessus du banc de 610 mm et le passage dans le rompu de 820 mm permettent d’usiner des diamètres importants.

Le passage au-dessus du chariot transversal de 350 mm complète cette capacité pour des opérations variées.


Embrayage électromagnétique et vitesses adaptées au tournage de précision

Ce tour industriel à embrayage électromagnétique permet le changement de gamme de vitesses sans arrêter le moteur principal, ce qui améliore la continuité du travail et la productivité.

La broche dispose de 18 vitesses comprises entre 10 et 1200 tours par minute, couvrant un large éventail d’applications en tournage de précision.

Le nez de broche ASA Dl-Il, le passage de broche de 105 mm et le cône de broche CM 8 assurent une compatibilité avec de nombreux montages d’outillage.


Avances, filetages et vis mère pour un travail régulier

Ce tour mécanique conventionnel offre une large plage de pas et d’avances pour répondre aux besoins de production et de maintenance.

Les filetages en pouces comprennent 60 pas de 1/4 à 80 filets par pouce. Les filetages métriques proposent 60 pas de 0,2 à 112 mm.

L’avance longitudinale est comprise entre 0,04 et 5 mm par tour, tandis que l’avance transversale varie de 0,15 à 4 mm par tour.

La vis mère de 38 mm de diamètre, avec un pas de 12 mm, contribue à la régularité des déplacements et à la précision des opérations.


Contre-pointe, puissance et stabilité de l’ensemble

La contre-pointe à deux vitesses est équipée d’un cône CM 5. Elle dispose d’une course de 195 mm et d’un diamètre de fourreau de 80 mm, facilitant le maintien des pièces longues lors de l’usinage.

Le moteur principal développe une puissance de 15 HP avec variateur. La pompe d’arrosage est équipée d’un moteur de 1/8 HP.

Selon la version choisie, le poids net de la machine varie entre 3500 et 4500 kg, assurant une excellente stabilité pendant les opérations de tournage.


Équipements standards pour une utilisation immédiate

Ce tour de production conventionnel est livré avec les accessoires standards suivants :

- Frein de broche électromagnétique
- Faux plateau
- Pointe sèche CM 5
- Appareil à retomber dans le pas
- Tourelle à 4 positions
- Arrosage
- Carter de protection mandrin CE
- Carter de protection trainard CE
- Carter de protection arrière
- Armoire électrique normalisée
- Butée longitudinale
- Lunette fixe diamètre 430 mm
- Lampe halogène
- Mandrin 3 mors avec mors durs intérieur et extérieur
- Notice d’utilisation et d’entretien en français, clés de service


Options pour adapter le tour à votre atelier

Ce tour conventionnel industriel peut être configuré avec les options suivantes :

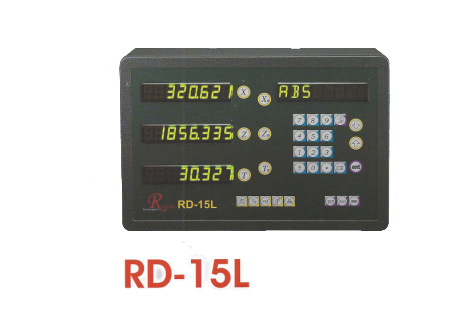

- Visualisateur de cotes

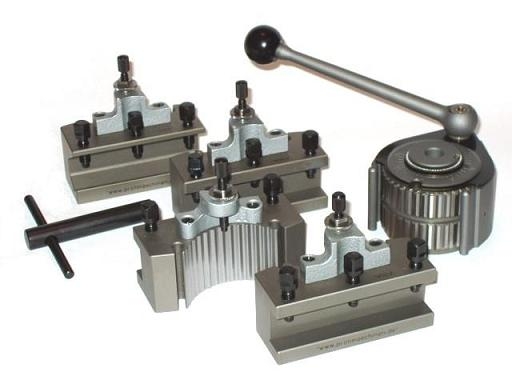

- Tourelle à changement rapide
- Mandrin porte-pinces
- Mandrin 4 mors
- Appareil à tourner conique et à rectifier
