Centre d'usinage à portique de grande précision

Notre centre d’usinage à portique de grande précision s’adresse aux industriels qui recherchent une machine d’usinage à portique CNC capable de produire des pièces mécaniques de grande dimension avec un haut niveau de précision et de stabilité.

Conçu comme un centre d’usinage industriel à portique, cet équipement associe une structure rigide, une table de grande capacité et une broche puissante pour répondre aux exigences de l’usinage lourd industriel et du fraisage CNC grande course.

Il permet un usinage CNC haute précision sur des pièces longues, lourdes et complexes, avec une excellente répétabilité.

Disponible avec commandes numériques SIEMENS, FAGOR, FANUC, HEIDENHAIN ou CENTROID, ce centre d’usinage portique professionnel s’intègre facilement dans les ateliers de mécanique générale, de sous-traitance industrielle et de production lourde.

Ses principaux usages

• Usinage de pièces mécaniques de grande dimension
• Fraisage CNC grande capacité
• Production industrielle de pièces lourdes et précises

Ses points forts

• Table de grande dimension avec forte charge admissible
• Broche puissante adaptée à l’usinage lourd
• Guidages précis pour une stabilité constante
• Changeur d’outils grande capacité
• Équipements de série complets pour un usage industriel

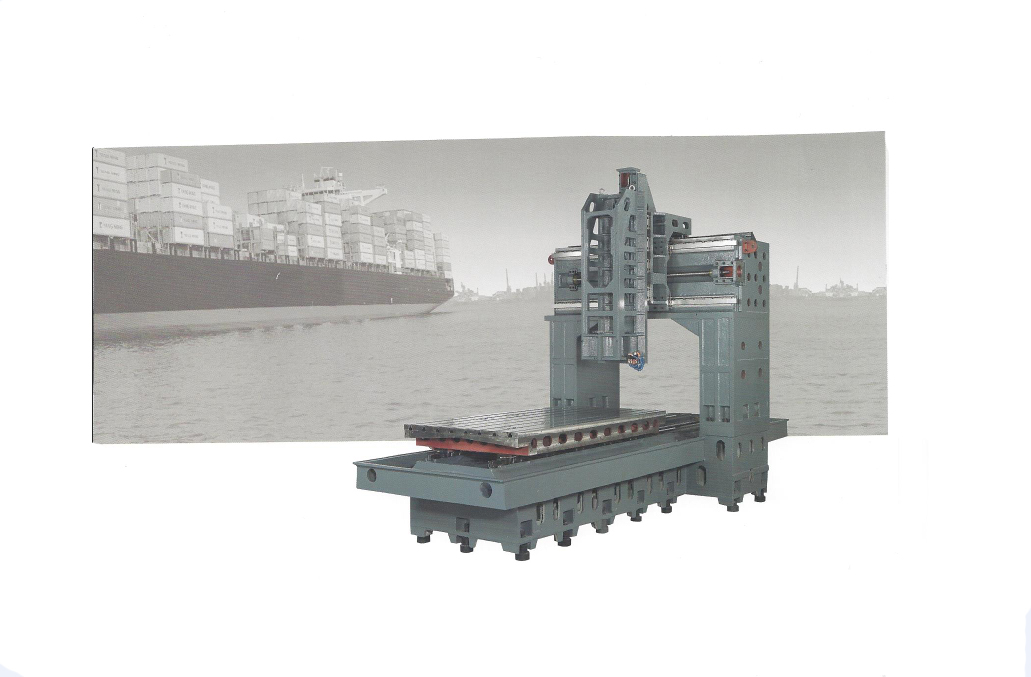

Une structure portique adaptée aux grandes dimensions

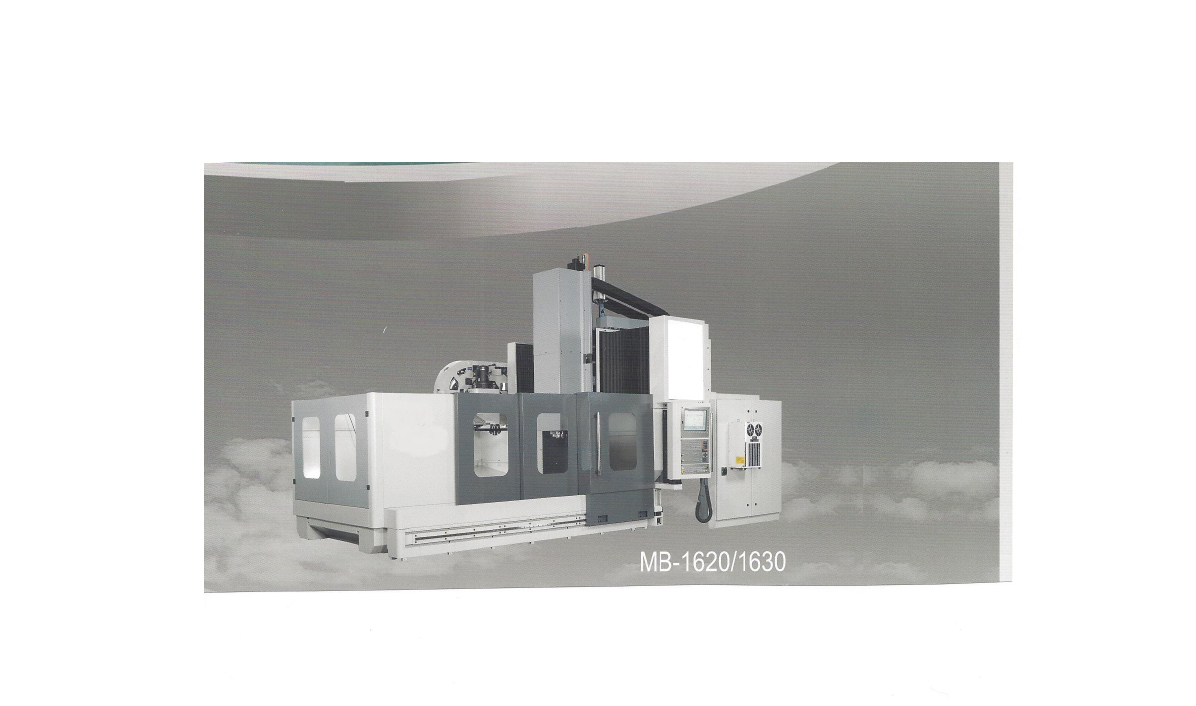

Ce centre d’usinage à portique est proposé en versions MB-1620 et MB-1630 afin de répondre aux différentes contraintes d’encombrement en atelier.

La table, disponible en 2200 x 1600 mm ou 3200 x 1600 mm, est équipée de rainures en T de 22 pour assurer un bridage fiable des pièces.


La charge admissible de 5 000 à 7 000 kg permet l’usinage de pièces lourdes en toute stabilité.

Cette capacité fait de la machine un centre d’usinage CNC grande capacité parfaitement adapté aux applications industrielles exigeantes.



Des courses conçues pour le fraisage CNC grande course

Les courses importantes autorisent l’usinage de pièces mécaniques de grande dimension en une seule prise :

• Course longitudinale X : 2000 ou 3000 mm
• Course transversale Y : 1600 mm
• Course verticale Z : 700 mm

Cette configuration limite les reprises, réduit les temps de réglage et améliore la précision globale lors des opérations d’usinage CNC haute précision.


Une broche puissante et stable pour l’usinage de précision

La machine est équipée d’une tête monobloc rigide montée sur roulements de classe 7.

Cette conception garantit une excellente tenue en charge et une grande stabilité lors des opérations d’usinage lourd industriel.


Le cône de broche BT40 ou BT50 s’adapte aux outils standards de l’usinage industriel.

La puissance de broche de 15 à 18 kW, associée à une vitesse variable et programmable de 60 à 10 000 tr/min, permet aussi bien l’enlèvement de matière que les opérations de finition.


En option, la vitesse peut être portée à 15 000 ou 24 000 tr/min. La broche est équipée d’un circuit de refroidissement pour assurer une stabilité thermique constante.



Guidages précis et protections intégrées

Les glissières à patins précontraints sur les axes X, Y et Z assurent une précision durable, même en conditions d’usinage intensif.

Les glissières sont protégées par des carters métalliques afin de limiter l’usure liée aux copeaux et aux projections.


Le graissage centralisé et automatique garantit une lubrification régulière de l’ensemble des organes mécaniques sans intervention manuelle.


Changeur d’outils adapté aux cycles industriels

Le centre d’usinage portique CNC est équipé d’un changeur d’outils de type parapluie ou random, avec une capacité de 16 à 40 outils.

Cette configuration facilite l’enchaînement des opérations et améliore la productivité sur les cycles longs.


La préhension pneumatique des outils sécurise chaque changement, y compris lors de l’utilisation d’outils lourds.


Équipements de série pour un usage industriel continu

Ce centre d’usinage industriel à portique est livré avec de nombreux équipements de série :

• Carter de protection intégral avec convoyeur de copeaux
• Bacs à copeaux et à lubrifiant amovibles
• Deux pompes d’arrosage et option arrosage centre broche
• Soufflette et douchette intégrées
• Armoire électrique réfrigérée
• Feu tricolore pour le suivi de production
• Manivelles électroniques pour axes X, Y, Z et B
• Prise de longueur automatique des outils
• Éclairage halogène
• Documentation complète : manuels d’utilisation et d’entretien en français

Une machine d’usinage à portique CNC conçue pour la production lourde

Avec un poids machine compris entre 24 000 et 28 000 kg, ce centre d’usinage CNC portique offre une inertie élevée, indispensable à la stabilité et à la répétabilité en production.

Il répond aux attentes des ateliers recherchant un centre d’usinage à portique de grande précision, fiable et adapté aux contraintes de l’usinage industriel.
