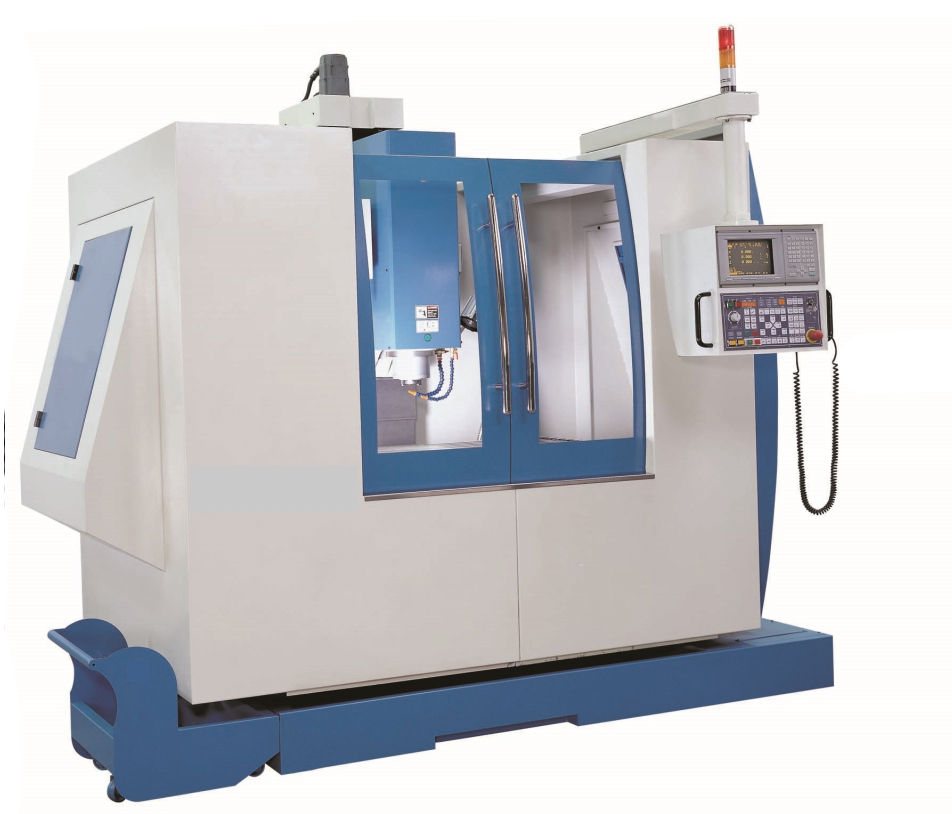

Centre d'usinage économique - Tête rigide - Changeur 16 outils

Notre centre d’usinage économique est conçu pour répondre aux besoins des ateliers mécaniques recherchant une solution fiable, accessible et performante pour l’usinage CNC.

Ce centre d’usinage CNC économique associe une tête rigide, un changeur automatique et une commande conversationnelle simple à prendre en main.

Ce centre d’usinage CNC professionnel s’adresse aux ateliers souhaitant produire efficacement des pièces unitaires, des prototypes ou des petites et moyennes séries, tout en maîtrisant leur investissement.

Grâce à sa conception verticale, il s’impose comme un centre d’usinage vertical économique parfaitement adapté aux environnements industriels et aux ateliers de production polyvalents.

Il constitue un centre d’usinage CNC entrée de gamme pertinent pour les entreprises qui souhaitent accéder à la commande numérique sans complexité excessive, tout en conservant un niveau de précision adapté au fraisage CNC de précision.

Ses points forts :

• Centre d’usinage tête rigide pour une bonne stabilité en usinage
• Changeur automatique de 16 outils de série
• Commande CNC conversationnelle CENTROID M400 3-4 axes
• Adapté à l’usinage de pièces mécaniques unitaires et en séries
• Solution rentable pour atelier mécanique et production économique

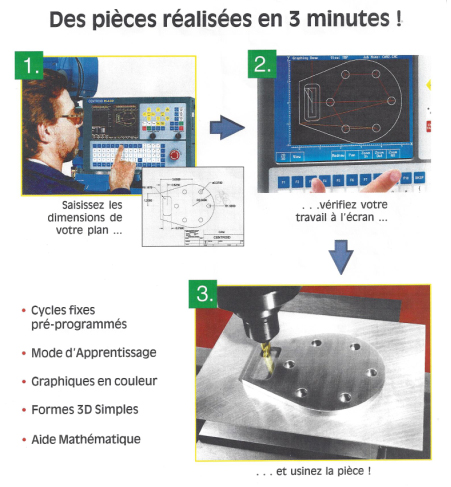

Une commande CNC simple, pensée pour les ateliers mécaniques

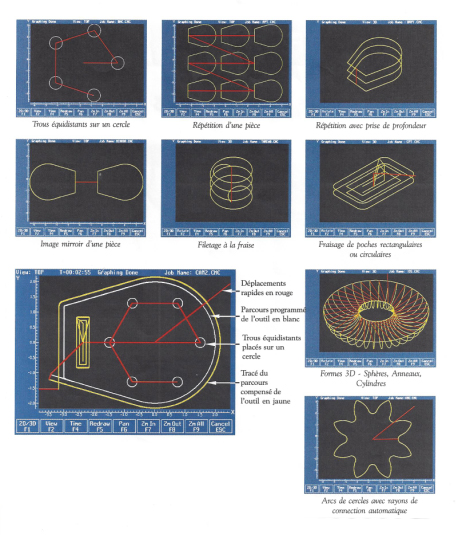

Ce centre d’usinage CNC pour atelier mécanique est équipé de la CNC CENTROID M400 conversationnelle 3 et 4 axes.

La programmation simple et directe facilite la prise en main, notamment pour les fraiseurs sans expérience avancée de la commande numérique.


Cette approche permet de réduire le temps de formation et d’accélérer la mise en production. Vous pouvez réaliser des opérations d’usinage de pièces mécaniques simples comme plus élaborées, avec des temps de fabrication optimisés.

Structure rigide et tête monobloc pour le fraisage CNC de précision

La machine repose sur une tête monobloc de type « centre d’usinage » équipée de roulements de classe 7.

Cette conception assure une bonne rigidité, essentielle pour le fraisage CNC de précision et la répétabilité des opérations.


Les glissières sont trempées par induction et rectifiées. Les surfaces portantes sont recouvertes de Turcite B afin d’assurer un guidage fluide et une stabilité constante lors de l’usinage CNC petites et moyennes séries.

Table et courses adaptées aux pièces unitaires et séries courtes

La table de 400 x 1270 mm avec 5 rainures en T de 16 permet le bridage efficace des pièces.

La version DF 103 dispose d’une table allongée de 400 x 1550 mm pour les pièces plus longues.


Les courses offrent une capacité d’usinage polyvalente :

• Course longitudinale X : 1020 mm (1300 mm sur version 103)
• Course transversale Y : 500 mm
• Course verticale Z : 570 mm

Ces dimensions rendent ce centre d’usinage industriel économique adapté à la fabrication de prototypes, d’outillages et de séries courtes.

Broche puissante et changeur d’outils automatique

La broche est équipée d’un cône BT40 et d’un moteur de 15 Hp alimenté en 220/380 V triphasé avec variateur de fréquence. La vitesse est variable et programmable de 60 à 6000 tr/min sur une seule gamme.


Une option permet d’atteindre 10 000 tr/min avec circuit de refroidissement de broche. Le centre d’usinage avec changeur d’outils intègre un changeur type parapluie de 16 outils, avec possibilité d’extension à 24 outils.

• Diamètre outil maxi : 100 mm
• Longueur outil maxi : 250 mm
• Poids outil maxi : 7 kg

Cette configuration optimise les temps de cycle et renforce la rentabilité en usinage CNC petites et moyennes séries.

Équipements intégrés pour une production maîtrisée

Ce centre d’usinage CNC économique est livré avec un ensemble d’équipements de série pensés pour une utilisation quotidienne en atelier :

• Préhension pneumatique des outils
• Pompe d’arrosage et bac à lubrifiant amovible
• Bacs à copeaux avec extracteur
• Graissage centralisé automatique
• Carter de protection intégral avec sécurité
• Manivelles électroniques X, Y, Z et A
• Éclairage halogène

Les protections métalliques des glissières et les fins de course X, Y, Z contribuent à une exploitation sécurisée et stable du centre d’usinage.

Implantation en atelier et caractéristiques générales

L’encombrement au sol est de 4100 x 2250 mm pour une hauteur de 2600 mm. Le poids de la machine est de 3600 kg pour la version DF 102 et de 3900 kg pour la version DF 103.


La machine est proposée en finition Bleu et Blanc. Elle est livrée avec les clés de service et un manuel d’utilisation en français, facilitant l’intégration rapide dans votre atelier.


Ce centre d’usinage CNC pour atelier mécanique constitue une solution cohérente pour les entreprises recherchant un compromis entre accessibilité, précision et polyvalence en production industrielle.
