Tour conventionnel serrage en pinces - Vitesses.broche : de 230 à 3.500 T/mn

Le tour conventionnel serrage en pinces est conçu pour les professionnels qui recherchent une machine fiable pour l’usinage et la reprise de petites pièces.

Ce tour d’usinage avec pinces offre un excellent niveau de contrôle grâce à son système de serrage, adapté au travail de précision dans les ateliers mécaniques, les moulistes ou les fabricants de composants électriques et électroniques.

Sa capacité à maintenir les pièces via différents formats de pinces en fait un équipement polyvalent pour le tournage petites pièces métalliques.

Avec une broche variable jusqu’à 3 500 tr/min et une géométrie pensée pour la précision, ce tour mécanique à pinces assure des opérations fluides et régulières.

Ce tour parallèle avec pinces répond aux besoins des professionnels recherchant un excellent compromis entre qualité, précision et efficacité.


Ses usages principaux

• Usinage de petites pièces techniques
• Reprises dimensionnelles en atelier
• Applications de usinage de précision
• Tournage pour la mécanique fine et les composants industriels

Ses points forts

• Serrage rapide de pièces grâce au système de pinces
• Adapté aux ateliers recherchant un tour d’usinage haute précision
• Très bon rapport qualité/prix
• Accessoires standard complets
• Service après-vente assuré

Un tour conçu pour l’usinage de précision

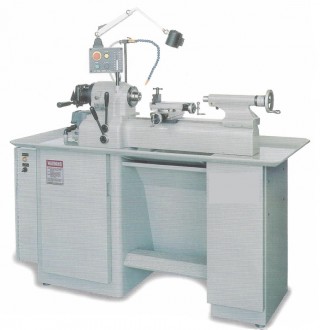

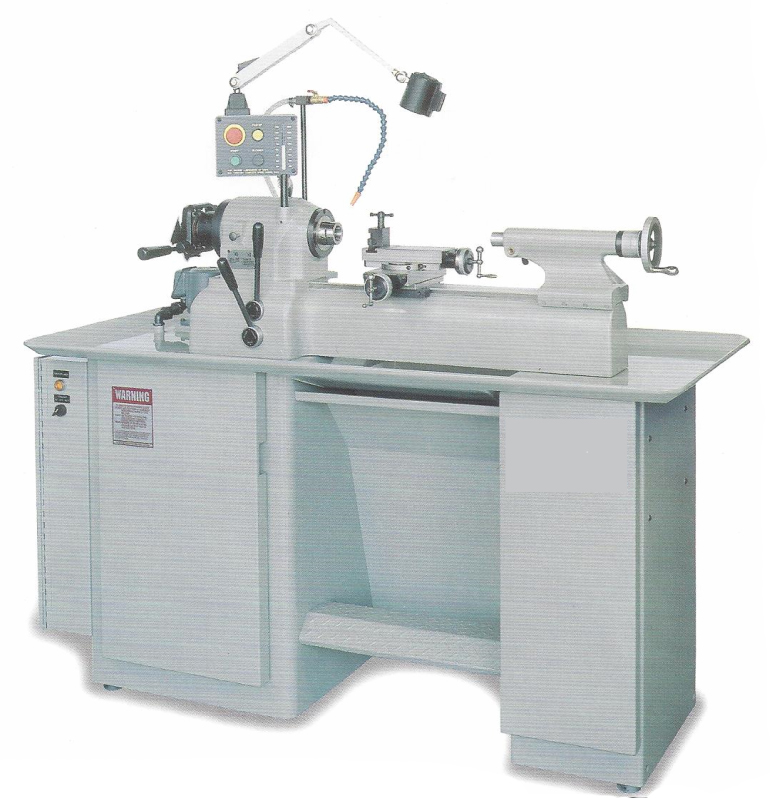

Le tour conventionnel serrage en pinces type 616S offre une solution fiable pour les ateliers travaillant sur des pièces de petites dimensions.

Grâce à son système de serrage en pinces, il permet un maintien stable et centré, essentiel pour garantir un niveau de précision constant.

Ce modèle est largement utilisé dans les secteurs nécessitant un haut degré d’exactitude, comme la mécanique de précision, la fabrication de moules ou encore l’électronique.

Des capacités de serrage polyvalentes

Ce tour métal serrage pinces accepte différents formats grâce à une gamme complète de pinces :

• Mandrin : Ø 127 mm
• Pinces expansibles : Ø 76 mm
• Pinces hexagonales : 22 mm
• Pinces cylindriques : Ø 27 mm
• Pinces carrées : 19 mm

Cette polyvalence permet un serrage rapide de pièces tout en assurant une excellente tenue en rotation, indispensable pour les petites opérations techniques.

Géométrie et dimensions adaptées aux petites pièces

Le tour présente des caractéristiques dimensionnelles pensées pour la précision :

• Passage au-dessus du banc : 229 mm
• Longueur du banc : 915 mm
• Distance entre pointes : 430 mm
• Largeur du banc : 173 mm

Ces dimensions font du 616S un tour d’atelier avec système de pinces parfaitement adapté aux environnements compacts tout en conservant une excellente rigidité.

Broche performante et adaptable

Le tour est équipé d’un nez de broche de 55,6 mm et d’un passage de broche de Ø 31,75 mm.

La broche offre une plage de vitesses variables de 230 à 3 500 tr/min, permettant d’adapter la coupe selon le matériau ou l’opération.

Un moteur principal de 3 HP assure la puissance nécessaire, accompagné d’un moteur d’arrosage de 1/8 HP pour améliorer la qualité d’usinage.


Un chariotage efficace pour les petites opérations

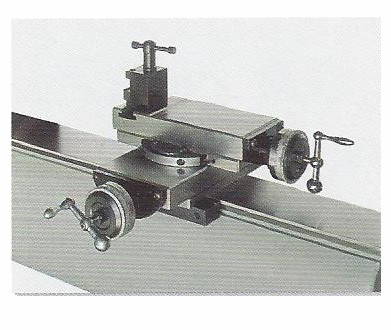

Le chariot croisé garantit une grande précision grâce à :

• Course supérieure Z : 108 mm
• Course inférieure X : 127 mm

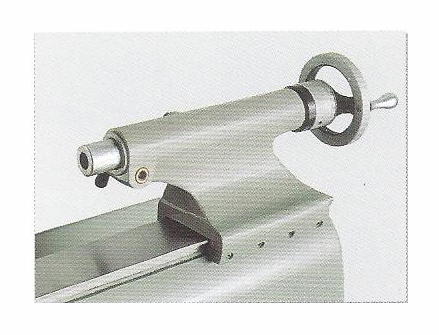

La contre-pointe CM2 renforce le guidage avec :

• Fourreau : Ø 34,5 mm
• Course : 95 mm

Équipements standard complets

Le tour inclut :

• Chariot croisé
• Contre-pointe CM2
• Moteur 220/380 V TRI
• Frein électromagnétique de broche
• Faux plateau
• Pointe sèche CM2
• Arrosage
• Carter de protection
• Armoire électrique norme CE
• Bâti avec plateau pour pinces
• Éclairage
• Clés de service
• Notice d’utilisation et d’entretien
• Porte-pinces de broche (sans pinces)

Une machine stable et facile à intégrer

• Dimensions au sol : 1 880 × 890 × 1 730 mm
• Poids net : 455 kg

Ces caractéristiques garantissent une bonne stabilité et une installation simple dans tout atelier dédié à l’usinage de précision.
