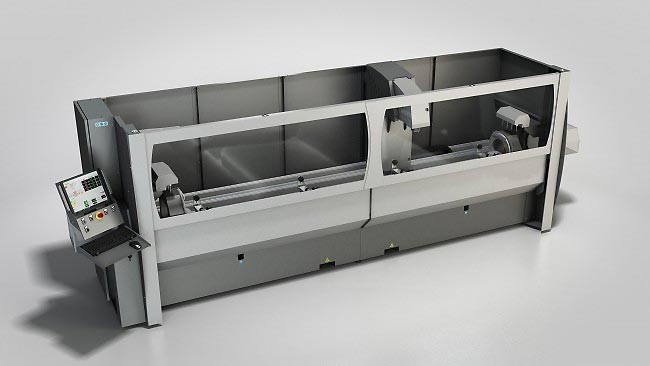

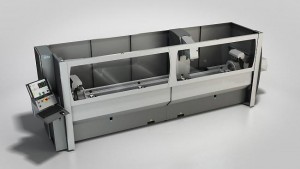

Centre d'usinage 4 axes

Centre d'usinage avec colonne mobile avec broche verticale et 4 axes contrôlés par CNC incluant la rotation du plan morse en continu qui permet tout angle allant de -90 ° à + 90 °.

Profilés latéraux intégrés avec bac à copeaux, protection coulissante face avant à commande pneumatique.

Outil automatique rapide 4 positions de cône ISO30. Serrage de la pièce avec 4 étaux pneumatiques avec positionnement manuel et contrôle de position automatique, option de verrouillage pneumatique.

Possibilité de travailler l'aluminium, le PVC, l'acier jusqu'à 4 mm et l'inox jusqu'à 3 mm avec un accessoire spécifique.


Accessoires fournis :

- Enveloppe avec clés de service

- Manuel d’utilisation et maintenance avec déclaration CE

- 4 Mâchoires étaux en PVC H=25 mm, 4 mâchoires étaux en PVC H=75 mm

- Fraise HM avec seulement une partie qui coupe Ø6 L=60, Ø8 L=80, Ø10 L=100 mm

- Pinces ER16 Ø6...5,Ø8...7 e Ø10...9 mm

- 2 Porte-outil ISO30 ER16 mini L=50 + virole (pince exclue)

- Pieds de nivellement (montés)


Accessoires en option :

- S1 puissance de la broche 5,5 kW 2-20000 tr / min.

- Pinces de positionnement et de verrouillage automatique 4

- Blocage pneumatique morse 4

- 1 étau de verrouillage manuel

- 1 étau de serrage pneumatique

- 1 fermeture de l'étau et de positionnement automatique

- Butée pneumatique droite

- Magasin d'outils 4 places côté droit

- Lecteur de code à barres avec du fil et des logiciels

- Tunnel Couple

- Capot supérieur avec fenêtres et deux bouches D.100 fumées licence logicielle extraction CAD / CAM en

- Trois dimensions HICAM 3 avec clé USB

- Clé USB supplémentaire pour PC de bureau (non utilisé simultanément) licence

- Supplémentaire CAD / CAM en trois dimensions HICAM 3 avec clé USB

- Frais d'entretien annuels pour une

- Licence du logiciel HICAM 3

Caractéristiques techniques :

- Alimentation triphasée + neutre:  380/400 - 50/60Volt-Hz

- La puissance du moteur de broche triphasé :2.2kW

- Réglable vitesse de broche : 1000...12000 tours/min.

- Course axes X-Y-Z:  3300-250-200mm

- Axe vitesse de positionnement : X-Y-Z65-25-25m/min.

- Inclinaison plancher ajustable axe morse : A-90°...+90°°

- Une rotation de l'axe de temps : 0 ... 90 °2sec

- Tolérance axes de positionnement: +/-0.1mm

- Capacité de VISE (L x H) : 160x120mm

- Diamètre de coupe maximale : 10mm

- Diamètre de lame maximale: 140mm

- Poids : 1850 kg
