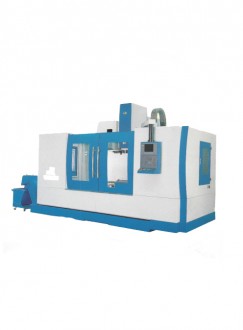

Centre d'usinage à boite de vitesse

Notre centre d’usinage à boîte de vitesses s’adresse aux ateliers mécaniques et aux industriels qui recherchent une solution fiable pour l’usinage intensif de pièces mécaniques, notamment dans les aciers durs.

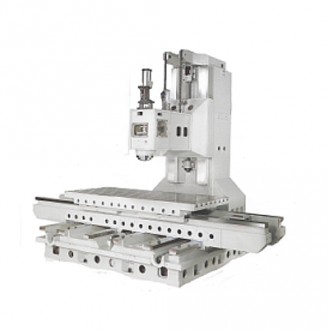

Ce centre d’usinage CNC à boîte mécanique associe une structure rigide, une broche BT 50 et une transmission par engrenages pour garantir un couple élevé et une excellente stabilité en charge.


Conçu comme un centre d’usinage vertical à boîte de vitesses, il permet le fraisage CNC de précision sur des pièces lourdes et volumineuses, avec une table supportant jusqu’à 2 100 kg.

Sa boîte de vitesses à 2 gammes offre une plage de vitesses adaptée aussi bien à l’enlèvement massif de copeaux qu’aux opérations de finition.


Ce centre d’usinage CNC industriel est disponible avec commandes CENTROID M400, FAGOR ou SIEMENS, en 3 ou 4 axes conversationnels, pour s’adapter aux habitudes de programmation de votre atelier.


Ses principaux usages

• Usinage lourd de pièces acier
• Usinage de pièces mécaniques en séries
• Fraisage CNC de précision sur grandes dimensions

Ses points forts

• Boîte mécanique à engrenages pour fort couple
• Structure rigide pour usinage intensif
• Table grande capacité jusqu’à 2 100 kg
• Magasin automatique 32 outils
• CNC conversationnelle au choix

Une conception pensée pour l’usinage lourd

Ce centre d’usinage rigide à boîte de vitesses type est spécialement recommandé pour les opérations générant de grands volumes de copeaux dans des matériaux exigeants.

La transmission par engrenages assure une restitution efficace de la puissance, sans perte de couple, même à basse vitesse. Cette architecture mécanique répond parfaitement aux besoins des ateliers pratiquant l’usinage intensif.


Une capacité de travail adaptée aux pièces volumineuses

La table de 815 x 1 700 mm, équipée de 5 rainures en T de 22 mm, accepte des charges jusqu’à 2 100 kg. Les courses importantes permettent l’usinage de pièces de grande taille :

• Course longitudinale X : 1 600 mm
• Course transversale Y : 800 mm
• Course verticale Z : 700 mm

Ces capacités font de ce modèle un centre d’usinage pour usinage lourd, parfaitement adapté aux ateliers de production et de maintenance industrielle.


Une broche puissante pour un enlèvement matière efficace

Le cône BT 50 associé à un moteur de broche de 15 kW (20 HP) garantit une excellente tenue des outils et une stabilité optimale. La broche dispose de 2 gammes de vitesses :

• 10 à 1 000 tr/min
• 1 000 à 4 500 tr/min

Cette configuration permet de passer rapidement des phases de dégrossissage aux opérations de fraisage CNC de précision, sans compromis sur la qualité d’usinage.


Des avances rapides et précises

Les vis à billes de diamètre 50 mm, pas de 10, combinées aux servomoteurs AC 4,5 kW sur les axes X, Y et Z, assurent des déplacements fiables et réguliers.

• Avances rapides X, Y, Z : 15 m/min
• Avance de travail : 1 à 5 000 mm/min
• Incrément minimum : 0,001 mm

Cette précision répond aux exigences d’un centre d’usinage CNC professionnel orienté production.


Un magasin d’outils automatique pour plus de productivité

Le magasin d’outils type « Automatic Random » offre une capacité de 32 outils, avec :

• Diamètre maxi outil : 125 mm
• Longueur maxi : 300 mm
• Poids maxi : 15 kg
• Temps de changement : 2,5 à 3,5 s

Il permet d’enchaîner les opérations sans interruption, un atout majeur pour un centre d’usinage CNC pour atelier mécanique.


Équipements et sécurité intégrés

Le centre est livré avec un ensemble d’équipements de série adaptés à un usage industriel :

• Arrosage avec réservoir 350 litres
• Bacs à copeaux
• Éclairage halogène
• Cartérisation intégrale avec sécurité
• Convoyeur à copeaux à vis (chaîne en option)
• Taraudage rigide et mesure automatique des outils
• Graissage centralisé et automatique
• Documentation et programmation en français

Implantation et alimentation

Avec un poids machine de 17 000 kg et un encombrement de 4 330 x 3 300 x 3 400 mm, ce centre d’usinage haute puissance s’intègre dans les ateliers équipés pour la production lourde.

La puissance électrique absorbée de 30 kVA répond aux besoins d’un centre d’usinage CNC industriel destiné à un fonctionnement intensif.
