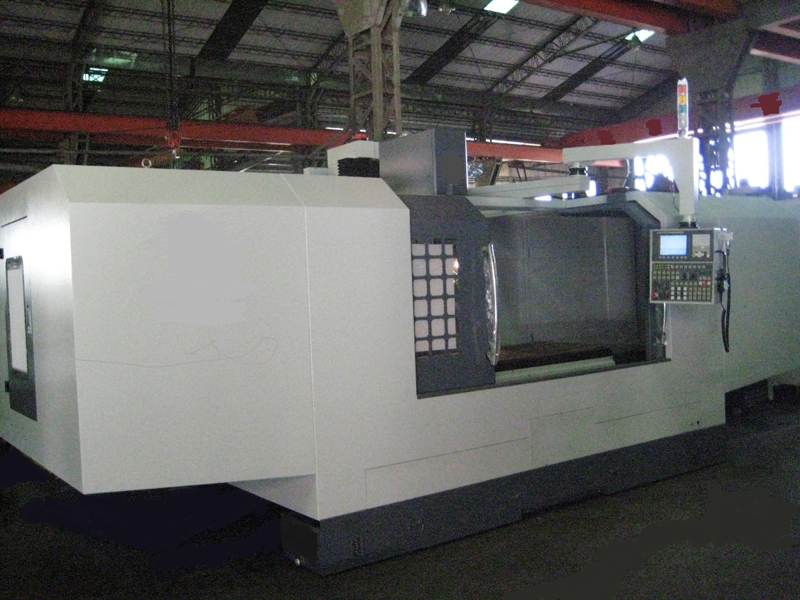

Centre d'usinage courses X : 1600 et 2000 mm

Notre centre d’usinage grandes courses DF-105-A / DF-106 CNC-A répond aux besoins des ateliers qui doivent travailler des pièces unitaires, des outillages ou des séries courtes avec rapidité et précision.

Grâce à ses courses X de 1600 mm ou 2000 mm, ce centre d’usinage X 1600 mm et ce centre d’usinage X 2000 mm offrent une large capacité de travail pour l’usinage de grandes pièces et le fraisage de pièces volumineuses.

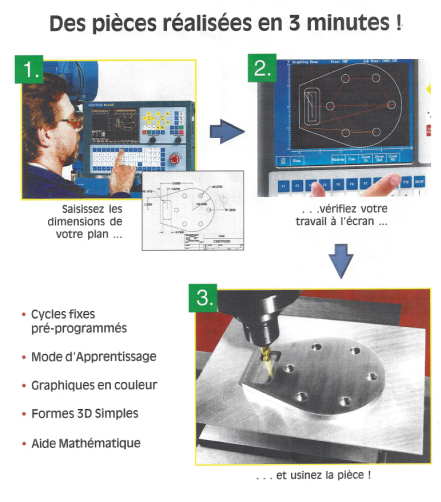

Équipée d’une CNC CENTROID M400 conversationnelle simple à programmer, cette machine CNC grandes longueurs permet de réduire vos temps de préparation et d’augmenter votre productivité.

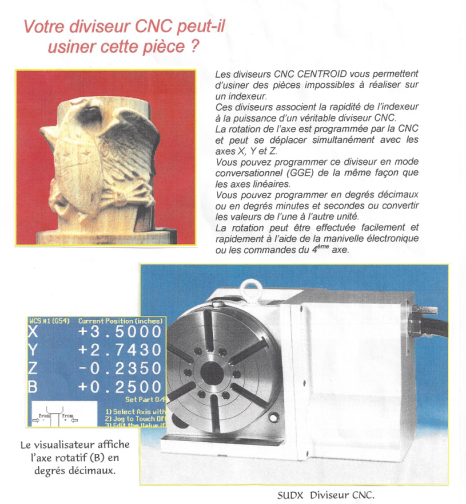

Que vous travailliez en 3 axes, 4 axes ou 5 axes, vous profitez d’un centre d’usinage CNC vertical polyvalent et d’un centre d’usinage industriel adapté aux exigences des pièces techniques.

Le centre d’usinage haute précision DF-105-A / DF-106 CNC-A offre un environnement de travail rigide, stable et pensé pour la performance : broche BT40 20 HP, vitesse jusqu’à 8 000 tr/min, changeur 16 outils (ou option 24), glissières trempées et guidages protégés.

Vous disposez ainsi d’un centre de fraisage CNC grande capacité conçu pour un usage professionnel intensif.



Ses points forts

• Courses X : 1600 ou 2000 mm pour pièces de grande dimension
• CNC CENTROID M400 conversationnelle simple et rapide
• Broche BT40 20 HP avec vitesse programmable jusqu’à 8000 tr/min
• Changeur 16 outils, option 24 outils RAMDOM
• Structure rigide, glissières trempées, équipement complet de série

Une machine pensée pour l’usinage de grandes pièces

Avec ses courses longitudinales X de 1600 mm (DF105) ou 2000 mm (DF106), ce centre d’usinage grandes courses vous permet de travailler des pièces de grande dimension en toute stabilité.

L’usinage de grandes pièces et le fraisage de pièces volumineuses deviennent accessibles grâce à une structure conçue pour absorber les efforts et garantir une excellente tenue géométrique.

Les courses Y de 800 mm et Z de 640 mm vous offrent la flexibilité nécessaire pour réaliser des usinages profonds, des poches, des profils complexes ou des opérations multi-faces.


Une tête monobloc rigide pour un centre d’usinage haute précision

La tête monobloc type « centre d’usinage » à roulements classe 7 assure une grande rigidité et une précision constante, même lors des usinages exigeants.

La distance broche-colonne de 850 mm facilite la prise en charge de pièces larges sans compromis sur la stabilité.

Le cône BT40 assure une excellente transmission d’effort, permettant à la broche 20 HP de tirer pleinement parti de son couple et de ses vitesses programmables de 60 à 8000 tr/min.

Le refroidisseur intégré contribue à maintenir une température stable, essentielle pour un centre d’usinage haute précision. Une option d’arrosage centre broche peut être ajoutée selon vos besoins.


Productivité renforcée avec changeur d’outils automatique

Le changeur d’outils type parapluie de 16 outils facilite le passage rapide entre différentes opérations.

Pour vos productions plus complexes, l’option RAMDOM 24 outils offre une capacité supplémentaire tout en acceptant des outils jusqu’à 250 mm de long et 15 kg.

Cette flexibilité en fait un centre d’usinage 3 axes / 4 axes / 5 axes adapté aux ateliers qui souhaitent réduire les temps morts et améliorer la qualité de finition.


Un centre d’usinage industriel construit pour durer

La machine bénéficie de glissières trempées par induction et rectifiées, recouvertes de Turcite B sur les surfaces portantes.

Ces matériaux assurent une longévité accrue, une meilleure absorption des vibrations et un mouvement fluide des axes.

Les glissières X et Y sont protégées par des carters métalliques pour préserver la précision dans le temps. Le graissage est centralisé et automatique pour réduire les interventions manuelles et assurer une lubrification constante des points critiques.


Équipements de série complets pour un usage professionnel

Vous profitez d’un package complet incluant la préhension pneumatique des outils, une pompe d’arrosage grand débit, les switchs de fin de course X-Y-Z, un carter intégral avec sécurité, un éclairage intégré, un convoyeur à copeaux et une douchette de nettoyage.

Chaque centre d’usinage CNC vertical est livré avec une notice d’utilisation et d’entretien en français pour faciliter votre mise en service.


Conception optimisée pour les ateliers de production

Avec une charge admissible de 1400 kg sur la table, vous pouvez manipuler des pièces lourdes sans déformation.

Le DF105 affiche un poids de 6500 kg et le DF106 7200 kg, garantissant une structure stable même en usinage intensif.

L’encombrement de 4100 x 2650 mm pour une hauteur de 2900 mm permet une intégration aisée dans la plupart des ateliers spécialisés en machines CNC grandes longueurs ou en fabrication d’outillages.

Que vous produisiez des pièces unitaires, des petites séries ou des outillages techniques, ce centre de fraisage CNC grande capacité vous offre un gain réel en précision, en vitesse et en fiabilité.
