Table vibrante

Qu’est-ce qu’une table vibrante ?

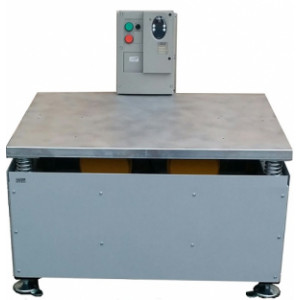

La table vibrante est un équipement industriel qui génère des vibrations contrôlées pour agiter différents matériaux. Elle fonctionne en utilisant un moteur électrique qui transmet des oscillations à une plaque sur laquelle le matériau est placé. Elles sont essentiellement utilisées pour compacter et densifier des matériaux comme le béton, le sable ou les poudres en éliminant les bulles d'air et en répartissant uniformément les particules. Elles sont utilisées dans les industries de la construction, de la fonderie, du packaging et des essais de résistance aux vibrations. Faciles à utiliser, elles offrent une solution efficace pour optimiser la qualité des produits.

Quelles sont les applications des tables vibrantes ?

Tests de résistance aux vibrations : Elles sont utilisées pour tester la résistance des produits aux vibrations qu'ils peuvent rencontrer lors du transport ou de l'utilisation normale. Par exemple, dans l'industrie automobile, elles sont utilisées pour simuler les vibrations d'un voyage sur une route cahoteuse pour tester la résistance des composants du véhicule.

Consolidation du béton : Dans l'industrie de la construction, elles sont utilisées pour consolider le béton. Lorsque le béton est versé dans un moule, la table vibrante aide à éliminer les bulles d'air et à répartir uniformément le béton dans le moule, ce qui rend la structure finie plus solide et plus durable.

Production et emballage de produits : Elles sont également utilisées dans la production et l'emballage de nombreux types de produits, notamment les aliments et les produits pharmaceutiques. Par exemple, une entreprise de fabrication de céréales les utilisent pour s'assurer que les céréales sont bien réparties et emballées de manière uniforme.

Recherche scientifique : Elles sont utilisées dans la recherche scientifique, par exemple pour étudier le comportement des matériaux et des structures sous l'effet des vibrations. Dans le domaine de la sismologie, par exemple, des modèles réduits de bâtiments ou de ponts sont placés sur une table vibrante pour simuler les effets d'un tremblement de terre.

Quels sont les différents types de tables vibrantes ?

Table vibrante électromagnétique : Elle utilise un moteur électromagnétique pour générer des vibrations. Elles sont souvent plus petites et plus légères que d'autres types, ce qui les rend idéales pour les tests de laboratoire ou pour travailler avec des pièces plus petites. Par exemple, elles sont utilisées pour tester la résistance d'un appareil électronique aux vibrations.

Table vibrante hydraulique : Elle utilise un système hydraulique pour produire des vibrations. Elles sont plus grandes et plus puissantes que les tables vibrantes électromagnétiques, ce qui les rend adaptées pour tester de grands objets ou pour simuler des conditions environnementales extrêmes. Un exemple d'application est le test de la résistance d'une pièce d'équipement lourd aux vibrations.

Table vibrante pour le béton : Elles sont conçues pour aider à compacter le béton et à éliminer les bulles d'air lorsqu'il est versé dans un moule. Elles sont plus robustes et ont une plus grande surface que d'autres types de tables vibrantes. Elles sont couramment utilisées dans l'industrie de la construction, par exemple pour produire des blocs de béton, des dalles ou des éléments préfabriqués.

Table vibrante multi-axes : Certaines tables vibrantes sont capables de générer des vibrations dans plus d'une direction, ce qui est utile pour simuler des conditions réalistes ou pour effectuer des tests plus complexes. Par exemple, elle est utilisée dans la recherche sismique pour simuler les effets d'un tremblement de terre sur une structure.

Comment définir la puissance d’une table vibrante ?

Force de vibration : Elle est mesurée en newtons (N) ou en kilogrammes-force (kgf). Elle représente la force maximale que la table peut exercer lorsqu'elle vibre. Plus la force de vibration est élevée, plus la table est capable de générer des vibrations puissantes.

Fréquence de vibration : Elle est mesurée en hertz (Hz). Elle indique combien de fois la table peut osciller en une seconde. Une fréquence plus élevée signifie que la table peut générer des vibrations plus rapidement, ce qui est nécessaire pour certains tests ou applications.

Amplitude de vibration : Elle est mesurée en millimètres (mm). Elle représente la distance maximale que la table peut se déplacer de sa position de repos. Son amplitude varie entre 1 mm et 25 mm, mais certains modèles spécifiques vont au-delà.

Capacité de charge : Mesurée en kilogrammes (kg) ou en tonnes, elle indique le poids maximum que la table peut supporter tout en fonctionnant efficacement. Une capacité de charge plus élevée signifie qu’elle peut gérer des objets plus lourds, ce qui est essentiel pour certaines applications industrielles.

Prenons l’exemple d’une table vibrante utilisée pour tester la résistance d’un grand composant d’automobile aux vibrations. Elle pourrait avoir une force de vibration de 10 000 N, une fréquence de vibration maximale de 3000 Hz et une capacité de charge de 500 kg. Ces valeurs indiquent que la table est très puissante et capable de simuler une large gamme de conditions de vibration.

Quels sont les avantages d’une table vibrante ?

Fiabilité des tests : Elles permettent d'effectuer des tests de vibrations précis et reproductibles sur divers produits et matériaux.

Amélioration de la qualité du béton : Dans le domaine de la construction, elles sont utilisées pour consolider le béton, en éliminant les bulles d'air et en assurant une distribution uniforme des matériaux. Cela se traduit par des produits en béton plus résistants et plus durables.

Efficacité de la production : Elles augmentent l'efficacité de la production, en particulier lorsqu'elles sont utilisées pour le compactage ou l'emballage.

Simulation précise : Elles sont également capables de simuler de manière précise et contrôlée des conditions environnementales, ce qui est essentiel dans des domaines tels que la recherche sismique ou les tests de résistance des matériaux.

Flexibilité : Avec une variété de tailles et de types disponibles, elles s’adaptent à un large éventail d'applications et de charges de travail. Qu'il s'agisse de tester de petits appareils électroniques ou de grands composants industriels, il existe une table vibrante adaptée.

Comment choisir une table vibrante ?

Comprendre votre application : Chaque modèle a ses propres exigences spécifiques. Par exemple, une table utilisée pour le compactage du béton a des exigences différentes de celle utilisée pour le test de résistance des produits.

Considérer la capacité de charge : Il est essentiel de choisir une table vibrante qui peut supporter le poids des matériaux ou des objets que vous prévoyez de traiter. Assurez-vous de vérifier la capacité de charge de la table vibrante avant de faire votre choix.

Taille de la table : Sa taille doit être suffisante pour accueillir vos produits ou matériaux. Par exemple, si vous prévoyez de traiter de grandes pièces, vous aurez besoin d'une table plus grande.

Choix des paramètres de vibration : Elle doit vous permettre de contrôler les paramètres de vibration, tels que la fréquence et l'amplitude, afin de les adapter à vos besoins spécifiques.

Robustesse et durabilité : Elle doit être robuste et durable. Vérifiez les matériaux utilisés pour la construction de la table, ainsi que la réputation du fabricant en matière de fiabilité et de service après-vente.

Comment utiliser une table vibrante ?

Préparation de la table vibrante :

Placez la table vibrante sur une surface plane et stable, de préférence en béton. Vérifiez que la table vibrante est correctement fixée et qu'elle ne présente pas de jeux ou de vibrations anormales.

Préparation des matériaux :

Assurez-vous que les matériaux à compacter sont propres, secs et bien répartis sur la table. Veillez à respecter les spécifications du matériau fournies par le fabricant ou les normes en vigueur.

Réglage de la fréquence et de l'amplitude :

Consultez le manuel d'instructions pour connaître la plage de fréquences et d'amplitudes recommandées. Réglez la fréquence et l'amplitude en fonction du type de matériau à compacter.

Par exemple, pour compacter du sable fin, choisissez une fréquence de 50 Hz et une amplitude de 2 mm.

Mise en marche de la table vibrante :

Mettez-la en marche en suivant les instructions du fabricant. Assurez-vous que les vibrations se propagent uniformément sur toute la surface de la table.

Placement des matériaux sur la table vibrante :

Répartissez les matériaux de manière uniforme sur la table sans les surcharger. Assurez-vous que la couche de matériau à compacter a une épaisseur adaptée pour obtenir une consolidation homogène.

Processus de compactage :

Lorsqu’elle est en marche, les vibrations vont pénétrer dans les matériaux et les faire se tasser. Surveillez attentivement le processus de compactage et ajustez la durée en fonction de l'épaisseur et du type de matériau. Veillez à ne pas surcompacter les matériaux, ce qui pourrait entraîner une détérioration.

Contrôle de la densité :

Utilisez des outils de mesure appropriés pour vérifier la densité des matériaux compacts. Comparez les résultats avec les spécifications requises pour vous assurer que la densité est conforme aux normes.

Portez des équipements de protection individuelle (EPI) :

Tels que des lunettes de protection, des gants de travail, des chaussures de sécurité, etc. Ils vous protégeront contre les projections de matériaux, les vibrations excessives et les risques potentiels.

Comment mesurer les vibrations d’une table vibrante ?

Accéléromètres : Ils sont utilisés pour mesurer les vibrations. Ils sont fixés sur la table vibrante et mesurent l'accélération des vibrations, qui peut être convertie en vitesse et en déplacement si nécessaire.

Analyseurs de vibrations : Ce sont des appareils qui prennent les données des accéléromètres et autres capteurs de vibrations et les convertissent en mesures utiles. Ils peuvent mesurer l'amplitude, la fréquence, la phase et d'autres caractéristiques des vibrations.

Exemple : Si la table vibrante commence à produire des vibrations à une fréquence non désirée, un analyseur de vibrations aide à identifier le problème et à déterminer si des réparations ou des ajustements sont nécessaires.

Logiciels de surveillance des vibrations : Ce sont des programmes informatiques qui collectent et analysent les données de vibrations en temps réel. Ils fournissent des informations détaillées sur les vibrations de la table, y compris des graphiques et des alertes lorsque les vibrations dépassent certains seuils.

Exemple : Il est utilisé pour surveiller une table vibrante pendant une production en série. Si les vibrations dépassent les limites préétablies, le logiciel envoie une alerte à l'opérateur pour qu'il ajuste la machine ou l'arrête pour inspection.

Comment entretenir une table vibrante ?

L'entretien régulier est essentiel pour garantir son bon fonctionnement, prolonger sa durée de vie et assurer des performances optimales.

Nettoyage : Après chaque utilisation, nettoyez soigneusement la surface de la table pour éliminer les résidus de matériaux. Utilisez une brosse douce ou un aspirateur pour enlever les particules qui pourraient obstruer les orifices de la table vibrante. Évitez l'utilisation de solvants agressifs qui pourraient endommager les composants de la table.

Inspection visuelle : Effectuez régulièrement une inspection visuelle pour détecter d'éventuels dommages ou usures. Vérifiez l'état des fixations, des boulons et des connexions électriques. Recherchez les signes de vibrations anormales, de jeux excessifs ou de bruits inhabituels.

Graissage des pièces mobiles : Consultez le manuel d'instructions pour connaître les points de graissage recommandés. Utilisez un lubrifiant approprié et appliquez-le régulièrement sur les roulements, les paliers et les autres pièces mobiles. Assurez-vous de respecter les intervalles de graissage recommandés pour maintenir une lubrification adéquate.

Vérification des tensions de courroie : Vérifiez régulièrement sa tension. Assurez-vous que la courroie n'est ni trop tendue ni trop relâchée. Une tension incorrecte entraîne une usure prématurée ou des problèmes de performance.

Remplacement des pièces défectueuses ou usées : Si vous observez des composants défectueux ou usés lors de l'inspection visuelle, remplacez-les immédiatement. Commandez des pièces de rechange auprès du fabricant ou d'un revendeur autorisé pour garantir leur qualité et leur compatibilité.

Quelles sont les normes de sécurité applicables aux tables vibrantes ?

Norme européenne EN 60204-1 : Elle concerne la sécurité des machines électriques, y compris les tables vibrantes. Elle définit les exigences électriques, les dispositifs de protection, les circuits de commande et les mesures de sécurité générales pour les machines électriques.

Norme européenne EN ISO 12100 :  Elle définit les principes généraux de conception pour la sécurité des machines, y compris l'identification et l'évaluation des risques, la réduction des risques et les mesures de protection appropriées. Elle s'applique à tous les aspects de la conception des tables vibrantes, y compris les éléments mécaniques, les protections, les dispositifs d'arrêt d'urgence, etc.

Norme européenne EN 349 : Elle concerne la sécurité des protecteurs, y compris ceux utilisés sur les tables vibrantes. Elle définit les exigences de sécurité pour les protecteurs fixes et mobiles afin de prévenir les accidents liés à l'accès à des zones dangereuses de la machine. Elle s'applique à la conception et à l'utilisation des protecteurs sur les tables vibrantes, tels que les capots de protection, les barrières, les interrupteurs de sécurité, etc.

Directive Machines 2006/42/CE :  Elle vise à assurer un niveau élevé de protection de la santé et de la sécurité des utilisateurs en établissant des exigences essentielles de sécurité pour la conception et l'utilisation des machines.
