Centre d'usinage 5 axes grande précision - Vitesse.broche : 12 000 T/mn

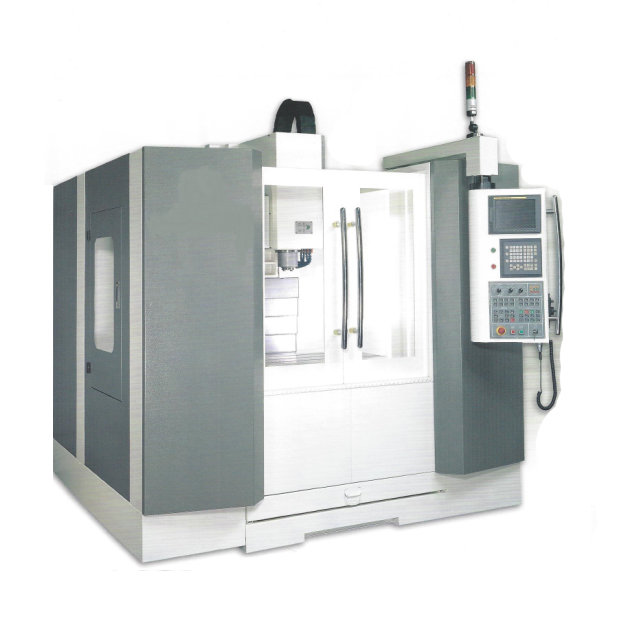

Si vous recherchez un centre d’usinage 5 axes grande précision capable de produire des pièces complexes avec une stabilité optimale, notre modèle MCV-M 11H-5X répond exactement à ce besoin.

Ce centre d’usinage 5 axes CNC s’adresse aux ateliers exigeants, spécialisés dans l’usinage de précision, la production mécanique industrielle et la fabrication de pièces complexes.

Grâce à sa cinématique 5 axes complète (X, Y, Z, B, C), sa broche HSK 63A et son contrôle SIEMENS 828D, vous travaillez plus vite, plus juste et avec une constance remarquable.

Son architecture rigide et ses glissières à patins précontraints garantissent une stabilité parfaite pour toutes vos opérations en usinage multi-axes.

Vous bénéficiez d’un centre d’usinage haute précision, conçu pour des tolérances serrées, avec une broche 18 kW refroidie, un changeur 30 outils et un carter intégral équipé d’un extracteur de copeaux.


Ses principaux usages :

• Usinage de pièces techniques en 5 axes
• Production de prototypes, séries courtes ou moyennes
• Usinage pour mécanique générale, outillage et pièces complexes

Ses points forts :

• Cinématique complète 5 axes avec tête orientable
• Broche 18 kW refroidie – 12000 tr/min
• Changeur aléatoire 30 outils
• Table 500 × 1200 mm – forte rigidité
• Équipements intégrés pour un usage intensif en atelier

Une machine-outil 5 axes construite pour l’usinage de précision

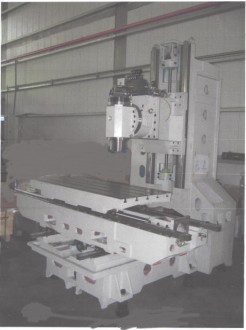

Ce centre d’usinage industriel 5 axes a été conçu pour offrir une haute stabilité mécanique. Sa table de 500 × 1200 mm, équipée de 5 rainures en T de 18 mm, permet de fixer solidement les pièces et d’assurer des opérations répétitives sans perte de précision.

Les courses de 1100 mm en X, 600 mm en Y et 830 mm en Z, complétées par les axes B (110°) et C (Ø400 mm), donnent une liberté totale pour l’usinage multi-faces et la fabrication de pièces complexes. Vous gagnez en flexibilité et en rapidité, sans repositionnement.

Une broche HSK 63A performante pour les travaux exigeants

La broche HSK 63A est entraînée par un moteur AC de 18 kW. Elle offre une vitesse programmable de 60 à 12000 tr/min, adaptée autant aux opérations de dégrossissage qu’aux finitions de haute précision.

Le circuit de refroidissement intégré stabilise les performances thermiques, indispensable pour un centre d’usinage haute précision qui doit garantir des tolérances constantes lors de longues productions.

Une cinématique 5 axes optimisée pour les pièces techniques

La tête orientable et indexable, équipée de roulements classe 7, assure une rigidité élevée et une tenue parfaite en charge.

Combinée aux glissières à patins précontraints sur les trois axes, elle permet des trajectoires fluides, essentielles dans les environnements où le centre CNC 5 axes doit produire des géométries complexes avec répétabilité.

Les manivelles électroniques sur les axes X, Y, Z, B et C facilitent les réglages et les prises de repères en atelier.

Un changeur d’outils fiable et rapide

Le changeur aléatoire 30 outils accepte :
- diamètre max : 150 mm
- longueur max : 200 mm
- poids max : 7 kg

Vous pouvez enchaîner les opérations en continu, sans perte de rythme. Dans un contexte de production mécanique industrielle, cette capacité réduit les interruptions et améliore le rendement global.

Un équipement complet pour un centre d’usinage CNC grande précision

De nombreux équipements sont intégrés pour un usage intensif :

- carter de protection intégrale avec extracteur de copeaux
- 2 pompes d’arrosage
- bacs à copeaux et à lubrifiant amovibles
- soufflette et douchette intégrée
- armoire électrique réfrigérée
- feu tricolore
- prise de longueur automatique des outils
- clés de service, manuel d’utilisation et manuel d’entretien en français

Ces fonctionnalités permettent une exploitation continue du centre d’usinage 5 axes CNC dans des environnements exigeants.

Une installation adaptée aux ateliers modernes

Avec un encombrement de 3000 × 2300 × 3050 mm et un poids de 8000 kg, cette machine-outil 5 axes offre une base très stable.

Ce poids élevé améliore l’absorption des vibrations et contribue à un usinage de précision constant.

La couleur gris/blanc assure une bonne visibilité et s’intègre facilement aux ateliers modernes.

Un choix fiable pour les ateliers qui recherchent la précision en 5 axes

Ce centre d’usinage 5 axes grande précision est un outil performant pour les ateliers travaillant sur des pièces critiques en mécanique générale, moules, aéronautique, maintenance et prototypes.

Grâce à sa structure rigide, à sa broche puissante et à sa cinématique complète, il apporte une solution fiable pour tous les travaux nécessitant maîtrise, exactitude et répétabilité.
