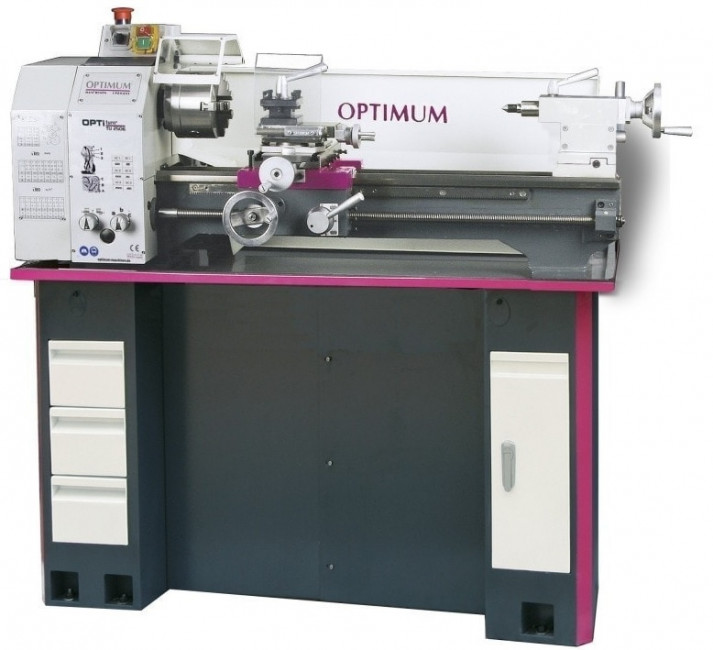

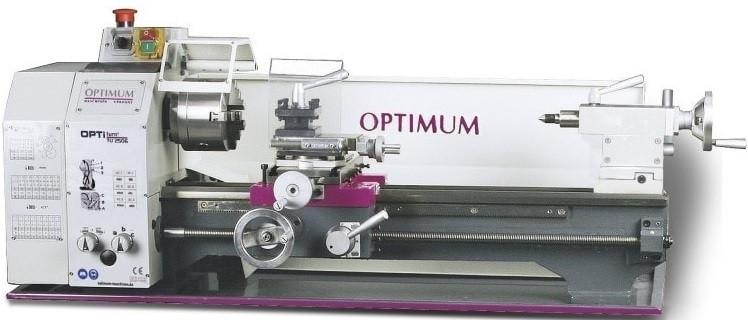

tour à métaux motorisation haute performance

Ce banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52), assure une stabilité et une durabilité exceptionnelles.

Cette construction solide garantit une précision de travail constante même dans les conditions les plus exigeantes.



Fabrication de qualité supérieure

Chaque composant de ce tour à métaux est fabriqué avec un souci extrême de qualité. De la sélection des matériaux à la phase d'assemblage, un processus rigoureux est suivi pour garantir des performances optimales et une longue durée de vie.



Précision de concentricité exceptionnelle

Grâce à une ingénierie précise, le tour à métaux offre une précision de concentricité remarquable.
Avec un nez de broche ayant une précision de concentricité inférieure à 0.009 mm et un mandrin avec une précision de concentricité de moins de 0.04 mm, vous pouvez réaliser des opérations de tournage avec une précision inégalée.



Sécurité en première ligne

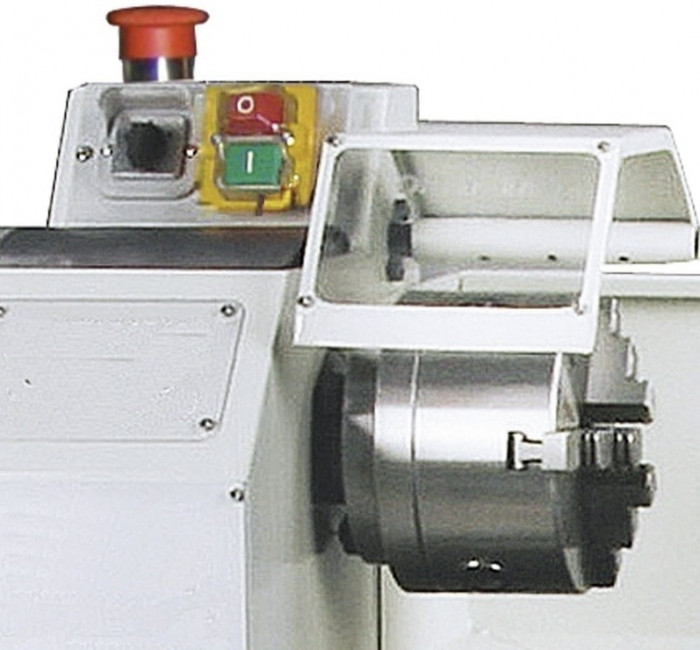

Doté d'un arrêt d’urgence “coup de poing” avec tension de sécurité et d'un carter de protection de mandrin asservi électriquement, ce tour à métaux met la sécurité au premier plan.
Vous pouvez travailler en toute tranquillité d'esprit, sachant que des mesures de sécurité robustes sont en place.



Polyvalence et confort d'utilisation

Équipé de trois chariots - longitudinal, transversal et supérieur - ce tour offre une polyvalence exceptionnelle. Le chariot transversal rainuré, le chariot supérieur orientable pour le tournage conique et le décalage latéral de la poupée mobile facilitent une variété d'opérations de tournage.



Performances optimisées

La vis mère montée sur paliers graissés assure des opérations de filetage et d'avance longitudinale automatique sans accroc.
Les volants des chariots gradués avec une précision de 0.04/0.01 mm et la large gamme de filetages possibles grâce aux pignons en acier fournissent une flexibilité accrue dans les opérations de tournage.



Facilité d'ajustement et de contrôle

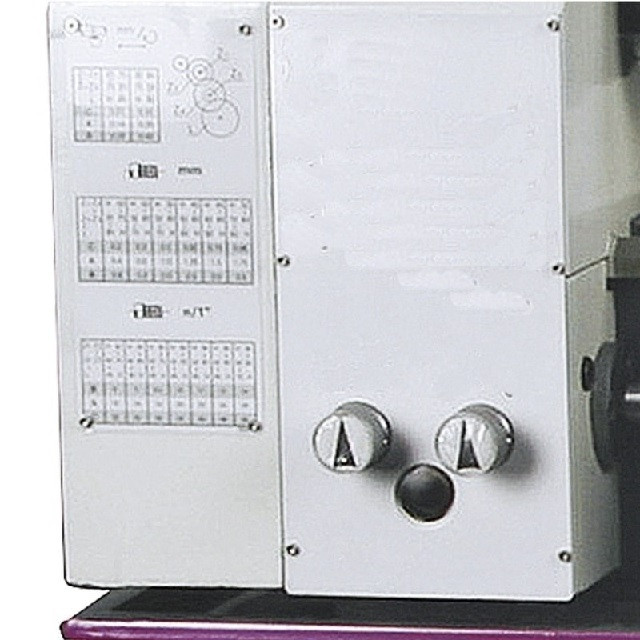

Avec des verniers gradués et une manette d’inversion en façade permettant le pas à gauche, ce tour à métaux offre une facilité d'ajustement et de contrôle. Le changement de vitesse simple et rapide par courroies en V simplifie les transitions entre les différents types d'opérations.



En somme, ce tour à métaux combine précision, sécurité et polyvalence pour répondre aux exigences des professionnels les plus exigeants.

Données électriques

- Puissance moteur 1,1 kW
- Fréquence   50 Hz
- Alimentation   230 V

- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
- Ø usinable au-dessus du banc   246 mm
- Ø usinable au-dessus du chariot   149 mm
- Largeur de banc   134 mm

Vitesse

- Nombre de vitesses 2 Steps
- Contrôle de la vitesse Réglable électroniquement
- Vitesse de broche   50 – 2500 T/min.

Attachement

- Attachement de broche   Cône court
- Alésage de broche   Ø 26 mm
- Cône morse de la broche   CM 4
- Section d‘outils Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   65 mm
- Ø du fourreau   30 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 4 mm/T
- Nombre de pas métriques   21
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   70 mm
- Course du chariot transversal   110 mm
- Course du chariot longitudinal   550 mm

Alimentation

Avances longitudinales   0,07 – 0,4 mm/tour
Nombre d'avances longitudinales   6

Dimensions et poids

- Longueur  1250 mm
- Largeur   650 mm
- Poids net (brut)   132 kg
