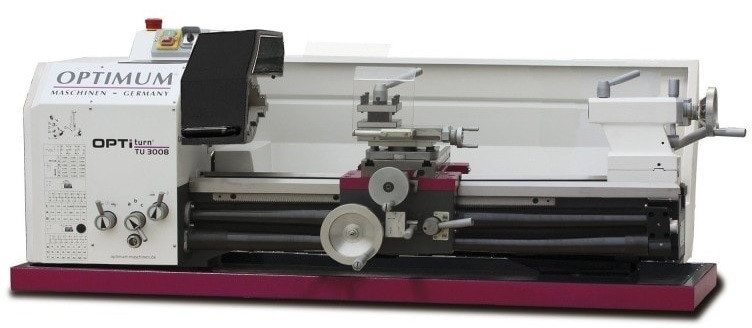

Tour à métaux équipé d'un mandrin tout acier

Ce tour à métaux est conçu pour répondre aux exigences de fabrication les plus précises. Chaque composant est fabriqué avec une précision extrême pour assurer des résultats de qualité supérieure.



Motorisation haute performance sans entretien, grande puissance

Équipé d'une motorisation de pointe, ce tour à métaux offre une puissance exceptionnelle sans nécessiter d'entretien fréquent. Vous bénéficiez ainsi d'une performance fiable et constante pour vos travaux les plus exigeants.



Avances automatiques longitudinales et transversales

Profitez de la commodité des avances automatiques longitudinales et transversales, qui vous permettent d'optimiser votre efficacité et de réaliser des opérations de manière plus fluide et précise.



Boîte mécanique d’avances 9 vitesses transversales et 9 vitesses longitudinales

La boîte mécanique d'avances offre une variété de vitesses, avec 9 options tant pour les avances transversales que longitudinales, vous permettant ainsi d'ajuster la vitesse selon les besoins spécifiques de votre projet.



Barre de chariotage indépendante

La barre de chariotage indépendante assure une stabilité et une précision accrues lors de l'usinage, garantissant des résultats homogènes et de qualité constante.



Vis mère montée sur paliers graissés et protection de vis mère de série

Pour les opérations de filetage et d'avance longitudinale automatique, cette machine est équipée d'une vis mère montée sur paliers graissés, assurant un fonctionnement fluide et fiable. De plus, la protection de vis mère de série garantit une durabilité accrue.



Mandrin tout acier haute précision et double roulement de broche qualité P5

Avec un mandrin tout acier haute précision et un double roulement de broche qualité P5, ce tour à métaux offre une stabilité et une précision exceptionnelles, assurant des résultats de qualité supérieure pour chaque projet.

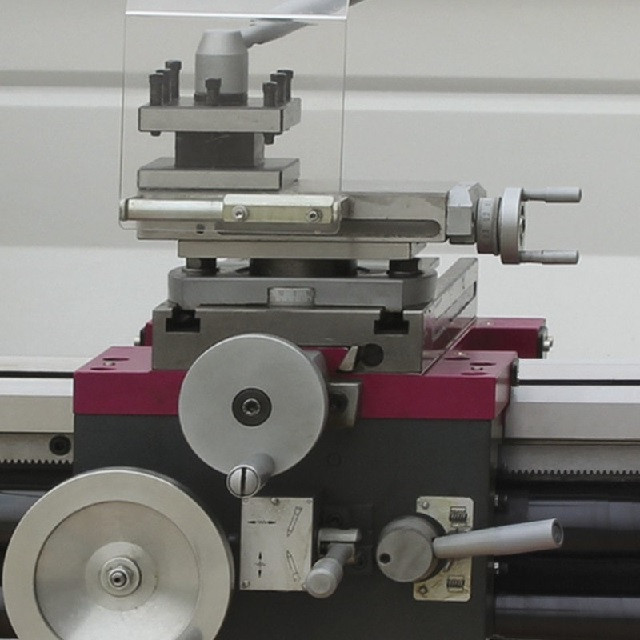

Tourelle 4 positions indexées avec carter de protection

La tourelle 4 positions indexées, accompagnée d'un carter de protection, offre une grande polyvalence et une sécurité accrue lors du changement d'outils, améliorant ainsi l'efficacité de votre travail.



Banc prismatique en fonte trempé et rectifié avec précision

Le banc prismatique en fonte, trempé par induction et rectifié avec précision, garantit une stabilité et une durabilité exceptionnelles, offrant ainsi un support solide pour vos opérations d'usinage.



Fonctionnalités de sécurité et accessibilité

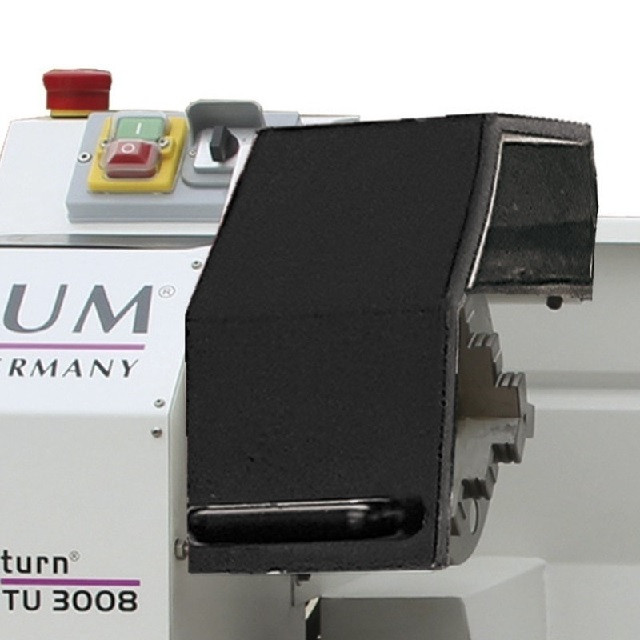

Des fonctionnalités de sécurité telles que l'inversion électrique du sens de rotation, le carter de protection de mandrin asservi électriquement et l'arrêt d'urgence coup de poing avec tension de sécurité garantissent un environnement de travail sûr et sécurisé. De plus, les chariots rainurés sont conçus  pour accueillir le réglet du système de mesure DRO 5, en option, tandis que le chariot supérieur orientable permet le tournage conique avec facilité.

- Hauteur de pointes   158 mm
- Distance entre-pointes   800 mm
- Ø usinable au-dessus du banc   310 mm
- Ø usinable au-dessus du chariot   190 mm
- Largeur de banc   180 mm

Vitessse

- Nombre de vitesses   6
- Vitesse de broche  150 – 2000 T/min.

Données électriques

- Puissance moteur  1,1 kW
- Alimentation   400 V
-  Fréquence   50 Hz

Attachement

- Attachement de broche  Camlock DIN ISO 702-2 No. 4
- Alésage de broche   Ø 38 mm
- Cône morse de la broche   CM 5
 - Section d‘outils   Max. 18 x 18 mm

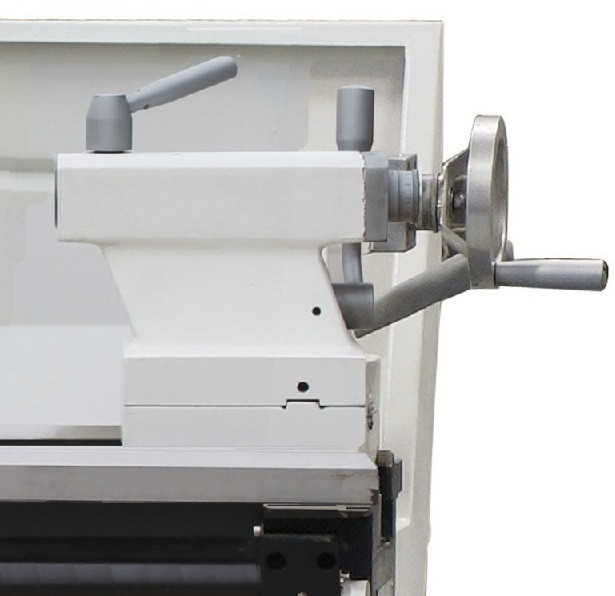

Poupée mobile

- Cône Morse du fourreau   CM 3
- Course du fourreau   70 mm
-  Ø du fourreau   38 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 3,5 mm/T
- Nombre de pas métriques   18
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   65 mm
- Course du chariot transversal   150 mm
- Course du chariot longitudinal   600 mm

Alimentation

- Avances longitudinales   0,085 – 0,832 mm/tour
- Nombre d'avances transversales   9
- Nombre d'avances longitudinales   9
- Avances transversales   0,01 – 0,1 mm/tour

Dimensions et poids

- Longueur   1525 mm
- Largeur   705 mm
- Poids net (brut)   226 kg
