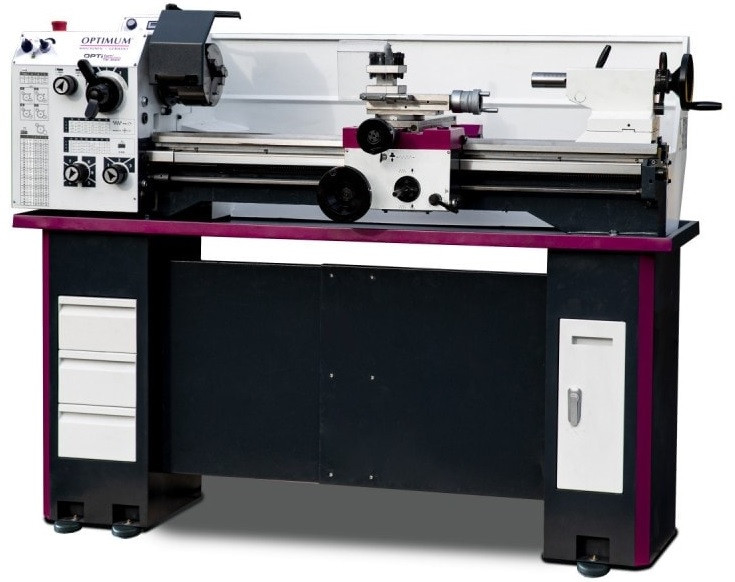

Tour de mécanicien

Puissance moteur : 1,1 kW -.réf : 3403016

Code fiche produit :71414526


  • Longueur  1632 mm
  • Largeur  770 mm
  •  Poids net (brut)   360 kg

Documentation
Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Ce tour est doté d'un système d'attachement rapide du mandrin conforme aux normes DIN ISO 702-2 Nr. 4 (Camlock D1 - 4), assurant une fixation sécurisée et une interchangeabilité aisée des outils.

Précision de concentricité du mandrin < 0.04 m
Grâce à une précision de concentricité exceptionnelle, inférieure à 0.04 mm, notre tour garantit des résultats de haute qualité pour toutes les applications de tournage.

Précision de concentricité du nez de broche < 0.015 mm
Le nez de broche trempé assure une précision de concentricité élevée, inférieure à 0.015 mm, pour un fonctionnement fiable et précis à chaque utilisation.

Broche trempée et rectifiée, montée sur roulements coniques
La broche trempée et rectifiée, montée sur des roulements coniques de qualité, offre une durabilité exceptionnelle et une rotation fluide pour des performances optimales.

Entraînement de broche par boîte de vitesse mécanique
L'entraînement de la broche par une boîte de vitesse mécanique garantit une transmission de puissance efficace et une adaptabilité à diverses vitesses de rotation.

Avances longitudinales et transversales automatiques
Les avances automatiques longitudinales et transversales facilitent le processus de tournage en assurant un déplacement régulier de l'outil, améliorant ainsi la productivité et la précision.

Boîte d’avances souple, pignons lubrifiés par bain d’huile
La boîte d'avances souple avec des pignons lubrifiés par bain d'huile garantit un fonctionnement fluide et silencieux, prolongeant la durée de vie de l'équipement.

Décalage latéral de la poupée mobile ajustable ±5 mm pour le tournage conique long
Un décalage latéral de la poupée mobile ajustable jusqu'à ±5 mm permet un tournage conique long avec une précision optimale, offrant ainsi une polyvalence accrue.

Orientation du chariot supérieur pour le tournage conique
L'orientation du chariot supérieur permet un tournage conique précis, répondant aux besoins les plus exigeants en matière de fabrication.

Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
La graduation fine du vernier du fourreau et du volant de la poupée mobile, avec une précision de 0.02 mm, permet un réglage minutieux pour des résultats impeccables.

Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
L'ajustement de la poupée mobile est simplifié grâce au levier de serrage rapide, offrant une manipulation aisée et une efficacité accrue lors du changement d'outil.

Levier de commande au tablier pour l’alimentation longitudinale ou transversale
Le levier de commande au tablier permet une alimentation longitudinale ou transversale facile, offrant un contrôle précis pendant les opérations de tournage.

  • Caractéristiques techniques :
Données électriques
- Puissance moteur   1,1 kW
- Alimentation   230 V
- Fréquence   50 Hz
- Hauteur de pointes   155 mm
- Distance entre-pointes   1000 mm
- Ø usinable au-dessus du banc   310 mm
- Ø usinable au-dessus du chariot   216 mm
- Largeur de banc   190 mm
Vitesse
- Nombre de vitesses   3
- Vitesse de broche   50 – 2500 T/min.
- Contrôle de la vitesse   Réglable électroniquement
Attachement
- Attachement de broche   Camlock DIN ISO 702-2 No. 4
- Alésage de broche   Ø 38 mm
- Cône morse de la broche   CM 5
- Section d‘outils   Max. 16 x 16 mm
Poupée mobile
- Cône Morse du fourreau   CM 3
- Course du fourreau   100 mm
- Ø du fourreau   38 mm
Déplacements / Filetages
- Filetages métriques   0,4 – 10 mm/T
- Nombre de pas métriques   29
- Filets au pouces (TPI)   56 – 4 TPI
Course
- Course du chariot supérieur   90 mm
- Course du chariot transversal   168 mm
- Course du chariot longitudinal   850 mm
Alimentation
- Avances longitudinales   0,02 – 0,4 mm/tour
- Avances transversales   0,01 – 0,2 mm/tour
- Nombre d'avances transversales   32
- Nombre d'avances longitudinales   24
Dimensions et poids
- Longueur   1632 mm
- Largeur   770 mm
- Poids net (brut)   360 kg

Documentation complémentaire
