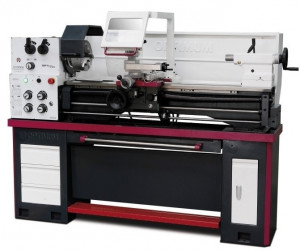

Tour à métaux avec boîte de vitesse

Ce tour de mécanicien est équipé d'une gamme complète de fonctionnalités pour répondre aux besoins les plus exigeants des professionnels.

Avec une boîte de vitesse et une boîte d’avances mécaniques intégrées, il offre une performance et une polyvalence exceptionnelles.



Construction robuste et précision de fabrication

Le banc prismatique en fonte grise, trempé par induction et rectifié avec précision, assure une stabilité et une durabilité maximales.
La précision de concentricité du nez de broche est maintenue à un niveau exceptionnellement bas de < 0.015 mm, assurant des résultats d'usinage de haute qualité.



Système d’attachement rapide et avances souples

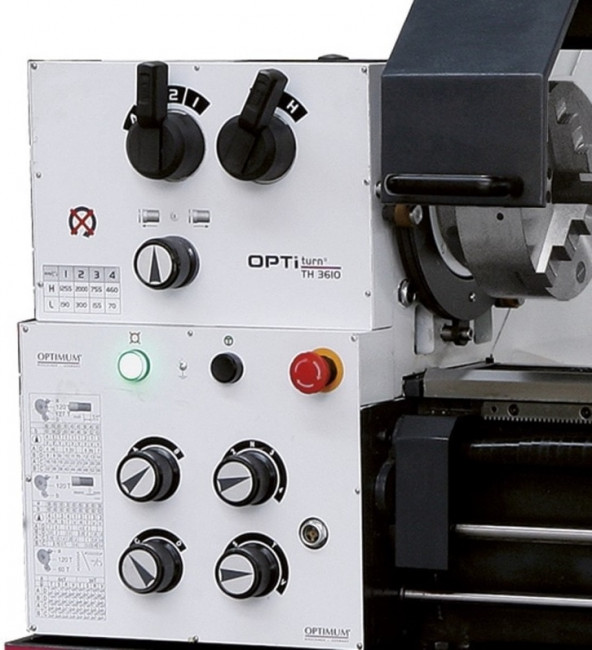

Le système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5) facilite le changement des outils et des pièces à usiner.
La boîte d’avances souple, avec des pignons trempés et lubrifiés par bain d’huile, offre une transmission fluide de la puissance pour des opérations d'usinage efficaces.



Fonctionnalités avancées et sécurité intégrée

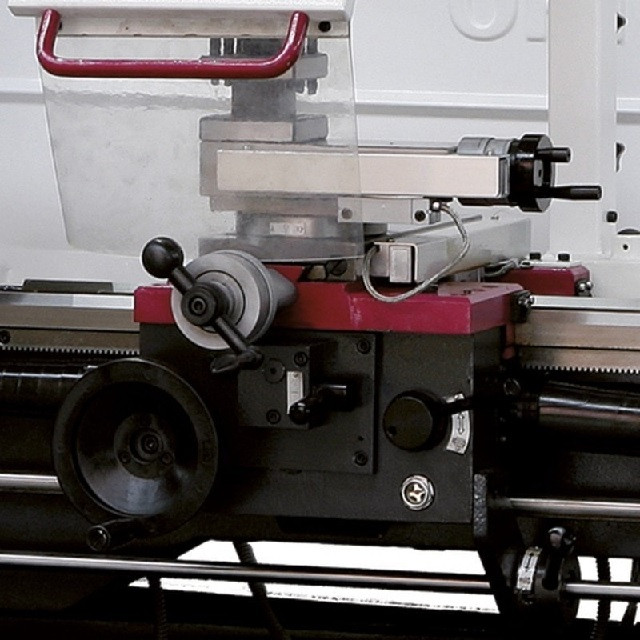

Des avances automatiques longitudinales et transversales, avec des pignons lubrifiés par bain d’huile, améliorent la productivité et la précision.
Le tour est équipé d'une gamme de dispositifs de sécurité, notamment un décalage latéral de la poupée mobile pour le tournage conique long, une inversion droite/gauche du sens de rotation de la broche avec commande au tablier, et un arrêt d’urgence "coup de poing".



Conception ergonomique et facilité d'utilisation

Des volants débrayables de sécurité sur les axes X et Z offrent un contrôle précis tout en garantissant la sécurité de l'opérateur.
La présence d'une lampe de travail LED assure une visibilité optimale sur la zone de travail.



Options de stockage et maintenance

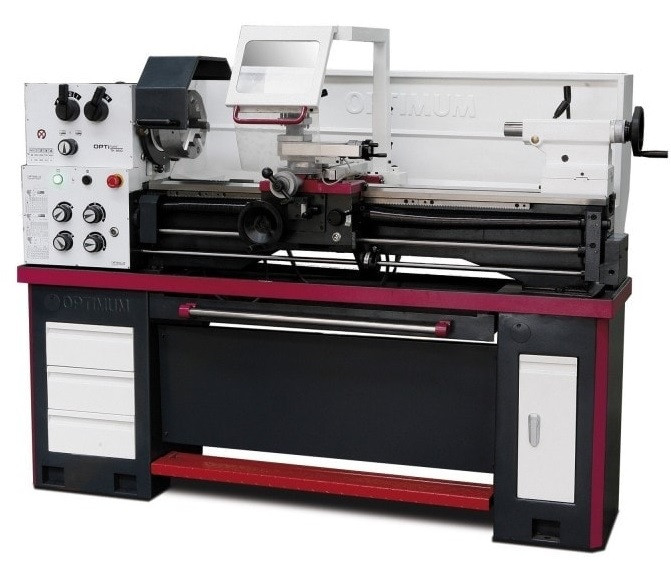

Le tour est équipé d'un socle de machine avec tiroirs et armoire de rangement à droite et à gauche, offrant un espace de stockage pratique pour les outils et les accessoires.
Un tiroir à copeaux monté sur glissières facilite le nettoyage et la maintenance.



Recommandations et mise en service

La mise en service de cette machine est fortement recommandée pour garantir un fonctionnement optimal.
N'hésitez pas à nous consulter pour obtenir des conseils sur les moyens de déchargement adaptés et pour toute assistance supplémentaire.

- Hauteur de pointes  169 mm
- Distance entre-pointes   980 mm
- Ø usinable au-dessus du banc   350 mm
- Ø usinable au-dessus du chariot   220 mm

Poupée mobile

- Cône Morse du fourreau   CM 3
- Course du fourreau   120 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 7 mm/T
- Nombre de pas métriques   32
- Filets au pouces (TPI)   56 – 4 TPI

Broche horizontale

- Puissance moteur de broche horizontale 1,5 kW

Course

- Course du chariot supérieur   112 mm
- Course du chariot longitudinal   850 mm
- Course du chariot transversal   168 mm

Attachement

- Section d‘outils   Max. 16 x 16 mm
- Cône morse de la broche   CM 6

Alimentation

- Avances longitudinales  0,05 – 1,5 mm/tour

Dimensions et poids

- Longueur   1925 mm
- Largeur   720 mm
- Poids net (brut)   570 kg
