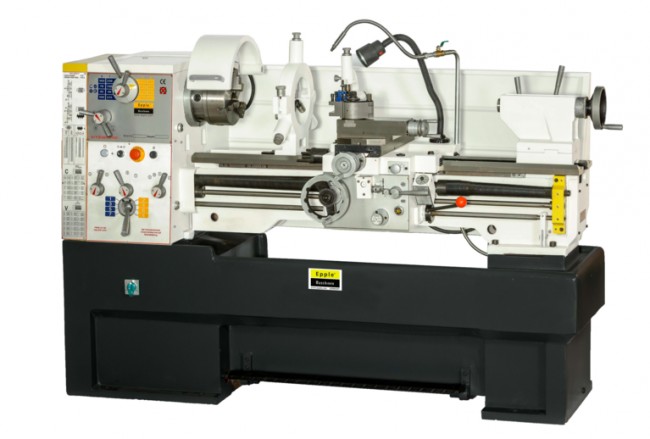

Besoin de travailler du métal tout en ayant une bonne productivité ? Optez pour le tour à métaux conventionnel.
Robuste et fonctionnel, il assure un résultat optimal en matière d’usinage de pièces métalliques, notamment le filetage, offrant ainsi une grande précision.
C’est une machine qui assure un fonctionnement sans vibrations et qui grâce au carter de protection, permet à l’utilisateur de travailler dans des conditions favorables.
Ce tour à métaux conventionnel est disponible en 4 modèles à des poids variants :
Modèle TD 4210 : 1.550 kg
Modèle TD 4210 DIGI : 1.560 kg
Modèle TU 4210 : 1.300 kg
Modèle TU 4210 DIGI : 1.310 kg
-
Caractéristiques générales :
- Construction robuste et résistante absorbant parfaitement les vibrations
- Banc prismatique trempé par induction et rectifié avec précision
- Banc largement dimensionné
- Les glissières sont munies de lardons en V ajustables
- Lubrification centralisée des chariots au tablier
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Banc rompu amovible pour le travail de grandes pièces
- Contre-pointe réglable pour la réalisation de filetages
- Précision de concentricité du nez de broche < 0.015 mm
- Arbres et engrenages trempés et rectifiés
- Panneau de commande clairement disposé avec un gros levier pour facilité la sélection de vitesse
- Transmission par engrenages trempés et rectifiés, lubrifiés par bain d’huile
- Volants avec avance micrométrique ajustable
- Broche trempée et rectifiée, montée sur roulements coniques très précis, lubrifiée par bain d’huile
- Frein de broche mécanique au pied
- Ressort spirale de protection de vis à billes assurant une longue durée de vie ainsi qu’une haute précision pour de nombreuses années
- Fabriqué conformément à la norme "DIN 8606"
-
Caractéristiques techniques :
Distance entre pointes : 1.000 mm
Hauteur de pointes : 205 mm
Diamètre usinable au-dessus du banc : 580 mm
Alésage de la broche : 52 mm
Cône morse de broche : CM 6
Cône morse de poupée mobile : CM 4
Plage de vitesses : 16
Vitesses : 45 - 1.800 tr/min
Avance longitudinale : 0,05 - 1,7 mm/rév
Avance transversale : 0,025 - 0,85 mm/rév
Filetage métrique : 0,2 - 14 mm/rév
Filetage en pouce : 2 - 72 fils/1"
Filetage diamétral : 8 - 44 D.P
Filetage au module : 0,3 - 3,5 mm
Course du chariot transversale : 140 mm
Course du chariot longitudinale : 210 mm
Mandrin 3 mors concentriques : 200 mm
Mandrin 4 mors : 300 mm
Faux plateau : 300 mm
Puissance moteur : 400 V / 4,5 kW
Dimensions avec le socle : 2.025 x 915 x 1.375 mm
Poids de la machine : 1.550 kg / 1.560 kg / 1.300 kg / 1.310 kg
