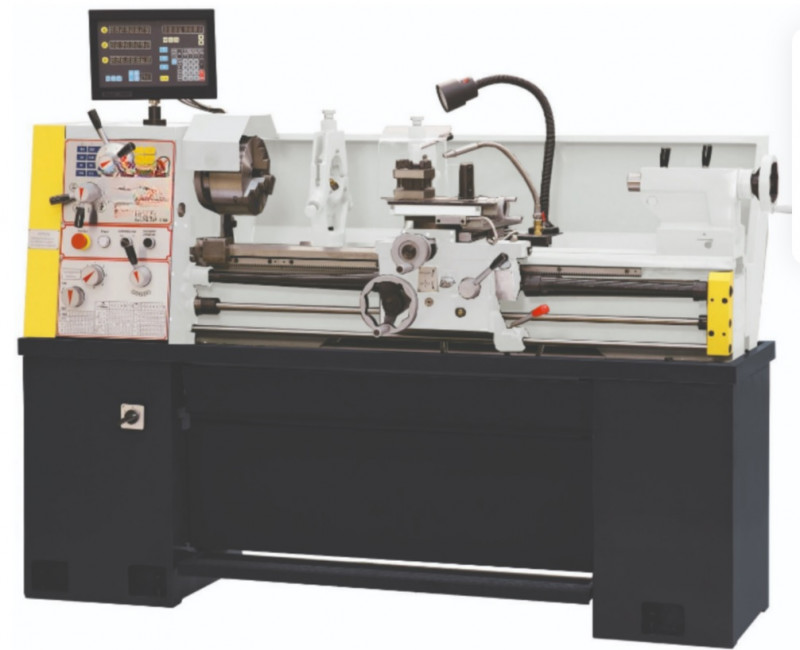

Tour de précision de haute qualité

Description

Le tour de précision de haute qualité est l'outil essentiel pour les professionnels et les passionnés de l'usinage métallique.



Sa construction solide et ses caractéristiques de pointe en font l'outil de choix pour une grande variété d'applications.



Précision inégalée pour des résultats exceptionnels

Avec des glissières trempées et rectifiées avec une précision remarquable, ce tour de précision garantit une précision inégalée dans toutes vos opérations d'usinage.

Les professionnels les plus exigeants peuvent compter sur la qualité de ses mouvements pour obtenir des pièces parfaites, tandis que les amateurs trouveront en lui le partenaire idéal pour donner vie à leurs projets.



Polyvalence grâce au nez de broche camlock D 1-5"

Le nez de broche camlock D 1-5" permet une polyvalence exceptionnelle en matière de montage d'outils et d'accessoires.

Vous pourrez facilement adapter ce tour de précision à vos besoins spécifiques, que vous travailliez sur de petits composants de précision ou sur des pièces plus imposantes.

Sa capacité d'adaptation en fait un outil incontournable pour tout atelier d'usinage.



Rigidité extrême avec un banc nervuré en fonte

Le banc nervuré en fonte de ce tour de précision offre une rigidité extrême, garantissant une stabilité exceptionnelle pendant l'usinage.

Vous pourrez travailler en toute confiance, sachant que votre machine restera parfaitement stable, même lors de travaux exigeants.

Sa construction robuste en fonte assure également une durabilité à long terme.



Fiabilité de la broche principale lubrifiée par bain d'huile

La broche principale de ce tour de précision est lubrifiée par un bain d'huile, ce qui garantit une lubrification efficace et une durée de vie prolongée.

De plus, elle est montée sur des roulements coniques très précis qui minimisent les vibrations et garantissent une rotation fluide.

Cela se traduit par des performances constantes et fiables, quel que soit le matériau que vous usinez.



Opération fluide grâce à l'engrenage trempé et rectifié

Le fonctionnement de ce tour de précision est assuré par un engrenage trempé et rectifié de haute qualité.

Cette conception garantit un fonctionnement fluide et silencieux, éliminant les à-coups et les perturbations.

Vous pourrez ainsi travailler avec précision et efficacité, même à des vitesses élevées.



Changement de vitesse simplifié pour une meilleure productivité

Le changement de vitesse sur ce tour de précision est simplifié, ce qui vous permet de passer rapidement d'une opération à l'autre sans perte de temps.

Cette caractéristique est particulièrement précieuse lorsque vous travaillez sur des projets exigeants nécessitant une variété de vitesses de rotation.

Vous pourrez ainsi augmenter votre productivité et réaliser vos projets plus rapidement.


• Caractéristiques :

- précision de concentricité du nez de broche < 0.015 mm

- transmission par jeu de pignons lubrifiés par bain d’huile

- alésage de la broche 38 mm

- roulements coniques ajustables

- glissières munies de lardons en V ajustables

- embrayage à glissement réglable sur la vis mère

- patins en néoprène pour protéger les lardons en V

- inversion droite/gauche du sens de rotation de la broche

- bouton d’arrêt d’urgence et protection basse tension du moteur électrique

- ressort spirale de protection de vis mère assurant une longue durée de vie ainsi qu’une haute précision pour de nombreuses années

- carter de protection de tourelle

- lampe de travail

- frein de broche mécanique au pied

- certificat de contrôle

- fabriqué conformément à la norme "DIN 8606"



Caractéristiques techniques :

- distance entre pointes :1.000 mm

- hauteur de pointes :180 mm

- diamètre usinable au-dessus du banc :280 mm

- alésage de la broche :38 mm

- cône morse de broche :CM 5

- cône morse de poupée mobile :CM 4

- plage de vitesse :16

- vitesse :45 - 1.800 tr/min

- avance longitudinale :0,043 - 0,653 mm/rév

- avance transversale :0,015 - 0,211 mm/rév

- filetage métrique :0,4 - 7 mm/rév

- filetage en pouce :4 - 70 fils/1"

- filetage diamétral :8 - 144 D.P.

- filetage au module :0,25 - 3,5 mm

- course du chariot transversale :95 mm

- course du chariot longitudinale :180 mm

- mandrin 3 mors concentriques :200 mm

- mandrin 4 mors :200 mm

- faux plateau :250 mm

- puissance moteur :400 V / 1,5 kW / 2,4 kW

- dimensions avec socle :750 x 1.920 x 1.800 mm

- poids machine :820 kg

Accessoires standards

- socle de la machine

- visualisation numérique

- système d'arrosage

- lampe de travail

- carter de protection de tourelle

- jeu de pignons de rechange

- banc rompu amovible

- frein de broche mécanique au pied

- carter de protection du mandrin avec interrupteur

- mandrin 3 mors 200 mm, serrage central

- mandrin 4 mors 200 mm, mors indépendants individuellement

- faux plateau 300 mm

- lunette fixe

- lunette à suivre

- tableau indicateur de filetage

- pointes fixes CM 3, cône morse CM 3, douille de réduction CM 5 - CM 3

- carter de protection arrière

- tourelle porte-outils 4 positions



Accessoires en option

- tourelle à changement rapide d’outils MULTIFIX Type B

- pieds de machine réglables M 12

- liquide de refroidissement

- outils de coupe 16 mm avec plaque réversible

---
