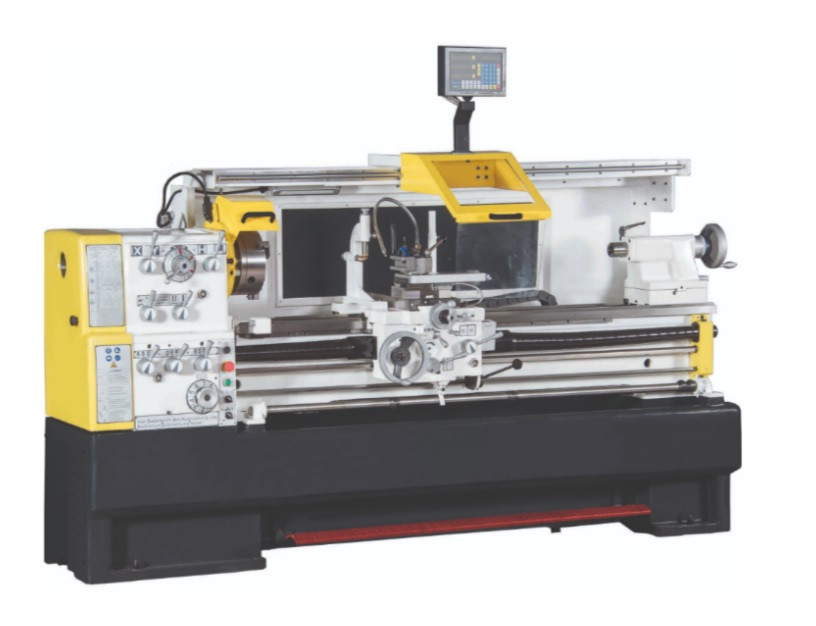

Tour avec visualisation numérique 3 axes

Description

Le tour avec visualisation numérique 3 Axes est un équipement essentiel pour les professionnels et les passionnés de l'usinage de précision.



Conçu pour répondre aux besoins des ateliers de mécanique, des centres de formation et des entreprises de fabrication, ce tour offre une précision exceptionnelle, une construction solide et des fonctionnalités avancées pour une variété d'applications.



Construction solide en fonte

La première chose qui frappe lorsque l'on examine le Tour avec Visualisation Numérique 3 Axes est sa construction solide en fonte.

Cette robustesse assure une stabilité et une durabilité exceptionnelles.

Vous pouvez compter sur ce tour pour résister aux rigueurs de l'usinage de précision, même dans les environnements les plus exigeants.

La fonte offre également une excellente absorption des vibrations, ce qui se traduit par une qualité de finition de vos pièces supérieure.



Banc primatique trempé par induction et rectifié avec précision

Le banc primatique est l'une des parties les plus cruciales d'un tour, et notre tour avec visualisation Numérique 3 Axes ne fait pas exception.

Il est trempé par induction et rectifié avec une précision exceptionnelle. Cette procédure garantit une surface de glissement lisse et résistante à l'usure, ce qui permet un mouvement fluide et précis du chariot sur le banc.

La rectification précise assure également que vos pièces sont usinées avec une précision inégalée.



Banc largement dimensionné

La taille compte lorsque vous travaillez sur des pièces de grande envergure, et notre tour le comprend parfaitement.

Le banc de notre Tour avec Visualisation Numérique 3 Axes est largement dimensionné pour accueillir des pièces de taille généreuse.

Vous ne serez pas limité par des restrictions d'espace lorsque vous utiliserez cet équipement, ce qui en fait un choix idéal pour une grande variété d'applications, de la fabrication de composants industriels aux prototypes personnalisés.



Glissières munies de lardons en V ajustables

Les glissières sont équipées de lardons en V ajustables, ce qui signifie que vous pouvez régler la tension pour obtenir un mouvement ultra-précis du chariot.

Cela se traduit par des coupes plus nettes et une réduction significative du jeu, garantissant ainsi la qualité de vos pièces.


• Caractéristiques :

- Banc rompu amovible pour le travail de grandes pièces

- Contre pointe réglable pour la réalisation de filetages

- Précision de concentricité du nez de broche < 0,015 mm

- Arbres et engrenages trempés et rectifiés

- Panneau de commande clairement disposé avec un gros levier pour faciliter la sélection de vitesse

- Transmission par engrenages trempés et rectifiés, lubrifiés par bain d'huile

- Volant avec avance micrométrique ajustable

- Broche trempée et rectifiée, montée sur roulements coniques très précis, lubrifiée par bain d'huile

- Avance longitudinale automatique avec 4 cames d'actionnement réglables

- Frein de broche mécaniques au pied

- Ressort spirale de protection de vis à billes assurant une longue durée de vie ainsi qu'une haute précision pour de nombreuses années

- Certificat de contrôle

- Fabriqué conformément à la norme "DIN 8606"



Caractéristiques techniques :

- distance entre pointes :1.500 mm

- hauteur de pointes :250 mm

- diamètre usinable au-dessus du banc :690 mm

- alésage de la broche :58 mm

- cône morse de broche :1 - 6"

- cône morse de poupée mobile :CM 4

- plage de vitesse :12

- vitesse :25 - 2.000 tr/min

- avance longitudinale :0,031 - 1,7 mm/rév

- avance transversale :0,014 - 0,784 mm/rév

- filetage métrique :0,1 - 14 mm/rév

- filetage en pouce :2 - 112 fils/1"

- filetage diamétral :8 - 144 D.P.

- filetage au module :0,25 - 3,5 mm

- course du chariot transversale :128 mm

- course du chariot longitudinale :285 mm

- mandrin 3 mors concentriques :250 mm

- mandrin 4 mors :300 mm

- faux plateau :350 mm

- puissance moteur :400 V / 5,5 kW

- dimensions avec socle :2.720 x 1.080 x 1.540 mm

- poids machine :



Accessoires standards

- Mandrin 3 mors diamètre 200 mm

- Tourelle à changement rapide d'outils MULTIFIX Type "B" (5 pièces)

- Mandrin 4 mors diamètre 300 mm

- Faux plateau Ø 350 mm

- Douille de réduction CM 6 / CM 4

- 2 pointes fixes CM 4

- Frein d'urgence

- Lunette fixe et lunette à suivre

- Système d'arrosage

- Lampe de travail

- Carter de protection de la tourelle

- Carter de protection du mandrin avec interrupteur de sécurité

- Appareil à retomber dans le pas

- Socle

- Jeu de pignons de rechange

- Mallette d'outils de service

---
