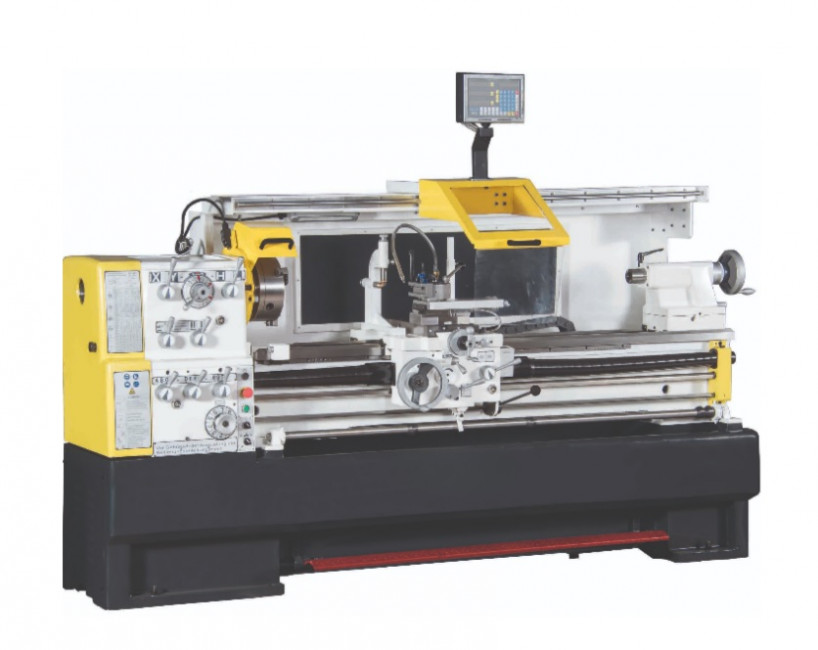

Tour industriel avec visualisation numérique 3 axes

Le tour industriel avec visualisation numérique 3 axes est un équipement essentiel pour les professionnels de l'usinage et de la fabrication.



Ce tour robuste et fiable est conçu pour répondre aux besoins des industries exigeantes.



Il offre une multitude d'avantages qui en font un choix incontournable pour les utilisateurs à la recherche de performances de pointe.



Construction solide en fonte

La construction solide en fonte de ce tour industriel assure une stabilité exceptionnelle, réduisant ainsi les vibrations et garantissant une précision inégalée dans vos opérations d'usinage.

Cette robustesse permet également de prolonger la durée de vie de l'équipement, en faisant un investissement durable pour votre entreprise.



Banc prismatique trempé par induction et rectifié avec précision

Le banc prismatique du tour est trempé par induction et rectifié avec une précision méticuleuse.

Cette caractéristique garantit une surface lisse et parfaitement plane, sur laquelle les pièces peuvent être usinées avec une grande précision.

Vous pouvez compter sur la qualité constante de vos pièces grâce à cette caractéristique essentielle.



Banc largement dimensionné

Le banc de ce tour industriel est largement dimensionné pour vous offrir une surface de travail spacieuse.

Cela vous permet de manipuler et d'usiner des pièces de grande taille sans aucun problème.

Vous gagnez en flexibilité pour répondre à divers besoins de production.



Glissières munies de lardons en V ajustables

Les glissières du tour sont équipées de lardons en V ajustables, offrant une grande précision dans le mouvement des chariots.

Ces lardons en V permettent un positionnement précis des outils de coupe, ce qui se traduit par des usinages impeccables et des finitions de qualité supérieure.



Lubrification centralisée des chariots au tablier

La lubrification centralisée des chariots au tablier est un avantage significatif pour l'entretien de votre tour industriel.

Elle assure une distribution uniforme de la lubrification, prolongeant ainsi la durée de vie des pièces mobiles tout en réduisant les besoins en maintenance. Vous économisez du temps et des ressources tout en maintenant votre équipement en excellent état de fonctionnement.



Inversion gauche/droite du sens de rotation de la broche avec commande au tablier

L'inversion gauche/droite du sens de rotation de la broche, contrôlée depuis le tablier, offre une grande polyvalence dans vos opérations d'usinage.

Vous pouvez facilement changer la direction de coupe sans avoir à déplacer manuellement la pièce ou ajuster les paramètres de la machine.


- Banc rompu amovible pour le travail de grandes pièces

- Contre pointe réglable pour la réalisation de filetages

- Précision de concentricité du nez de broche < 0,015 mm

- Arbres et engrenages trempés et rectifiés

- Panneau de commande clairement disposé avec un gros levier pour faciliter la sélection de vitesse

- Transmission par engrenages trempés et rectifiés, lubrifiés par bain d'huile

- Volant avec avance micrométrique ajustable

- Broche trempée et rectifiée, montée sur roulements coniques très précis, lubrifiée par bain d'huile

- Avance longitudinale automatique avec 4 cames d'actionnement réglables

- Frein de broche mécaniques au pied

- Ressort spirale de protection de vis à billes assurant une longue durée de vie ainsi qu'une haute précision pour de nombreuses années

- Certificat de contrôle

- Fabriqué conformément à la norme "DIN 8606"



Caractéristiques techniques :

- distance entre pointes :1.000 mm

- hauteur de pointes :230 mm

- diamètre usinable au-dessus du banc :690 mm

- alésage de la broche :58 mm

- cône morse de broche :1 - 6"

- cône morse de poupée mobile :CM 4

- plage de vitesse :12

- vitesse :25 - 2.000 tr/min

- avance longitudinale :0,031 - 1,7 mm/rév

- avance transversale :0,014 - 0,784 mm/rév

- filetage métrique :0,1 - 14 mm/rév

- filetage en pouce :2 - 112 fils/1"

- filetage diamétral :8 - 144 D.P.

- filetage au module :0,25 - 3,5 mm

- course du chariot transversale :128 mm

- course du chariot longitudinale :285 mm

- mandrin 3 mors concentriques :250 mm

- mandrin 4 mors :300 mm

- faux plateau :350 mm

- puissance moteur :400 V / 5,5 kW

- dimensions avec socle :2.220 x 1.080 x 1.600 mm

- poids machine :1.920 kg



Accessoires standards

- Mandrin 3 mors diamètre 200 mm

- Tourelle à changement rapide d'outils MULTIFIX Type "B" (5 pièces)

- Mandrin 4 mors diamètre 300 mm

- Faux plateau Ø 350 mm

- Douille de réduction CM 6 / CM 4

- 2 pointes fixes CM 4

- Frein d'urgence

- Lunette fixe et lunette à suivre

- Système d'arrosage

- Lampe de travail

- Carter de protection de la tourelle

- Carter de protection du mandrin avec interrupteur de sécurité

- Appareil à retomber dans le pas

- Socle

- Jeu de pignons de rechange

- Mallette d'outils de service
