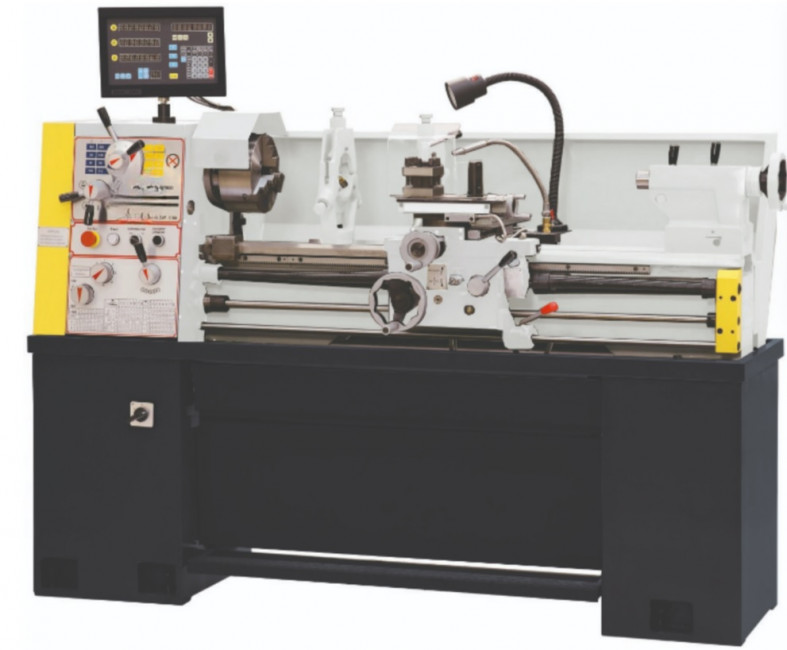

Tour de précision avec variateur de vitesse

Description

Le tour de précision avec variateur de vitesse est un outil incontournable pour les professionnels et les passionnés de l'usinage métallique.



Cette machine robuste en fonte est conçue pour répondre aux besoins de précision les plus exigeants, offrant une performance exceptionnelle dans une variété d'applications.



Les utilisateurs de cet équipement incluent les ateliers d'usinage, les artisans métalliers et les amateurs de bricolage sérieux.



Transmission par engrenage immersé dans l'huile

La transmission par engrenage immergée dans l'huile est l'une des caractéristiques clés de ce tour de précision.

Cette conception garantit une lubrification optimale des engrenages, réduisant l'usure et prolongeant la durée de vie de la machine.

De plus, cette transmission assure une transmission de puissance efficace, permettant de travailler sur des pièces métalliques de différentes densités sans compromettre la performance.



Variateur de vitesse pour une polyvalence maximale

Le variateur de vitesse intégré à ce tour de précision est un atout majeur.

Il permet aux utilisateurs de régler facilement la vitesse de rotation de la broche, offrant ainsi une grande polyvalence dans le traitement de divers matériaux.



Précision inégalée grâce au banc prismatique trempé

Le banc prismatique trempé par induction et rectifié avec précision est un gage de la précision inégalée de ce tour.

Cette caractéristique garantit une surface plane et stable pour le montage des pièces, ce qui est essentiel pour obtenir des résultats de haute qualité.

La rectification précise assure également une précision constante dans le mouvement de l'outil, ce qui est essentiel pour des opérations d'usinage de précision.



Glissières trempées et rectifiées avec lardons en V

Les glissières trempées et rectifiées, munies de lardons en V, sont une autre caractéristique remarquable de ce tour.

Elles permettent un mouvement fluide et précis de la poupée mobile le long du banc.



Changement de vitesse simplifié pour un gain de temps

Le changement de vitesse sur ce tour est simplifié, ce qui permet de gagner un temps précieux lors des opérations d'usinage.

Les utilisateurs peuvent ajuster rapidement la vitesse en fonction des besoins de leur projet, sans avoir à interrompre leur travail pendant de longues périodes de réglage.

Cette fonctionnalité améliore l'efficacité de l'usinage et la productivité globale de l'atelier.


• Caractéristiques :

- nez de broche camlock D 1-5", alésage de la broche 38 mm

- roulements coniques ajustables

- engrenage cône morse de poupée mobile

- guidage par glissière avec lardons en V ajustables

- embrayage à glissement réglable sur la vis mère

- patins néoprène pour protéger les lardons en V

- inversion droite/gauche du sens de rotation de la broche

- bouton d’arrêt d’urgence et protection basse tension du moteur électrique

- ressort spirale de protection de vis mère assurant une longue durée de vie ainsi qu’une haute précision pour de nombreuses années

- lampe de travail

- frein de broche mécanique au pied

- certificat de contrôle

- fabriqué conformément à la norme "DIN 8606"



Caractéristiques techniques :

- distance entre pointes :1.000 mm

- hauteur de pointes :180 mm

- diamètre usinable au-dessus du banc :280 mm

- alésage de la broche :38 mm

- cône morse de broche :CM 5

- cône morse de poupée mobile :CM 4

- plage de vitesse :variateur

- vitesse :45 - 400 tr/min // 220 - 1.800 tr/min

- avance longitudinale :0,043 - 0,653 mm/rév

- avance transversale :0,015 - 0,211 mm/rév

- filetage métrique :0,4 - 7 mm/rév

- filetage en pouce :4 - 70 fils/1"

- filetage diamétral :8 - 144 D.P.

- filetage au module :0,25 - 3,5 mm

- course du chariot transversale :95 mm

- course du chariot longitudinale :180 mm

- mandrin 3 mors concentriques :160 mm

- mandrin 4 mors :200 mm

- faux plateau :250 mm

- puissance moteur :400 V / 4,5 kW

- dimensions avec socle :750 x 1.920 x 1.500 mm

- poids machine :850 kg



Accessoires standards

- visualisation numérique

- système d'arrosage

- lampe de travail

- carter de protection de tourelle

- jeu de pignons de rechange

- banc rompu amovible

- frein de broche mécanique au pied

- carter de protection du mandrin avec interrupteur

- mandrin 3 mors 200 mm

- mandrin 4 mors 200 mm, mors indépendants individuellement

- faux plateau 300 mm

- lunette fixe

- lunette à suivre

- tableau indicateur de filetage

- pointes fixes CM 3, cône morse CM 3, douille de réduction CM 5 - CM 3

- carter de protection arrière

- tourelle porte-outils 4 positions

- mallette d’outils de service



Accessoires en option

- tourelle à changement rapide d’outils MULTIFIX Type B

- pieds de machine réglables M 12

- liquide de refroidissement

- outils de coupe 16 mm

---

Modèles disponibles

Autres produits de ce fournisseur

•

  scie à ruban semi-automatique avec coupe biaise

  Prix sur demande
•

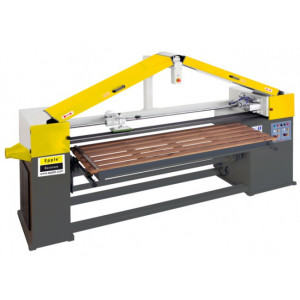

  Ponceuse double longue bande

  Prix sur demande
•

  Scie à ruban double colonne semi-automatique

  Prix sur demande
•

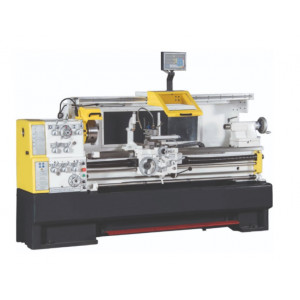

  Tour avec visualisation numérique 3 axes
