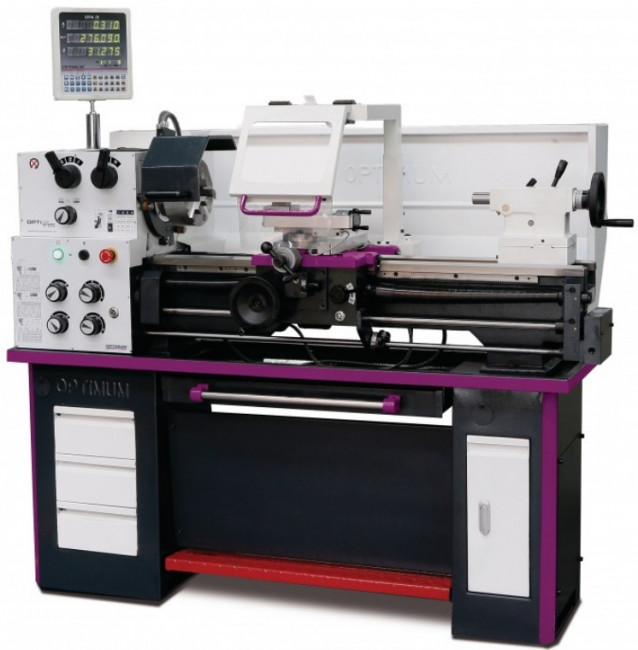

Tour à métaux avec clavier simple

Ce tour à métaux est construit sur un banc prismatique en fonte grise, offrant une robustesse et une durabilité exceptionnelles.

Ce banc est traité par induction et rectifié avec une précision minutieuse pour garantir des performances optimales lors de l'usinage.



Attachement rapide : Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)

Doté d'un système d’attachement rapide du mandrin conforme aux normes DIN ISO 702-2 Nr.4 (Camlock D1 - 4), ce tour à métaux offre une facilité d'utilisation et une fiabilité accrues, permettant un changement rapide et sécurisé des outils.



Précision exceptionnelle : Précision de concentricité du nez de broche < 0.015 mm

Grâce à une précision de concentricité exceptionnelle du nez de broche, inférieure à 0.015 mm, ce tour à métaux garantit des opérations d'usinage précises et de haute qualité, répondant aux exigences les plus strictes.



Avances Souples : Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile

La boîte d’avances souple est équipée de pignons trempés et lubrifiés par bain d’huile, assurant un fonctionnement fluide et une durabilité maximale pour les opérations d'avance, améliorant ainsi l'efficacité globale de l'usinage.



Commande facile : Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile

Doté d'avances automatiques longitudinales et transversales, ce tour à métaux offre une commande facile et précise des opérations d'usinage, avec des pignons lubrifiés par bain d’huile pour une performance optimale et une durabilité accrue.



Tournage conique : Décalage latéral de la poupée mobile pour le tournage conique long

La poupée mobile peut être décalée latéralement pour permettre le tournage conique long, offrant ainsi une polyvalence supplémentaire dans les opérations d'usinage pour répondre à divers besoins.



Flexibilité d'utilisation : Inversion droite/gauche du sens de rotation de la broche avec commande au tablier

Avec la possibilité d'inverser le sens de rotation de la broche, commandé directement depuis le tablier, ce tour à métaux offre une flexibilité d'utilisation accrue pour s'adapter à différentes tâches d'usinage.



Sécurité maximale : Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”, frein d'urgence au pied

Le tour à métaux est équipé d'une gamme de dispositifs de sécurité, y compris un carter de protection de tourelle, un carter de poulie asservi électriquement, une protection de vis mère, un arrêt d’urgence “coup de poing” et un frein d'urgence au pied, garantissant une utilisation sûre dans toutes les situations.



Fonctionnalités de sécurité avancées : Volants débrayables de sécurité sur les axes X et Z

Les volants débrayables de sécurité sur les axes X et Z offrent une protection supplémentaire, permettant un contrôle manuel en cas de besoin tout en assurant la sécurité de l'opérateur et de l'équipement.



Protection du moteur : Protection électrique du moteur

Le moteur est équipé d'une protection électrique pour garantir son bon fonctionnement et prolonger sa durée de vie, assurant ainsi la fiabilité et la sécurité de l'ensemble du système.



Alimentation fiable : Transformateur basse tension 24 volts

Avec un transformateur basse tension 24 volts, ce tour à métaux bénéficie d'une alimentation fiable et stable, garantissant des performances cohérentes et une sécurité électrique maximale.

Données électriques

- Alimentation électrique (machine) 1 x 400V 16A / 1 x 230V

- Hauteur de pointes   165 mm
- Distance entre-pointes   800 mm
- Ø usinable au-dessus du chariot   200 mm
- Ø usinable au-dessus du banc   330 mm

Broche horizontale

- Puissance moteur de broche horizontale  1,5 kW

Poupée mobile

- Course du fourreau   110 mm

Vitesse

- Nombre de vitesses   16

Attachement

- Cône morse de la broche   CM 5
- Section d‘outils   Max. 16 x 16 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 7 mm/T
- Filets au pouces (TPI)   56 – 4 TPI

Course

- Course du chariot supérieur   98 mm
- Course du chariot transversal   160 mm
- Course du chariot longitudinal   600 mm

Alimentation

- Avances longitudinales   0,05 – 1,5 mm/tour

Dimensions et poids

- Longueur   1680 mm
- Largeur   745 mm
- Poids net (brut)   510 kg
