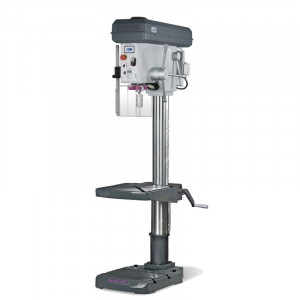

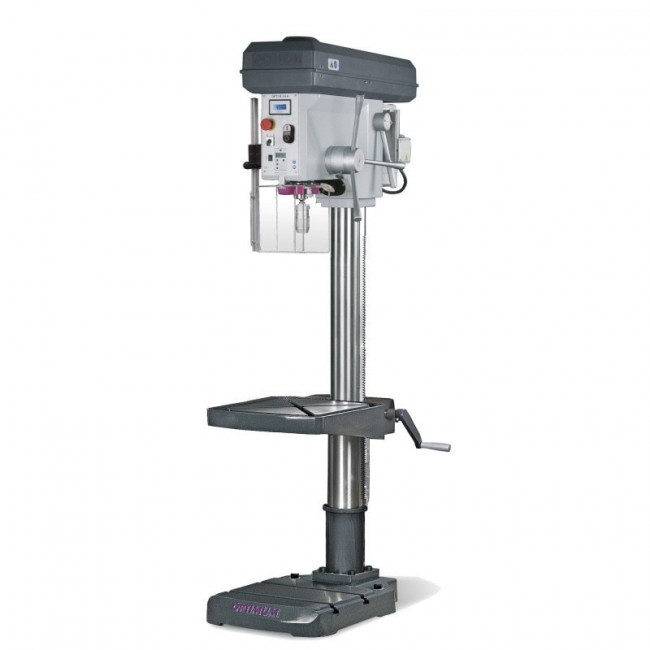

Cette perceuse d’établi et à colonne est une machine-outil de haute qualité, conçue pour le perçage de pièces métalliques.
Avec une capacité de perçage dans l'acier allant jusqu'à 34 mm, elle convient parfaitement aux écoles, aux centres de formation et aux ateliers de maintenance.

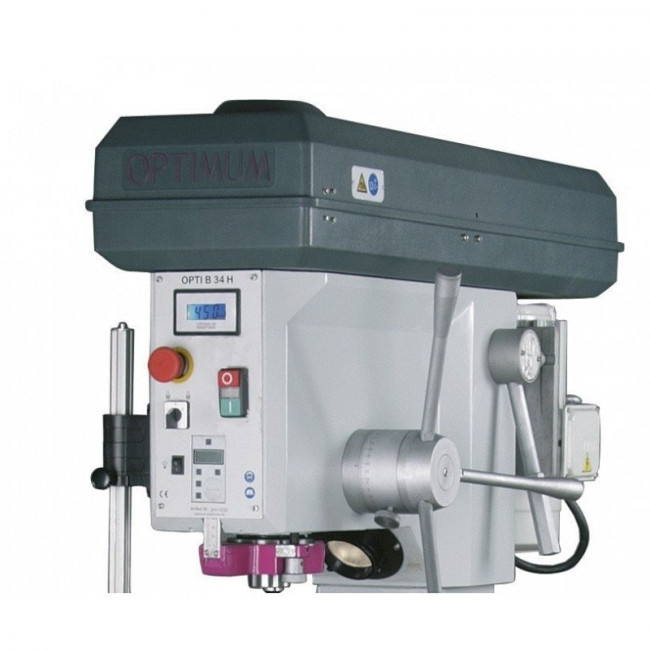

Son panneau de commandes intuitif et son affichage digital de la vitesse rendent son utilisation facile.
Elle est sécurisée, grâce à son interrupteur avec arrêt d'urgence, à son carter de mandrin réglable en hauteur et à son capteur de sécurité.
La machine est polyvalente avec une possibilité de perçage sur établi ou sur colonne, selon l'espace disponible et le type de pièce à percer.
Elle est dotée d'une table de 420 x 400 mm qui peut pivoter à 360° autour de la colonne et faciliter le travail.
-
Caractéristiques générales :
- Précision de concentricité garantie < 0.015 mm mesurée sur la broche
- Équipée d’un carter de mandrin réglable en hauteur avec un capteur de sécurité pour assurer une protection optimale de l’utilisateur
- Socle robuste de grandes dimensions avec rainures en “T” et renforts arrière
- Socle permettant l’usinage de pièces très hautes en pivotant la table de perçage
- Interrupteur de sécurité conforme aux normes IP54 avec bobinage basse tension et arrêt d’urgence “coup de poing”
- Inverseur de rotation
- Changement rapide d’outil grâce à l’éjecteur d’outils intégré
- Broche équipée de roulements de très haute qualité
- Butée de profondeur réglable

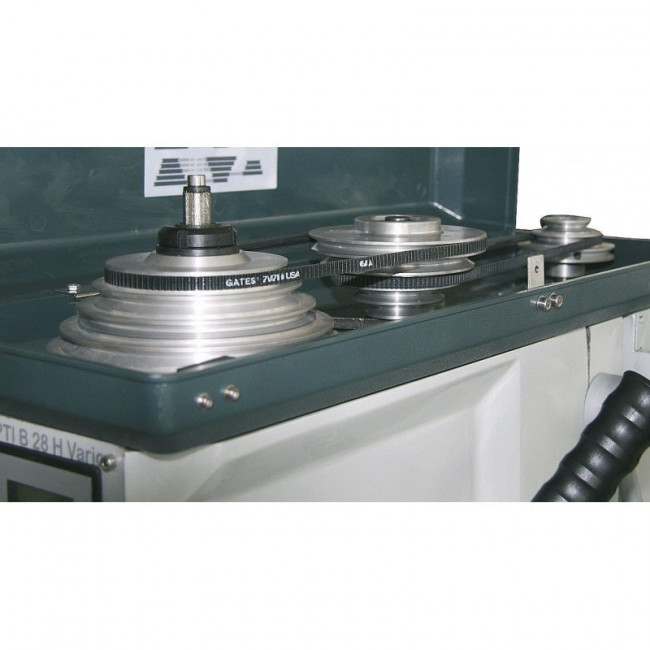

- Système de tension rapide de courroies
- Carter de poulie asservi électriquement avec capteurs sans contact
- Lampe de travail halogène intégrée
- Rotation de la table à 360° autour de la colonne
- Transmission silencieuse et moteur électrique haute qualité
- Bras de cabestan en acier robuste
- Jauge digitale de profondeur
- Tachymètre digital indiquant la vitesse de broche
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
Données électriques
- Alimentation : 400 V
- Fréquence : 50 Hz
Vitesse
- Nombre de vitesses : 2 x 9
- Vitesse de broche : 145 – 4800 T/min
Capacité de perçage
- Capacité de perçage (acier S235JR) : Ø 34 mm
- Capacité de perçage en continu (acier S235JR) : Ø 26 mm
Table de perçage
- Longueur de la table de perçage : 420 mm
- Largeur de la table de perçage : 400 mm
- Type de rainure en "T" : diagonal
- Dimensions rainures en "T" : 14 mm
- Distance broche – table (max.) : 790 mm
Socle de machine
- Distance broche – socle (max.) : 1275 mm
- Longueur de travail du socle : 390 mm
- Largeur de travail de bridage de la pièce : 390 mm
- Dimensions tasseaux en T : 14 mm
- Nombre de rainures en T : 2
- Distance entre les rainures en T : 150 mm
Attachement
- Attachement de broche : CM 4
- Course de broche : 160 mm
- Col de cygne : 285 mm
Moteur
- Puissance du moteur : 1.50 / 2.20 kW
- Nombre d'engrenages du moteur de la broche : 2 étapes
Dimensions et poids
- Ø de la colonne : Ø 115 mm
- Longueur : 918 mm
- Largeur : 585 mm
- Hauteur : 1895 mm
- Poids net (brut) : 260 kg
- Arbre CM 4 - B16
- Mandrin autoserrant (1 - 16 mm)
- Tasseaux en "T"
- Lampe de travail
- Tachymètre
