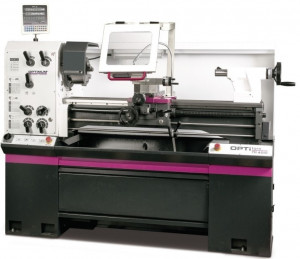

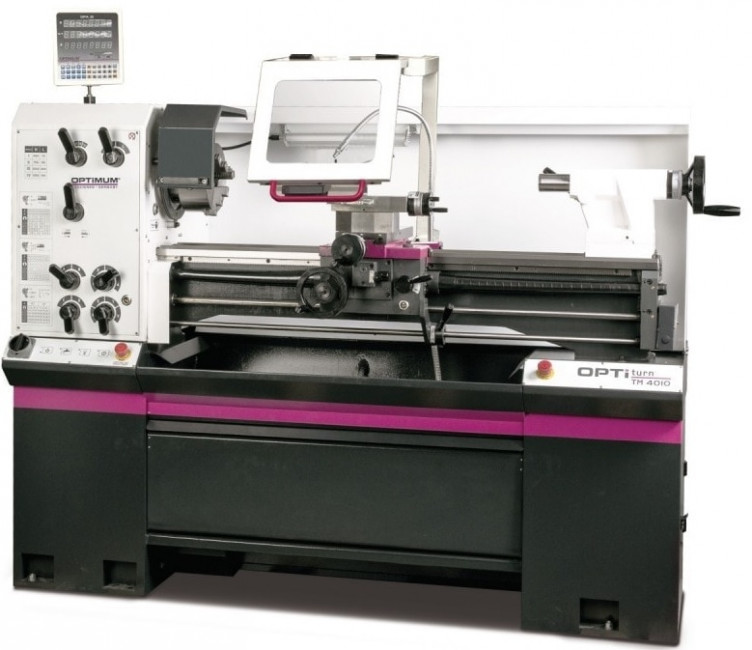

Ce tour de métaux est équipé d'un système de guidage de l'axe Z qui est trempé et rectifié, assurant une stabilité et une précision optimales lors de l'usinage.
Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1-5)
Pour une installation rapide et sécurisée, ce tour est équipé d'un système d'attachement rapide du mandrin conforme aux normes DIN ISO 702-2 Nr.5, garantissant une fixation fiable du mandrin Camlock D1-5.
Glissières usinées avec précision
Les glissières du tour sont usinées avec une grande précision, assurant un mouvement fluide et stable lors des opérations d'usinage.
Verniers ajustables avec graduations 0.04 / 0.02 mm
Les verniers du tour sont ajustables et munis de graduations précises de 0.04 / 0.02 mm, permettant un réglage fin et une mesure précise des dimensions.
Glissières précises avec système de rattrapage des jeux
Les glissières précises du tour sont équipées d'un système de rattrapage des jeux, garantissant un fonctionnement sans jeu et une grande précision dans les mouvements.
Orientation du chariot supérieur ± 90° pour le tournage conique
Le chariot supérieur du tour peut être orienté jusqu'à ± 90°, facilitant ainsi les opérations de tournage conique.
Décalage de la poupée mobile pour le tournage conique long
Pour les opérations de tournage conique long, le tour est équipé d'un décalage de la poupée mobile, offrant ainsi une plus grande flexibilité et une meilleure précision.
Equipé d’une tourelle à changement rapide de série et d’un porte-outil 20 x 100 type D
Pour une efficacité accrue, le tour est équipé en série d'une tourelle à changement rapide et d'un porte-outil 20 x 100 type D, permettant un changement rapide et facile des outils.
Précision de concentricité du nez de broche <0.015 mm
Le tour offre une précision de concentricité exceptionnelle avec un nez de broche dont la concentricité est inférieure à 0.015 mm, garantissant des résultats d'usinage de haute qualité.
Lubrification de la broche par bain d’huile
La broche du tour est lubrifiée par bain d'huile, assurant un fonctionnement fluide et une meilleure durabilité.
Boite d’avance souple, pignons trempés et rectifiés
La boîte d'avance du tour est souple et les pignons sont trempés et rectifiés, assurant une transmission de puissance efficace et une durabilité accrue.
Boite de vitesse avec engrenages et arbres trempés et rectifiés, fonctionnant dans un bain d'huile avec roulements de précision
La boîte de vitesse du tour est équipée d'engrenages et d'arbres trempés et rectifiés, fonctionnant dans un bain d'huile avec des roulements de précision, assurant ainsi un fonctionnement fluide et silencieux.
Volants débrayables de sécurité sur les axes X et Z, testés selon EN 23125
Pour la sécurité de l'opérateur, le tour est équipé de volants débrayables de sécurité sur les axes X et Z, conformes aux normes EN 23125, garantissant un fonctionnement sécurisé.

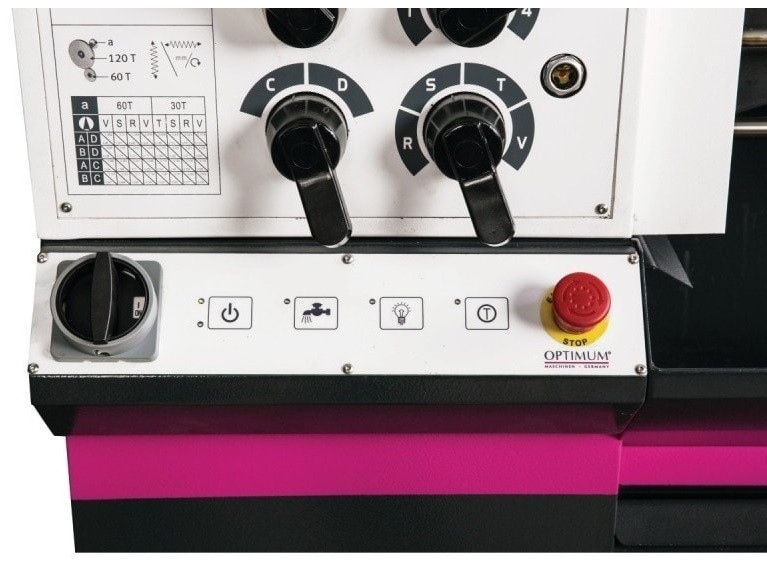

Inversion droite / gauche du sens de rotation de la broche avec commande au tablier
Le sens de rotation de la broche peut être inversé facilement grâce à la commande au tablier, offrant ainsi une plus grande flexibilité dans les opérations d'usinage.

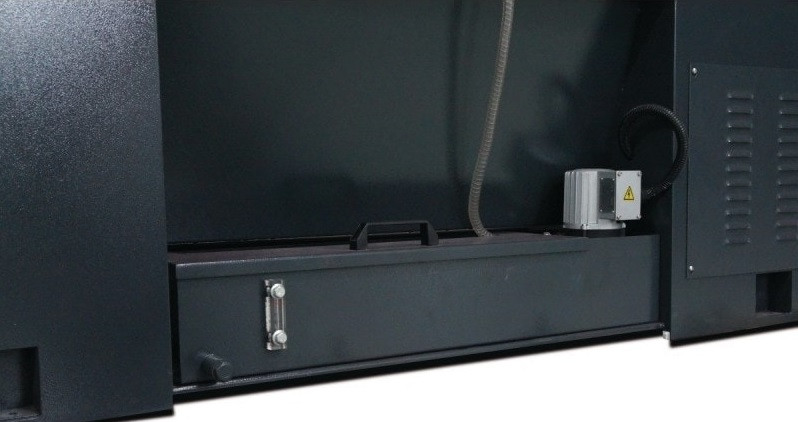

Unité d’arrosage amovible avec affichage du niveau pour faciliter le remplissage
Le tour est équipé d'une unité d'arrosage amovible avec affichage du niveau, facilitant ainsi le remplissage et assurant un arrosage efficace pendant les opérations d'usinage.
Leviers de commutation testés en fonction du cycle de vie EN ISO13849
Les leviers de commutation du tour sont testés en fonction du cycle de vie selon les normes EN ISO13849, garantissant une durabilité et une fiabilité optimales.
Lampe de travail LED
Pour une meilleure visibilité lors des opérations d'usinage, le tour est équipé d'une lampe de travail LED, assurant un éclairage optimal de la zone de travail.
Frein électromagnétique
Le tour est équipé d'un frein électromagnétique, garantissant un arrêt rapide et sûr de la broche pour une meilleure sécurité de l'opérateur.
Mandrin trois mors concentriques Camlock D1-5 inclus de série
En série, le tour est livré avec un mandrin trois mors concentriques Camlock D1-5, offrant ainsi une solution complète pour les opérations d'usinage.
-
Caractéristiques techniques :
Données électriques
- Puissance moteur 2,2 kW
- Alimentation 400 V Fréquence 50 Hz
Caractéristiques
- Distance entre-pointes 1000 mm
- Ø usinable au-dessus du banc 400 mm
- Hauteur de pointes 200 mm
- Ø usinable au-dessus du chariot 250 mm
- Nombre de vitesses 8
- Vitesse de broche 70 – 2000 T/min.
Attachement
- Attachement de broche Camlock DIN ISO 702-2 No.5
- Alésage de broche Ø 53 mm
Poupée mobile
- Cône Morse du fourreau 50 mm
- Course du fourreau 110 mm
Déplacements / Filetages
- Filets au pouces (TPI) 56 – 4 TPI
- Filetages métriques 0,4 – 7 mm/T
Connexions électriques
- Puissance totale 2.3 kW
Course
- Course du chariot supérieur 98 mm
- Course du chariot transversal 185 mm
- Course du chariot longitudinal 850 mm
Alimentation
- Avances longitudinales 0,014 – 0,38 mm/tour
- Avances transversales 0,052 – 1,392 mm/tour
Système de lubrification par refroidissement
- Puissance du système d'arrosage 100 W
Dimensions et poids
- Longueur 1950 mm
- Largeur 820 mm
- Poids net (brut) 767 kg
