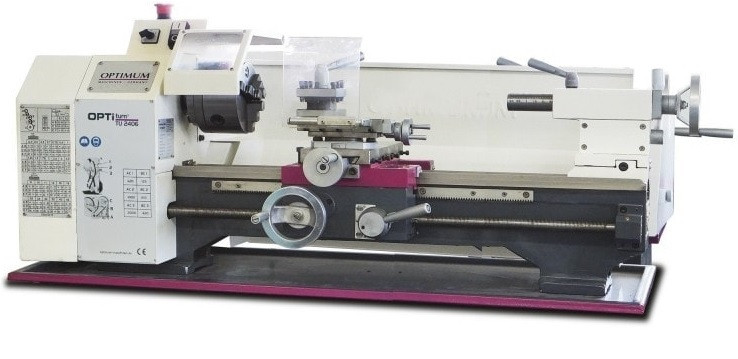

Tour à métaux avec tourelle 4 positions indexées

Ce tour à métaux est fabriqué avec une précision exceptionnelle pour répondre aux besoins des professionnels les plus exigeants.

Son banc est trempé par induction avec une dureté Rockwell de 42 à 52 (HRC) et rectifié pour assurer une stabilité maximale.

De plus, il bénéficie d'une stabilisation naturelle pendant au moins six mois pour garantir des performances durables.



Vis mère et avance longitudinale automatique

Équipé d'une vis mère montée sur des paliers graissés, ce tour permet des opérations de filetage et d'avance longitudinale automatique en toute fluidité.
Sa précision de concentricité du nez de broche est inférieure à 0,009 mm, tandis que la précision de concentricité du mandrin est maintenue à moins de 0,05 mm.



Polyvalence et sécurité

Doté d'un chariot supérieur orientable pour le tournage conique, ce tour offre une grande flexibilité dans les opérations de travail des métaux.

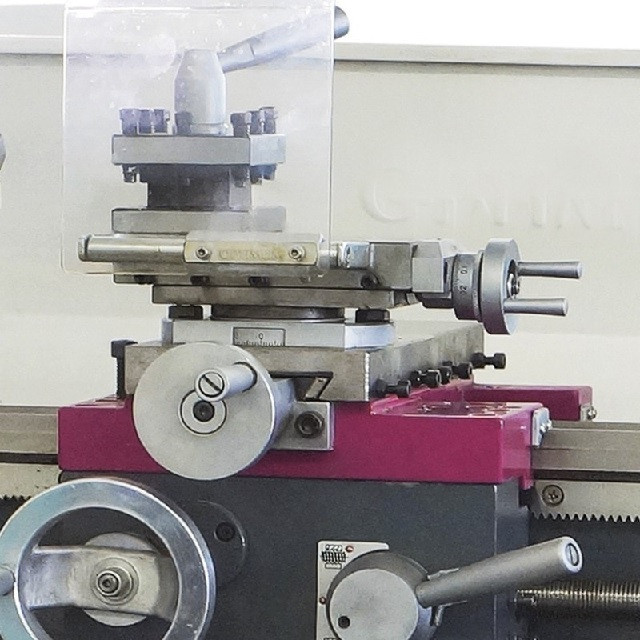

De plus, son carter de protection de tourelle et sa tourelle 4 positions indexées assurent une sécurité optimale lors de son utilisation.



Construction robuste et fonctionnalités avancées

Tous les chariots et glissières sont trempés et rectifiés avec une précision remarquable, garantissant ainsi une performance sans faille.
La broche est montée sur double roulement conique avec rattrapage de jeux, assurant une rotation fluide et précise.
Les pignons en acier traité offrent de larges possibilités de filetages, y compris les pas à gauche, tandis que le pignon fusible de sécurité garantit une protection supplémentaire.



Conception ergonomique et conformité aux normes

Avec un décalage latéral de +/- 5 mm de la poupée mobile, ce tour permet le tournage conique long avec une grande facilité.

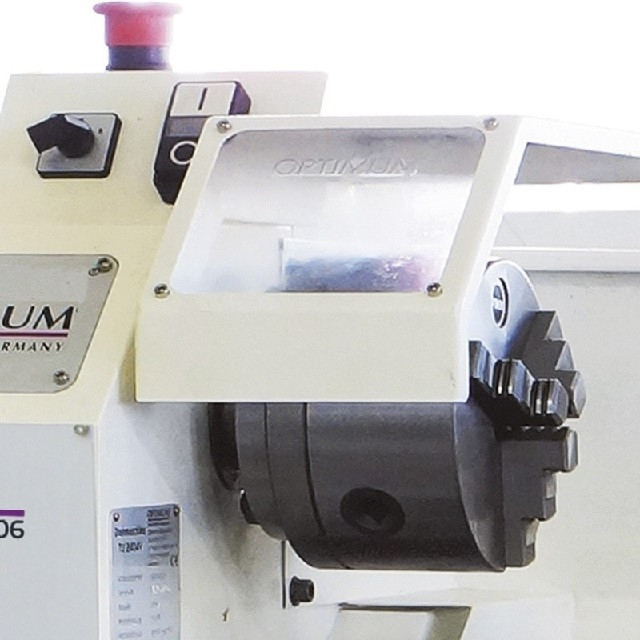

Son carter de protection de mandrin est asservi électriquement pour une sécurité accrue, et l'inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade offre une grande praticité.
De plus, il est conforme aux normes outils DIN 8606 et est accompagné d'un certificat de contrôle attestant de sa qualité exceptionnelle.



Données électriques

- Puissance moteur   0,75 kW
- Fréquence   50 Hz
- Alimentation   230 V

- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
-  Ø usinable au-dessus du banc   250 mm
- Ø usinable au-dessus du chariot   148 mm
- Largeur de banc   133 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   125 – 2000 T/min.

Attachement

- Attachement de broche   Cylindrique Ø 52 mm
- Alésage de broche   Ø 21 mm
- Cône morse de la broche   CM 3
- Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   60 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 3,5 mm/T
- Nombre de pas métriques   14
- Filets au pouces (TPI)   44 –10 TPI
- Nombre de pas (Filets au pouces)   12

Course

Course du chariot supérieur   75 mm
Course du chariot transversal   120 mm
Course du chariot longitudinal   550 mm

Dimensions et poids

- Longueur   1250 mm
- Largeur   594 mm
- Poids net (brut)   127 kg
