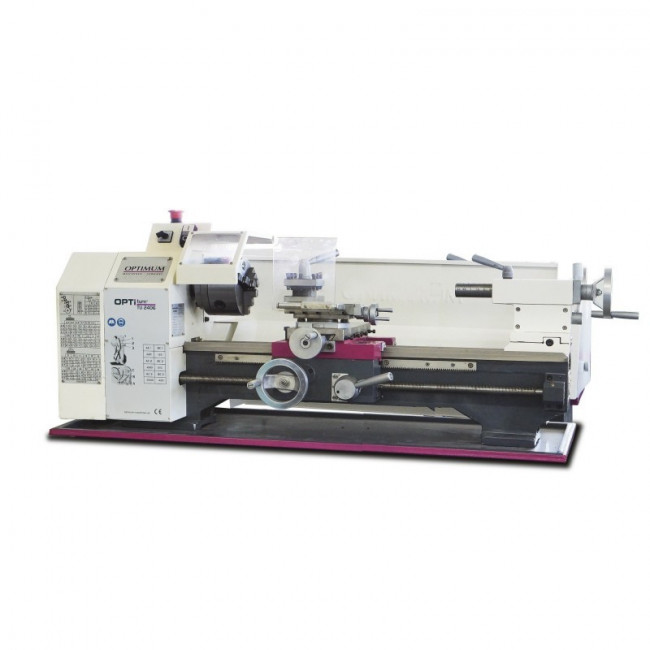

Tour à métaux avec pignon

Puissance moteur : 230 V / 1 Ph - 400 V / 3 Ph

Code fiche produit :25198816


  • Puissance moteur : 230 V / 1 Ph - 400 V / 3 Ph
  • Hauteur de pointes : 125 mm
  • Entrepointes : 550 mm
  • Poids net (brut) : 125 kg (145 kg)

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Cette tour à métaux avec pignon permet l'usinage de pièces métalliques.

C'est un tour de qualité supérieure et de haute précision conçu pour les utilisateurs exigeants.

Elle est équipée d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique.

  • Caractéristiques générales :
- Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié (stabilisation naturelle 6 mois minimum)
- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Précision de concentricité du nez de broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm
- Chariot supérieur orientable pour le tournage conique
- Carter de protection de tourelle, tourelle 4 positions indexées
- Tous les chariots et glissières sont trempés et rectifiés avec précision
- Avance longitudinale automatique
- Broche montée sur double roulement conique avec rattrapage de jeux
- Larges possibilités de filetages grâce aux pignons en acier traité
- Permet d’effectuer les pas à gauche
- Équipé d’un pignon fusible de sécurité
- Roulements de broche garantis qualité P5
- Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long

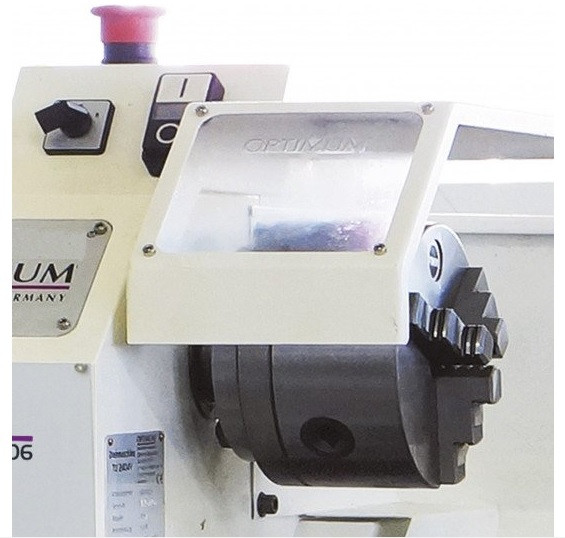

- Carter de protection de mandrin asservi électriquement
- Inversion électrique du sens de rotation droite/ gauche sur le panneau de commande en façade
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Produit selon les normes outils DIN 8606 (normes outillage)
- Certificat de contrôle

  • Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 230 V / 1 Ph
- Hauteur de pointes : 125 mm
- Entrepointes : 550 mm
- Diamètre usinable max. : 250 mm
- Largeur de banc : 135 mm
- Vitesse de broche : 125 à 2000 T/min
- Nombre de vitesse : 6
- Cône Morse de broche : CM3
- Alésage de broche : Ø 21 mm
- Course du chariot supérieur : 75 mm
- Course du chariot transversal : 120 mm
- Cône Morse de poupée mobile : CM 2
- Course du fourreau de poupée mobile : 70 mm
- Avances longitudinales : 0.1 à 0.2 mm/T
- Filetage métrique : 0.4 à 3.5 mm/T. 14 pas
- Filets au pouce : 44 à 10 (TPI) 12 pas
- Dimensions (L x l x h) : 1090 x 594 x 484 mm
- Poids net (brut) : 125 kg (145 kg)

Modèle 2 :
- Puissance moteur : 400 V / 3 Ph
- Hauteur de pointes : 125 mm
- Entrepointes : 550 mm
- Diamètre usinable max. : 250 mm
- Largeur de banc : 135 mm
- Vitesse de broche : 125 à 2000 T/min
- Nombre de vitesse : 6
- Cône Morse de broche : CM3
- Alésage de broche : Ø 21 mm
- Course du chariot supérieur : 75 mm
- Course du chariot transversal : 120 mm
- Cône Morse de poupée mobile : CM 2
- Course du fourreau de poupée mobile : 70 mm
- Avances longitudinales : 0.1 à 0.2 mm/T
- Filetage métrique : 0.4 à 3.5 mm/T. 14 pas
- Filets au pouce : 44 à 10 (TPI) 12 pas
- Dimensions (L x l x h) : 1090 x 594 x 484 mm
- Poids net (brut) : 125 kg (145 kg)

Modèle 3 :
- Puissance moteur : 230 V / 1 Ph
- Hauteur de pointes : 125 mm
- Entrepointes : 550 mm
- Diamètre usinable max. : 250 mm
- Largeur de banc : 135 mm
- Vitesse de broche : 150 à 2200 T/min
- Nombre de vitesse : 2 par vario
- Cône Morse de broche : CM3
- Alésage de broche : Ø 21 mm
- Course du chariot supérieur : 75 mm
- Course du chariot transversal : 120 mm
- Cône Morse de poupée mobile : CM 2
- Course du fourreau de poupée mobile : 70 mm
- Avances longitudinales : 0.1 à 0.2 mm/T
- Filetage métrique : 0.4 à 3.5 mm/T. 14 pas
- Filets au pouce : 44 à 10 (TPI) 12 pas
- Dimensions (L x l x h) : 1090 x 594 x 484 mm
- Poids net (brut) : 125 kg (145 kg)

  • Options :
- Mandrin 3 mors Ø 125 mm
- Pointe fixe CM 2
- Pointe fixe CM 3
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Pignons de filetage en acier traité permettant d’effectuer les filetages de 0.4 à 3.5 mm et de 44 à 10 filets/pouce
- Certificat de contrôle, clés de service et manuel
