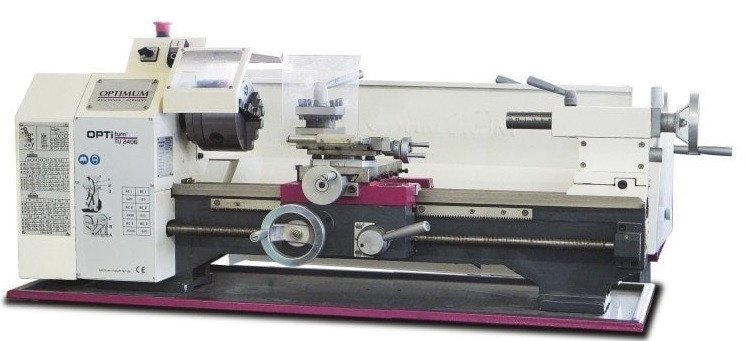

Tour à métaux équipé d’un pignon fusible

Ce tour à métaux résultate d'une fabrication méticuleuse et de haute précision.

Chaque composant est soigneusement conçu pour offrir des performances optimales dans diverses applications de tournage.



Banc trempé par induction (HRC 42-52) et rectifié (Stabilisation Naturelle 6 Mois Minimum)

Le banc de notre tour à métaux est trempé par induction pour assurer une durabilité exceptionnelle, avec une dureté comprise entre HRC 42 et 52.
De plus, il est rectifié avec précision et subit une stabilisation naturelle de six mois minimum pour garantir une stabilité dimensionnelle maximale.



Équipé d'une vis mère montée sur paliers graissés

Pour les opérations de filetage et d'avance longitudinale automatique, notre tour est équipé d'une vis mère montée sur des paliers graissés, assurant un fonctionnement fluide et précis.



Précision de concentricité et chariot supérieur orientable

La précision de concentricité du nez de broche est maintenue à moins de 0,009 mm, tandis que celle du mandrin est maintenue à moins de 0,05 mm.
De plus, notre tour est doté d'un chariot supérieur orientable, idéal pour le tournage conique et offrant une polyvalence accrue.

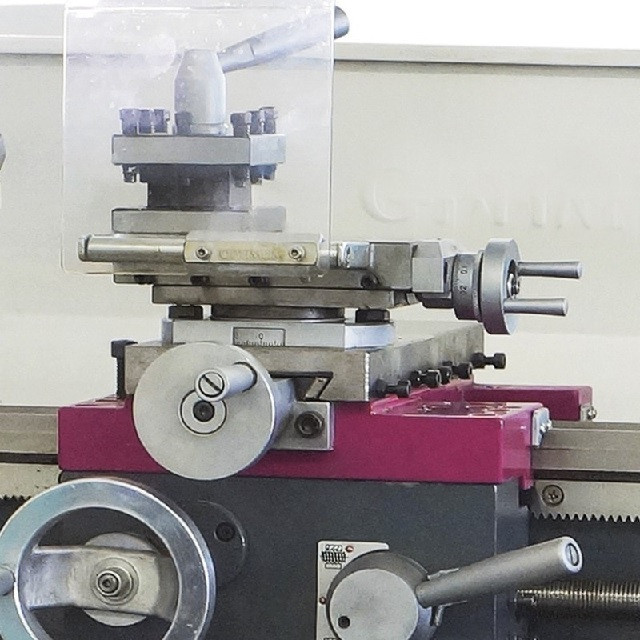

Tourelle 4 positions indexées et protection de tourelle

La tourelle de notre tour comporte quatre positions indexées pour un changement rapide et précis des outils. De plus, un carter de protection de tourelle est inclus pour assurer la sécurité de l'opérateur.



Tous les chariots et glissières trempés et rectifiés

Pour une durabilité maximale et un fonctionnement fluide, tous les chariots et glissières de notre tour sont trempés et rectifiés avec précision.



Sécurité et confort d'utilisation

Notre tour est équipé d'une avance longitudinale automatique, de roulements de broche de qualité P5 et d'un pignon fusible de sécurité pour protéger contre les surcharges.

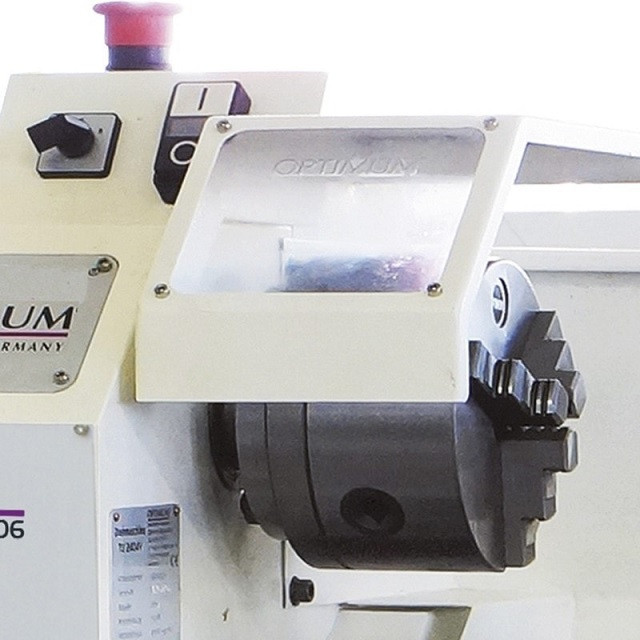

De plus, des fonctionnalités telles que le décalage latéral de +/- 5 mm de la poupée mobile et le carter de protection de mandrin asservi électriquement garantissent la sécurité et le confort d'utilisation.



Normes de qualité et certificat de contrôle

Conformément aux normes outils DIN 8606, notre tour à métaux est conçu pour répondre aux exigences les plus strictes en matière d'outillage.
Chaque unité est accompagnée d'un certificat de contrôle, attestant de sa qualité et de sa conformité aux normes les plus élevées de l'industrie.


Données électriques

- Fréquence   50 Hz
- Puissance moteur   0.75 kW
- Alimentation   400 V

- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
- Ø usinable au-dessus du banc   250 mm
-  Largeur de banc   135 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   125 – 2000 T/min.

Attachement

- Attachement de broche   Cylindrique Ø 52 mm
- Alésage de broche   Ø 21 mm
- Cône morse de la broche   CM 3
- Section d‘outils   Max. 14 x 14 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   60 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 3,5 mm/T
- Nombre de pas métriques   14
- Filets au pouces (TPI)   44 –10 TPI
- Nombre de pas (Filets au pouces)   12

Course

- Course du chariot supérieur   75 mm
- Course du chariot longitudinal   550 mm
- Course du chariot transversal   120 mm

Dimensions et poids

- Largeur   594 mm
- Longueur   1250 mm
- Poids net (brut)   127 kg
