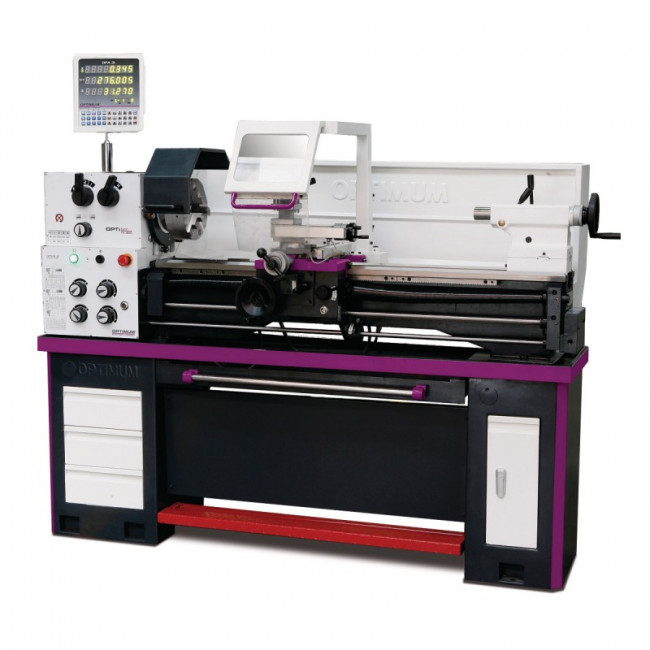

Tour à métaux Banc prismatique

Puissance moteur : 1.5 kW / 230-400V / 1-3 Ph ~ 50 Hz

Code fiche produit :21274596


  • Hauteur de pointes : 180 mm
  • Entrepointes : 980 mm
  • Diamètre usinable max. : 356 mm
  • Capacité de la tourelle : max. 16 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Cette tour à métaux Banc prismatique est  une tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d’avances mécaniques.

Elle est destinée au secteur industriel.

Elle est munie d'avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile.

  • Caractéristiques générales :
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avance souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier

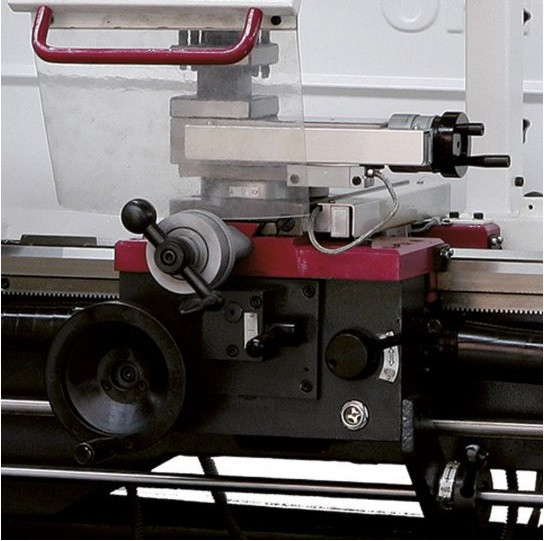

- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
- Volants débrayables de sécurité sur les axes X et Z

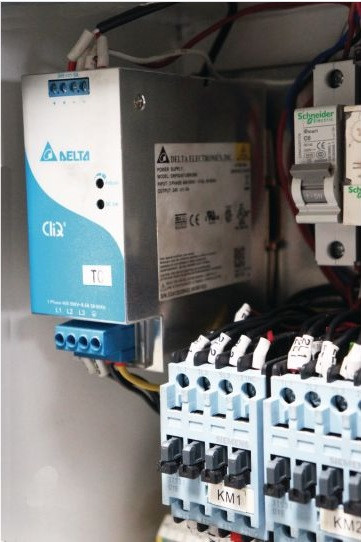

- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Lampe de travail LED
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d‘un écran antireflet
- Réduction considérable des temps d‘usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

  • Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 1.5 kW / 230V / 1 Ph ~ 50 Hz
- Hauteur de pointes : 180 mm
- Entrepointes : 980 mm
- Diamètre usinable max. : 356 mm
- Capacité de la tourelle : max. 16 mm
- Largeur de banc : 187 mm
- Vitesse de broche : 70 - 2000 T/min
- Plage de vitesses : 8
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Diamètre du fourreau : Ø 42 mm
- Alésage de broche : Ø 52 mm
- Course du chariot supérieur : 100 mm
- Course du chariot transversal : 170 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 120 mm
- Avances longitudinales : 0.052 à 1.392 mm/T
- Avances transversales : 0.014 à 0.380 mm/T
- Filetage métrique : 0.4 à 7 mm/T. 26 pas
- Filets au pouce : 56 à 4TPI
- Dimensions (L x l x h) : 1620 x 725 x 1350 mm
- Poids net (brut) : 610 kg (690 kg)

Modèle 2 :
- Puissance moteur : 1.5 kW / 400V / 3 Ph ~ 50 Hz
- Hauteur de pointes : 180 mm
- Entrepointes : 980 mm
- Diamètre usinable max. : 356 mm
- Capacité de la tourelle : max. 16 mm
- Largeur de banc : 187 mm
- Vitesse de broche : 70 - 2000 T/min
- Plage de vitesses : 8
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Diamètre du fourreau : Ø 42 mm
- Alésage de broche : Ø 52 mm
- Course du chariot supérieur : 100 mm
- Course du chariot transversal : 170 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 120 mm
- Avances longitudinales : 0.052 à 1.392 mm/T
- Avances transversales : 0.014 à 0.380 mm/T
- Filetage métrique : 0.4 à 7 mm/T. 26 pas
- Filets au pouce : 56 à 4TPI
- Dimensions (L x l x h) : 1930 x 725 x 1350 mm
- Poids net (brut) : 610 kg (690 kg)
