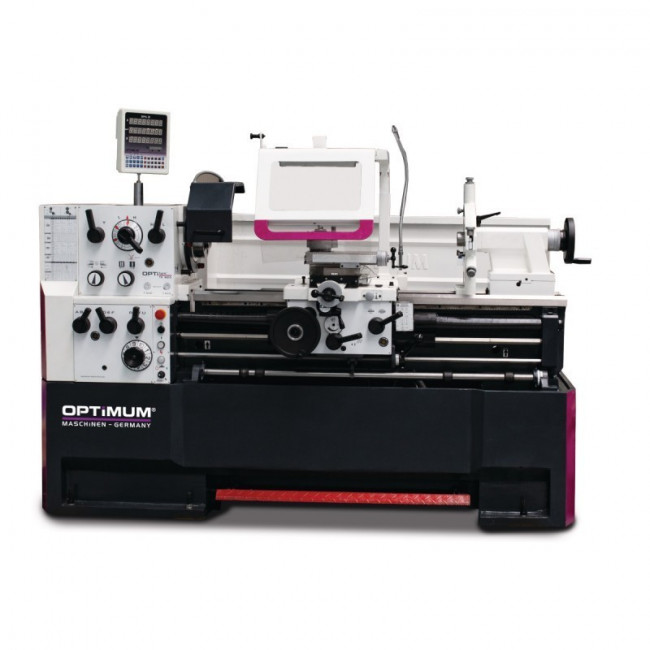

Tour à métaux avec tourelle à changement

- Banc prismatique trempé par induction et rectifié avec précision

- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.6

- Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur double roulement conique très précis

- Précision de concentricité du nez de broche < 0.015 mm

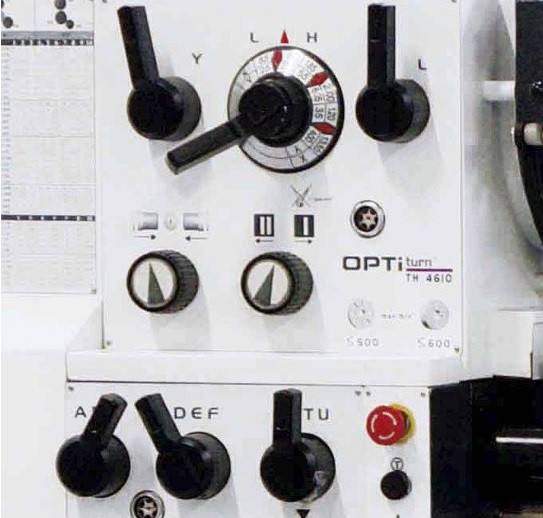

- Boîte d’avances avec pignonnerie rectifiée et lubrifiée par bain d’huile

- Lubrification centralisée des chariots au tablier

- Banc rompu amovible

- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier

- 4 butées d’avances longitudinales réglables

- Décalage latéral de la poupée mobile de ± 15 mm pour le tournage conique long

- Armoire électrique avec composants Siemens

- Sectionneur au moteur et arrêt d’urgence “coup de poing”

- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère

- Système d’arrosage complet avec réservoir indépendant, niveau de remplissage et séparateur d’huile ; grande facilité de remplissage et de nettoyage selon les normes DIN

- Frein de broche mécanique au pied et appareil à retomber dans le pas

- Volants débrayables de sécurité sur les axes X et Z à partir du TH 4615

- Lampe de travail à néon LED de série pour un éclairage parfait

- Livrés de série avec lunette fixe et lunette à suivre

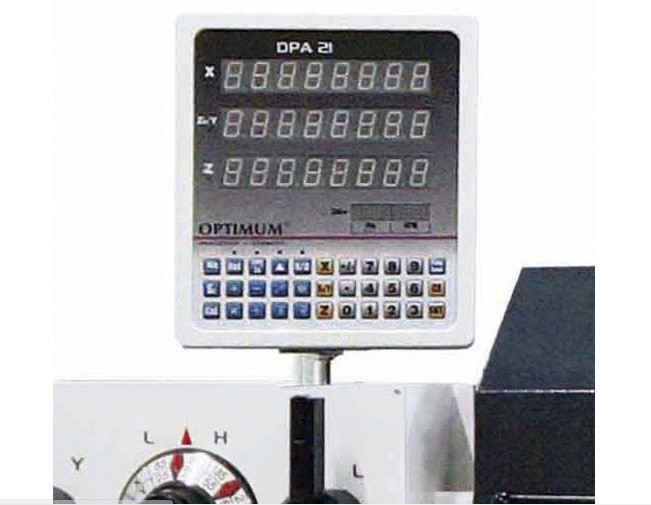

- Livrés de série avec afficheur digital de position DPA 21 et ses 3 règles en verre (une pour chaque axe), pour une mesure précise des courses, une réduction significative des temps de réglage, une très haute précision de travail, une baisse des erreurs d’usinages.

- Montage en usine

- Livrés de série avec tourelle à changement rapide SWH 5-B avec réglage de hauteur et un porte-outil 25 x 120 type D pour outil carré

- Certificat de contrôle

- Mise en service fortement recommandée : nous consulter

- Prévoir des moyens de déchargement adaptés


- Puissance électrique totale : 5.8 kW

- Puissance moteur : 5.5 kW 400 V / 3 Ph ~ 50 Hz

- Hauteur de pointes : 230 mm

- Entrepointes : 1060 mm

- Diamètre usinable : 460 mm (au-dessus du banc)

- Diamètre max. au-dessus du chariot : 270

- Diamètre max. sous le banc rompu : 690 mm

- Longueur du banc rompu : 240 mm

- Largeur de banc : 300 mm

- Vitesse de broche : 25 - 2000 T/min

- Nombre de vitesses : 12

- Cône Morse de broche : CM6

- Attachement de broche : Camlock CIN ISO 702.2 Nr.6

- Alésage de broche : Ø 58 mm

- Course du chariot supérieur : 125 mm

- Course du chariot transversal : 285 mm

- Cône Morse de poupée mobile : CM 4

- Course du fourreau de poupée mobile : 130 mm

- Avances longitudinales : 0.031 à 1.7 mm/T. 42 avances

- Avances transversales : 0.014 à 0.789 mm/T. 42 avances

- Filetage métrique : 0.1 à 14 mm/T. 41 pas

- Filets au pouce : 112 à 2 TPI ; 41 pas

- Pas trapézoïdaux : 4 à 112 - 50 pas

- Pas module : 0.1 à 7 - 34 pas

- Capacité max. de la tourelle : 20 x 20 mm

- Dimensions (L x l x h) : 2215 x 1065 x 1550 mm

- Poids net (brut) : 1720 kg (1980 kg)


- Mandrin 3 mors Camlock Ø 250 mm

- Douille de réduction CM 6/CM 4

- 2 pointes fixes CM 4

- Afficheur digital DPA 21, règles en verre sur les 3 axes

- Lunette fixe passage jusqu’au Ø 160 mm

- Lunette à suivre passage jusqu’au Ø 100 mm

- Tourelle à changement rapide SWH 5-B

- Un porte-outil 25 x 120 type D pour outil carré

- Appareil à retomber dans le pas

- Système d’arrosage

- Lampe de travail LED

- Frein mécanique de broche au pied

- Carter de mandrin asservi

- Kit de pignons d’avances

- Butée d’avances réglables (4)

- Socle de machine et clés de service
