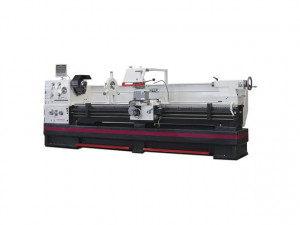

Tour à métaux à 16 vitesse

Tour robuste et massif de grande précision

Code fiche produit :89421619


  • Puissance moteur de broche : 11 kW
  • Puissance système d'arrosage : 150 W
  • Dimensions (L x l x h) : 4287 x 1525 x 1925 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description

Le tour à métaux à 16 vitesses est utilisé pour façonner les cylindres et usiner différents matériaux tels que l’acier, l’aluminium, le laiton et les matières synthétiques.

Il est spécialement dédié aux professionnels de l’industrie.

C'est une machine-outil équipée d’un afficheur digital DPA 21 qui lui permet de réduire les taux d’erreurs et de bénéficier d’une haute précision de travail.

  • Caractéristiques générales :
- Banc prismatique trempé par induction et rectifié avec précision
- Système d’attachement rapide DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
- Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur triple roulements coniques très précis
- Boîte d’avances avec pignonnerie lubrifiée par bain d’huile
- Banc rompu amovible · Levier de sélecteur pour la commutation des vitesses d'avance
- Fonction arrêt d’urgence “coup de poing”
- Frein moteur électrique
- Inversion droite/gauche du sens de rotation de la broche
- Sens de rotation horaire piloté au tablier
- Lubrification centralisée des chariots
- Carter de protection du mandrin, de la tourelle et de la vis mère
- Lampe de travail LED
- Pédale d'arrêt d'urgence
- Système électrique Siemens et Schneider
- Système d'arrosage de série avec indicateur de niveau et séparateur d'huile, complet avec vanne à boisseau de dosage et d'arrêt.
- Bac récupérateur indépendant sur roulettes pour un nettoyage facilité
- Livré de série avec une tourelle à changement rapide SWH 9-D
- 1 porte-outil 41 x 180 type D pour outils carrés
- Avance automatique rapide par joystick
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

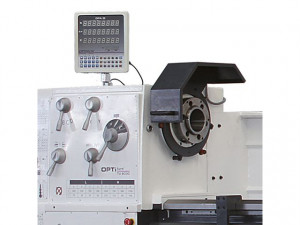

Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d’un écran antireflet
- Réduction considérable des temps d’usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

  • Caractéristiques techniques :
- Puissance moteur de broche : 11 kW
- Puissance système d'arrosage : 150 W
- Dimensions (L x l x h) : 4287 x 1525 x 1925 mm
- Poids net (brut) : 3455 kg (3700 kg)
- Hauteur de pointes : 400 mm
- Motorisation : 12 kW / 400 V / 3 Ph ~ 50 Hz
- Entre pointes : 2050 mm
- Ø usinable au-dessus du banc : 800 mm
- Diamètre max. au-dessus du chariot : 570 mm
- Diamètre max. sous le banc rompu : 1035 mm
- Longueur du banc rompu : 250 mm
- Largeur de banc : 400 mm
- Vitesse de broche : 25 - 1600 T/min.
- Nombre de vitesses : 16
- Attachement de broche : Camlock DIN ISO 702.2 Nr8 (D1-8)
- Alésage de broche : Ø 105 mm
- Course du chariot supérieur : 230 mm
- Course du chariot transversal : 368 mm

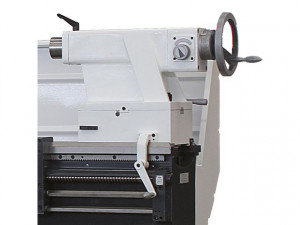

- Cône Morse de poupée mobile : CM 5
- Course du fourreau de poupée mobile : 235 mm
- Avances longitudinales : 0.044 à 1.48 mm/T. - 25 avances
- Avances transversales : 0.022 à 0.74 mm/T. - 25 avances
- Filetage métrique : 0.45 à 120 mm/T. - 54 pas
- Filets au pouce : 80 à 7/16 TPI - 60 pas
- Pas trapézoïdaux : 7/8 à 160 - 42 pas
- Pas module : 0.25 à 60 - 46 pas
- Capacité max. de la tourelle 4 positions : Max. 32 mm
  • Options :
- Mandrin 3 mors Ø 315 mm Camlock D1-8
- Lunette fixe passage jusqu’au Ø 150 mm
- Lunette à suivre passage jusqu’au Ø 130 mm
- Douille de réduction Ø 113 / CM 5
- 2 pointes fixes CM 5
- Tourelle à changement rapide SWH 9
- Porte-outil 41 x 180 type D pour outils carré
- Frein mécanique de broche
- Carter arrière
- Butée d'avance réglable
- Kit de pignons d’avance
- Système d’arrosage
- Huile de qualité
- Lampe de travail LED
