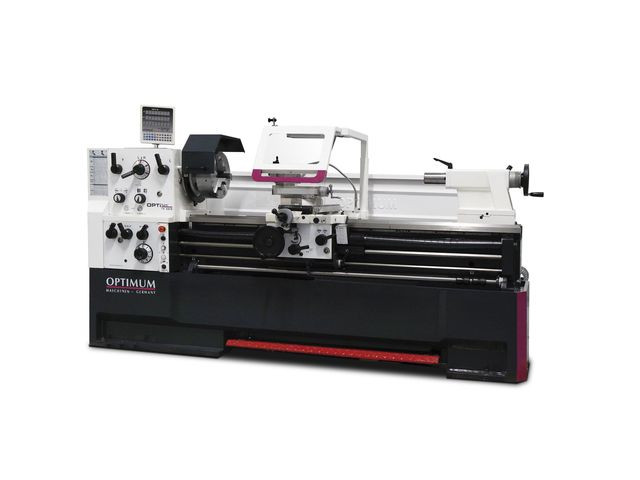

Tour à métaux industriel

Avec tourelle à changement rapide et visu 3 axes DPA 21

Code fiche produit :54326651
Prix sur demande
Demander un prix
4/5
Qualité de service garantie



  • Puissance électrique totale : 8.5 kW 400 V / 3 Ph ~ 50 Hz
  • Puissance moteur : 7.5 kW
  • Hauteur de pointes : 280 mm

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

Le tour à métaux industriel permet d’usiner avec précisions les pièces cylindriques et coniques ainsi que les différents matériaux tels que le bronze, l’aluminium et l’acier.

Il est destiné aux professionnels de l’industrie.

Un arrêt d’urgence “coup de poing” est installé dans cette machine-outil afin d’assurer la sécurité de l’utilisateur et réduire les risques d’accident.

  • Caractéristiques générales :
- Banc prismatique trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
- Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur double roulement conique très précis
- Précision de concentricité du nez de broche < 0.015 mm

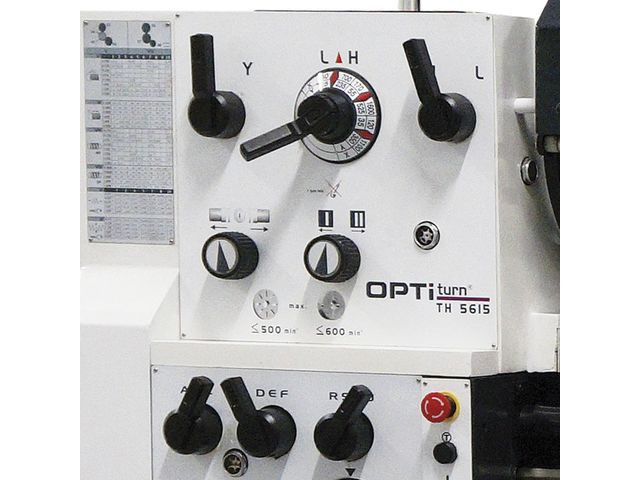

- Boîte d’avances avec pignonnerie rectifiée et lubrifiée par bain d’huile
- Lubrification centralisée des chariots au tablier
- Banc rompu amovible
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- 4 butées d’avances longitudinales réglables

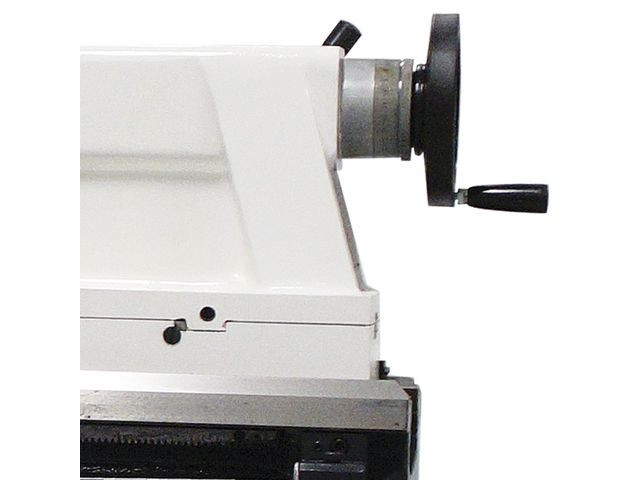

- Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
- Armoire électrique avec composants Siemens
- Sectionneur principal et arrêt d’urgence “coup de poing”
- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
- Système d’arrosage complet avec réservoir indépendant, niveau de remplissage et séparateur d’huile ; grande facilité de remplissage et de nettoyage selon les normes DIN
- Frein de broche mécanique au pied et appareil à retomber dans le pas
- Volants débrayables de sécurité sur les axes X et Z
- Lampe de travail à néon LED de série
- Livrés de série avec lunette fixe et lunette à suivre

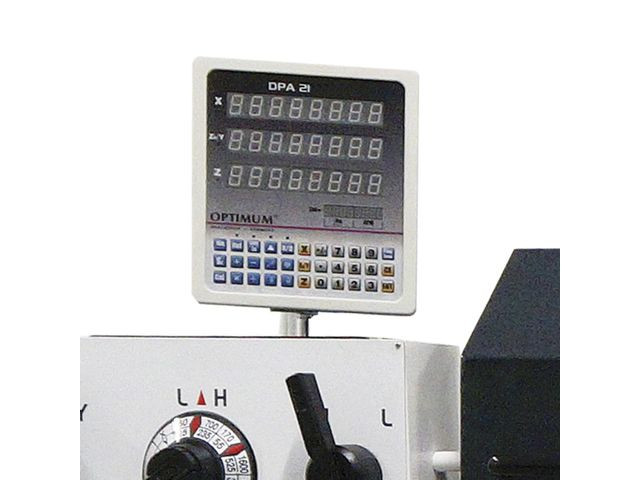

- Livrés de série avec afficheur digital de position DPA 21 et ses 3 règles en verre (une pour chaque axe) pour une mesure précise des courses, une réduction significative des temps de réglage, une très haute précision de travail, une baisse des erreurs d’usinages
- Montage en usine
- Livrés de série avec tourelle à changement rapide SWH 7-C avec réglage de hauteur et un porte-outil 32 x 150 type D pour outil carré
- Certificat de contrôle
- Prévoir des moyens de déchargement adaptés

  • Caractéristiques techniques :
- Puissance électrique totale : 8.5 kW 400 V / 3 Ph ~ 50 Hz
- Puissance moteur : 7.5 kW
- Hauteur de pointes : 280 mm
- Entre pointes : 2910 mm
- Diamètre usinable max. : 560 mm
- Diamètre max. au-dessus du chariot : 355 mm
- Diamètre max. sous le banc rompu : 790 mm
- Longueur du banc rompu : 170 mm
- Largeur de banc : 350 mm
- Avances longitudinales : 0.059 à 1.646 mm/T., 35 avances
- Avances transversales   0.020 à 0.573 mm/T., 35 avances
- Filetage métrique   0.2 à 14 mm/T., 47 pas
- Filets au pouce   112 à 2 TPI ; 60 pas
- Pas trapézoïdaux : 4 à 112, 50 pas
- Pas module   0.1 à 7, 34 pas
- Dimensions de la machine (L x l x h) : 4450 x 1150 x 1650 mm
- Poids net (brut) : 3000 kg (3300 kg)

  • Options :
- Mandrin 3 mors Camlock Ø 315 mm ouille de réduction CM 7/CM 5
- 2 pointes fixes CM 5
- Lunette fixe passage jusqu’au Ø 165 mm
- Lunette à suivre passage jusqu’au Ø 95 mm
- Système de visualisation 3 axes DPA 21
- Règles en verre sur les 3 axes
- Tourelle à changement rapide SWH 7-C
- Un porte-outil 32 x 150 type D pour outil carré
- Appareil à retomber dans le pas
- Frein mécanique de broche au pied
- Système d’arrosage complet
- Lampe de travail LED
- Carter de mandrin asservi
- Carter de protection de tourelle
- 4 butées d’avances réglables
- Kit de pignons d’avances et clés de service
