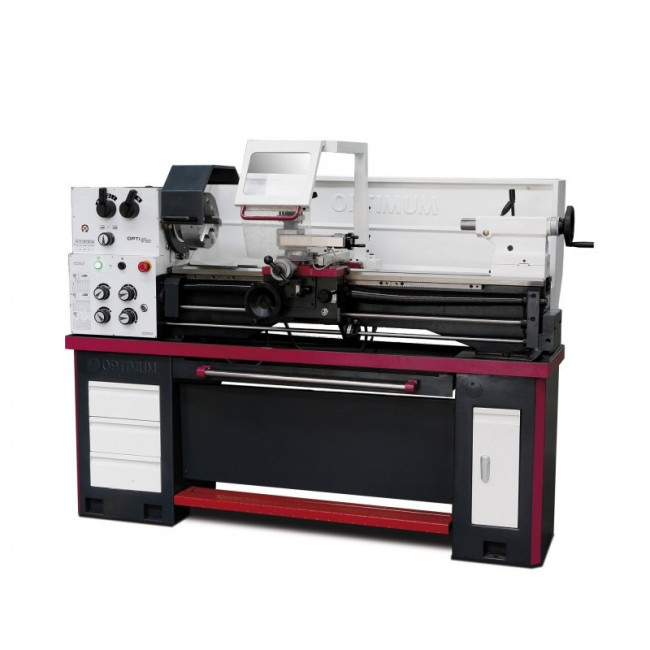

Tour de mécanicien à métaux

Puissance moteur : 1.5 kW / 230 V-400 V / 1-3 Ph ~ 50 Hz

Code fiche produit :44735251


  • Hauteur de pointes : 180 mm
  • Entrepointes : 980 mm
  • Diamètre usinable max. : 356 mm (au-dessus du banc)
  • Capacité de la tourelle : max. 16 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Cette tour de mécanicien à métaux est entièrement équipé avec boîte de vitesse et boîte d’avances mécaniques.

Elle est destinée au domaine industriel.

Elle dispose d'un banc prismatique en fonte grise, trempé par induction et rectifié avec précision.

  • Caractéristiques générales :
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avance souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Lampe de travail LED
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

  • Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 1.5 kW / 400V / 3 Ph ~ 50 Hz
- Hauteur de pointes : 165 mm
- Entrepointes : 830 mm
- Diamètre usinable max. : 330 mm
- Vitesse de broche : 15 à 2500 T/min., par Vario
- Plage de vitesses : 8
- Cône Morse de broche : CM5
- Attachement de broche : IN ISO 702.2 Nr4
- Alésage de broche : Ø 38 mm
- Course du chariot supérieur : 98 mm
- Course du chariot transversal : 164 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 110 mm
- Avances longitudinales : 0.052 à 1.392 mm/T. 32 avances
- Avances transversales : 0.014 à 0.380 mm/T. 32 avances
- Filetage métrique : 0.4 à 7 mm/T. 26 pas
- Filets au pouce : 56 à 4TPI. 34 pas
- Dimensions (L x l x h) : 1590 x 745 x 1320 mm
- Poids net (brut) : 430 kg (480 kg)

Modèle 2 :
- Puissance moteur : 1.5 kW / 400V / 3 Ph ~ 50 Hz
- Hauteur de pointes : 180 mm
- Entrepointes : 980 mm
- Diamètre usinable max. : 356 mm
- Capacité de la tourelle : max. 16 mm
- Largeur de banc : 187 mm
- Vitesse de broche : 70 - 2000 T/min
- Plage de vitesses : 8
- Cône Morse de broche : CM6
- Attachement de broche : Camlock DIN ISO 702-2 Nr 5
- Diamètre du fourreau : Ø 42 mm
- Alésage de broche : Ø 52 mm
- Course du chariot supérieur : 100 mm
- Course du chariot transversal : 170 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 120 mm
- Avances longitudinales : 0.052 à 1.392 mm/T
- Avances transversales : 0.014 à 0.380 mm/T
- Filetage métrique : 0.4 à 7 mm/T. 26 pas
- Filets au pouce : 56 à 4TPI
- Dimensions (L x l x h) : 1930 x 725 x 1350 mm
- Poids net (brut) : 610 kg (690 kg)

  • Options :
- Mandrin 3 mors Camlock Ø 200 mm
- Lunette fixe Ø 10 à 70 mm
- Lunette à suivre Ø 10 à 60 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clés de service
