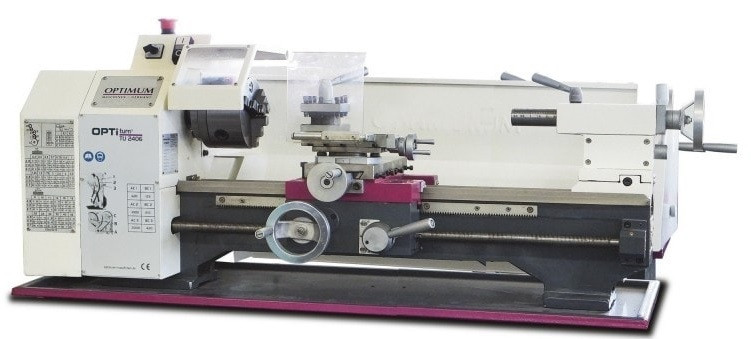

Tour à métaux avec chariot supérieur orientable

Ce tour à métaux représente l'apogée en termes de qualité et de précision, conçu spécialement pour les utilisateurs les plus exigeants.

Chaque aspect de sa fabrication est méticuleusement réalisé pour garantir des performances exceptionnelles.



Construction robuste et précision inégalée

Le banc est trempé par induction avec une dureté de HRC 42-52 et rectifié pour assurer une stabilité maximale.
Après ce processus, une période de stabilisation naturelle d'au moins 6 mois est observée pour garantir des résultats constants.



Fonctionnalités avancées pour une utilisation optimale

Équipé d'une vis mère montée sur des paliers graissés, ce tour permet des opérations de filetage et d'avance longitudinale automatique en toute fluidité.
La précision de concentricité du nez de broche est inférieure à 0.009 mm, tandis que celle du mandrin est maintenue sous les 0.05 mm.



Polyvalence et adaptabilité

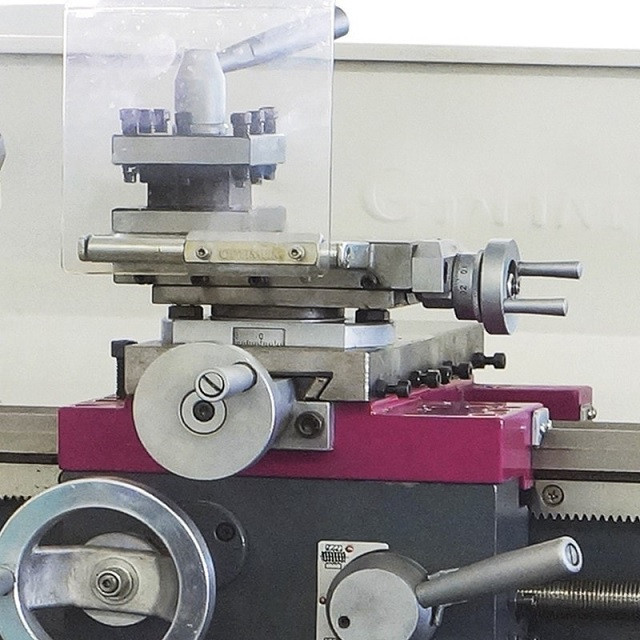

Le chariot supérieur est orientable, offrant ainsi la possibilité de réaliser des tournages coniques avec une grande précision.

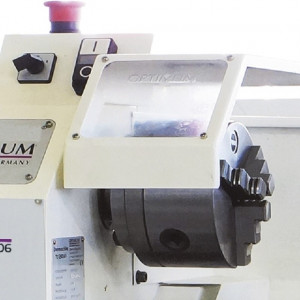

De plus, le carter de protection de tourelle assure une sécurité accrue lors des opérations.



Fiabilité et sécurité

Tous les chariots et glissières sont trempés et rectifiés avec une précision extrême.
La broche est montée sur un double roulement conique avec rattrapage de jeux pour assurer une rotation fluide et sans accroc.
Les roulements de broche sont de qualité P5 pour une durabilité maximale.



Contrôle et commodité

Doté d'une avance longitudinale automatique, d'un pignon fusible de sécurité et d'un décalage latéral de +/- 5 mm de la poupée mobile, ce tour offre une manipulation et un contrôle aisés.
L'inversion électrique du sens de rotation droite/gauche ainsi que l'arrêt d'urgence "coup de poing" avec tension de sécurité ajoutent une couche supplémentaire de sécurité.



Normes et certification

Ce produit est conforme aux normes outils DIN 8606 et est accompagné d'un certificat de contrôle. De plus, il est équipé d'un variateur haut de gamme offrant un couple élevé et constant.
Le tachymètre digital permet une lecture simple et précise de la vitesse, tandis que la norme DIN EN 55011 Classe C1 garantit une performance électromagnétique fiable.

Données électriques

- Puissance moteur   1,1 kW
- Fréquence   50 Hz
- Alimentation   230 V

- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
- Ø usinable au-dessus du banc   250 mm
- Ø usinable au-dessus du chariot   148 mm
- Largeur de banc   133 mm

Vitesse

- Nombre de vitesses   2
- Contrôle de la vitesse   Réglable électroniquement
- Vitesse de broche   150 – 2500 T/min.

Attachement

- Attachement de broche   Cylindrique Ø 52 mm
- Alésage de broche   Ø 21 mm
- Cône morse de la broche   CM 3
- Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   60 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 3,5 mm/T
- Nombre de pas métriques   14
- Nombre de pas (Filets au pouces)   12
- Filets au pouces (TPI)   44 –10 TPI

Course

- Course du chariot longitudinal   550 mm
- Course du chariot supérieur   75 mm
- Course du chariot transversal   120 mm

Normes et certifications

- Norme   DIN EN 55011 Niveau EMV   C1

Dimensions et poids

- Longueur   1250 mm
- Largeur   594 mm
- Poids net (brut)   125 kg
