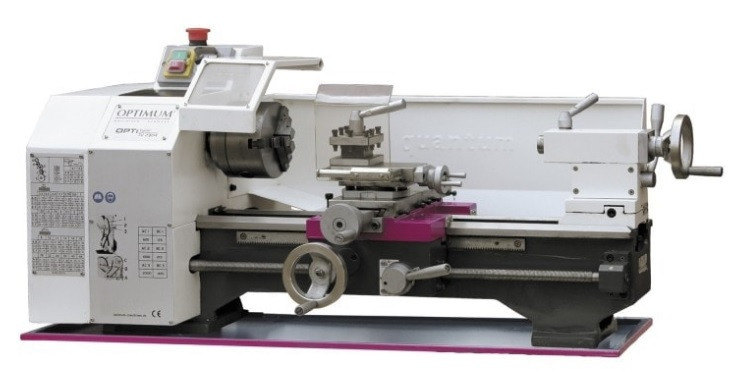

Tour à métaux variateur de vitesse

Ce banc prismatique de cette tour d'établi est fabriqué en fonte massive, trempée et rectifiée avec précision, garantissant une robustesse et une durabilité exceptionnelles.
Avec une dureté de HRC 42-52, il offre une base solide pour des opérations de tournage précises et stables.



Nez de broche rectifié

Le nez de broche rectifié selon la norme DIN 6350 assure une fixation sécurisée des outils et une rotation fluide.
Sa précision de rotation, inférieure à 0.009 mm, garantit des résultats d'usinage de haute qualité et une grande précision dans chaque mouvement.



Commande et sécurité avancées

Dotée d'un variateur de vitesse haute qualité et d'un tachymètre digital avec écran rétroéclairé, cette tour d'établi offre un contrôle précis de la vitesse de rotation.
L'inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade permet une manipulation aisée.
De plus, l'arrêt d'urgence "coup de poing" assure une sécurité supplémentaire avec une tension de sécurité intégrée.



Chariots et glissières de précision

Équipée de trois chariots (longitudinal, transversal et supérieur), cette tour d'établi offre une grande polyvalence dans les opérations de tournage.
Les chariots et les glissières sont rectifiés avec précision pour assurer un mouvement fluide et stable, tandis que le carter de mandrin est asservi électriquement pour un contrôle optimal.



Fonctionnalités avancées

Avec un rattrapage de jeux sur tous les mouvements et un rattrapage du jeu de broche, cette tour d'établi garantit une précision constante dans chaque opération.
De plus, elle est équipée d'une vis mère montée sur paliers pour des opérations de filetage et d'avance longitudinale automatique.
Les verniers gradués avec remise à zéro sur tous les mouvements facilitent le réglage et la mesure précise.



Normes et certification

Conforme aux normes DIN 8606 pour les outillages, cette tour d'établi est un gage de qualité et de performance.
Elle est également certifiée selon les normes DIN EN 55011 Classe C1, assurant une conformité aux standards de sécurité et de fiabilité les plus élevés.



Avec ses fonctionnalités avancées, sa précision de pointe et sa conception robuste, cette tour d'établi est l'outil idéal pour les opérations de tournage exigeantes.
Offrant polyvalence, sécurité et performances optimales, elle répond aux besoins des professionnels les plus exigeants en matière d'usinage de haute précision.



Données électriques

- Fréquence   50 Hz

- Alimentation   230 V

- Puissance moteur   0,75 kW

Caractéristiques

- Hauteur de pointes  115 mm

- Distance entre-pointes   450 mm

- Ø usinable au-dessus du banc   230 mm

- Ø usinable au-dessus du chariot   128 mm

- Largeur de banc   135 mm

Vitesse

- Nombre de vitesses   2

- Vitesse de broche  150 – 2200 T/min.

- Contrôle de la vitesse  Réglable électroniquement

Attachement

- Attachement de broche  Cylindrique Ø 72 mm

- Alésage de broche  Ø 20 mm

- Cône morse de la broche   CM 3

-  Section d‘outils  Max. 14 x 14 mm

Poupée mobile

- Cône Morse du fourreau   CM 2

- Course du fourreau   70 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 3,5 mm/T

 -Nombre de pas métriques  14

- Filets au pouces (TPI)   44 – 8 TPI

- Nombre de pas (Filets au pouces)   14

Course

- Course du chariot supérieur   75 mm

- Course du chariot transversal   120 mm

- Course du chariot longitudinal   360 mm

Normes et certifications

- Niveau EMV   C1

- Norme   DIN EN 55011

Dimensions et poids

- Longueur   1090 mm
- Largeur   585 mm
- Poids net (brut)   114 kg
