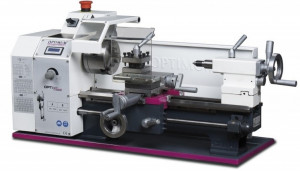

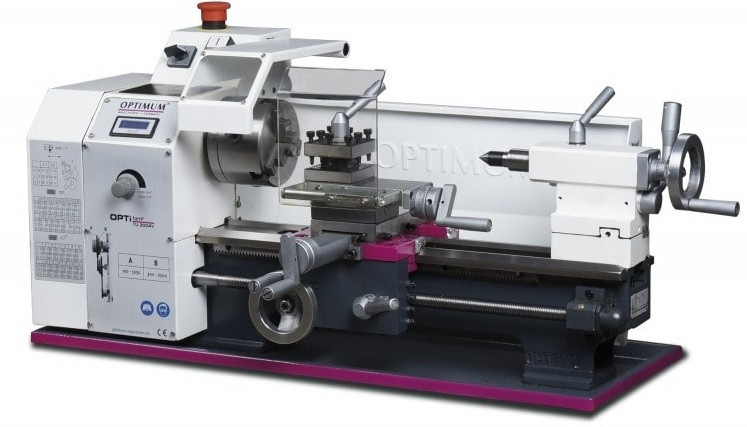

Tour à métaux 0,6 kW

Ce banc prismatique en fonte massive, trempé et rectifié avec précision (HRC 42-52) assure une stabilité et une durabilité exceptionnelles à cette machine.

Doté d'un nez de broche rectifié selon les normes DIN 6350, ce tour garantit une précision de rotation du nez de broche inférieure à 0,009 mm.



Performances et contrôle optimaux

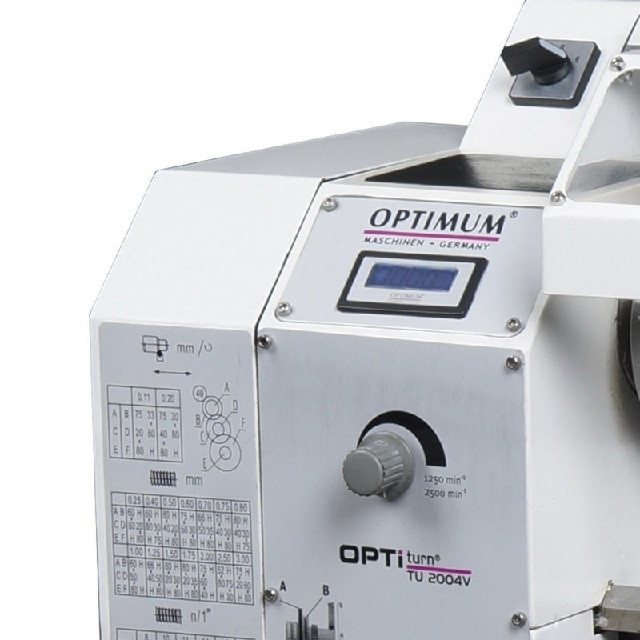

Cette machine offre une précision de haute volée grâce à son variateur de vitesse de haute qualité et son tachymètre digital avec écran rétroéclairé.
L'inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade assure une manipulation aisée.
De plus, l'arrêt d’urgence “coup de poing” avec tension de sécurité garantit un environnement de travail sûr.



Équipement complet et précision absolue

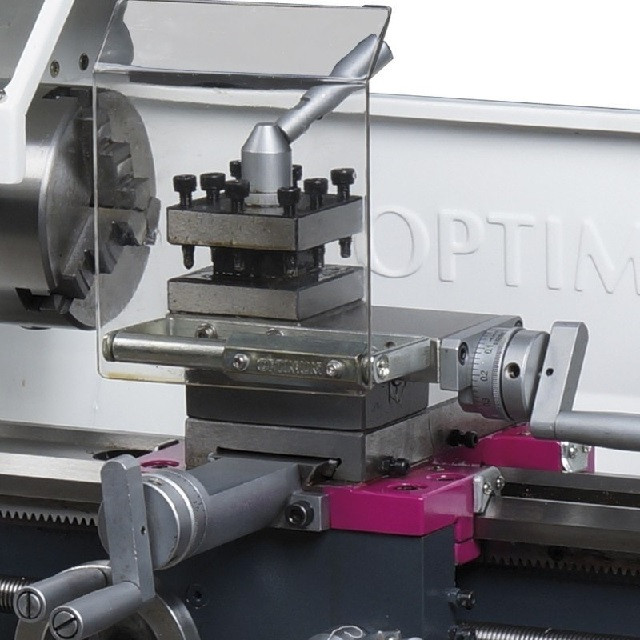

Équipé de 3 chariots - longitudinal, transversal et supérieur - et de glissières rectifiés avec précision, ce tour offre une précision sans pareille dans toutes vos opérations.
Le carter de mandrin asservi électriquement et le rattrapage de jeux sur tous les mouvements assurent une performance constante et fiable.



Polyvalence et fiabilité

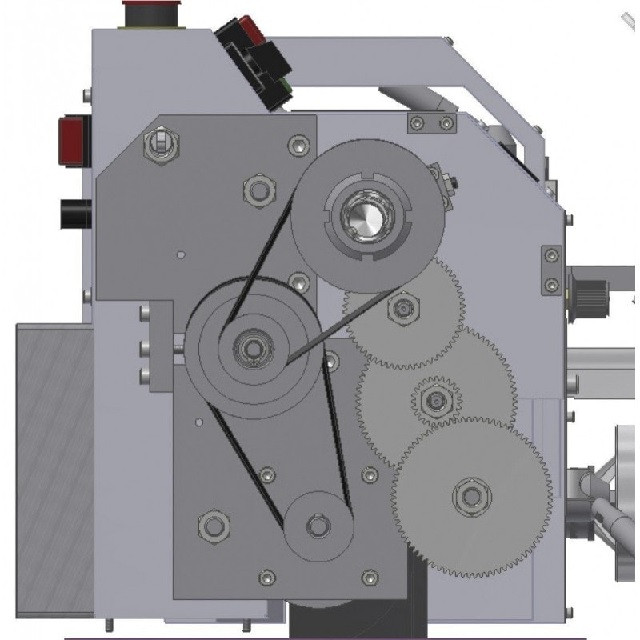

Conforme à la norme DIN EN 55011 Classe C1, ce tour offre de nombreuses possibilités de filetage grâce aux pignons en acier fournis de série.
Avec un décalage de la poupée mobile de ± 2.5 mm pour le tournage conique long et des verniers gradués avec remise à zéro sur tous les mouvements, vous bénéficiez d'une polyvalence maximale et d'une fiabilité inégalée.



Normes de qualité et contrôle rigoureux

Produit selon les normes DIN 8606 (normes outillage) et accompagné d'un certificat de contrôle, ce tour à métaux est gage de qualité et de performance pour vos opérations de tournage les plus exigeantes.

Caractéristiques

- Hauteur de pointes   100 mm
- Distance entre-pointes   300 mm
- Ø usinable au-dessus du chariot   110 mm
- Largeur de banc   100 mm

Vitesse

- Nombre de vitesses   2
- Vitesse de broche   150 – 2500 T/min.
- Contrôle de la vitesse : Réglable électroniquement

Données électriques

- Puissance moteur   0,6 kW
-  Alimentation   230 V
- Fréquence   50 Hz

Attachement

- Alésage de broche   Ø 21 mm
- Cône morse de la broche   CM 3
- Alésage mandrin 3 mors   Ø 20 mm
- Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   65 mm

Déplacements / Filetages

- Filetages métriques   0,25 – 3 mm/T
- Nombre de pas métriques   14
- Filets au pouces (TPI)   44 – 8 TPI
- Nombre de pas (Filets au pouces)   12

Course

- Course du chariot supérieur   55 mm
- Course du chariot transversal   75 mm
- Course du chariot longitudinal   300 mm

Alimentation

- Avances longitudinales   0,1 – 0,2 mm/tour   Nombre d'avances longitudinales   2

- Normes et certifications

- Norme   DIN EN 55011   Niveau EMV   C1

Dimensions et poids

- Longueur   830 mm
- Largeur   425 mm
- Poids net (brut)   65 kg
